拆解报告：绿联8K 12合1立式桌面智能扩展坞
前言
前言
充电头网拿到了绿联一款12合1立式桌面智能扩展坞，这款扩展坞通过USB-C接口连接笔记本供电，并具备DP接口和HDMI接口输出，两个接口均支持4K60Hz输出。此外还有一个HDMI接口，为2.1版本，支持8K30Hz输出。内置DisplayLink芯片，支持苹果笔记本电脑扩展屏幕显示。
绿联12合1立式桌面智能扩展坞开箱

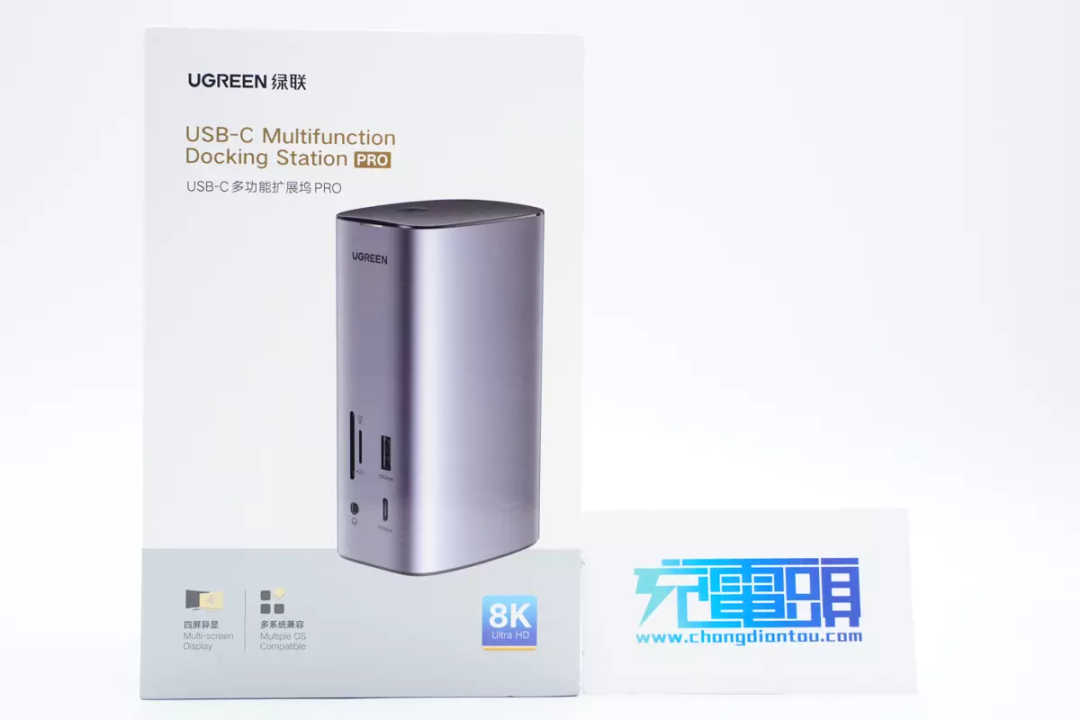

包装盒正面印有UGREEN绿联品牌、产品中英文名称、外观图，下方还有四屏异显、多系统兼容、8K三大卖点。
包装盒两侧印有扩展坞具备的功能接口标识、名称以及性能。这一侧是USB-A 接口（5Gbps Max）、HDMI 1 接口（4K@60Hz Max）、HDMI 2 接口（8K@30Hz Max）、DP 接口（4K@60Hz Max）、RJ45 网络接口（1000Mbps Max）。
另一侧是USB-C 接口（10Gbps Max）、3.5mm 音频接口（耳麦一体）、USB-A 接口（10Gbps Max）、PD 供电接口（100W Max）、SD/TF 卡槽（104MB/s Max）。
包装盒底部印有产品参数和品牌商信息。
表格内每个接口参数性能和包装盒两侧印的相同，不再赘述。

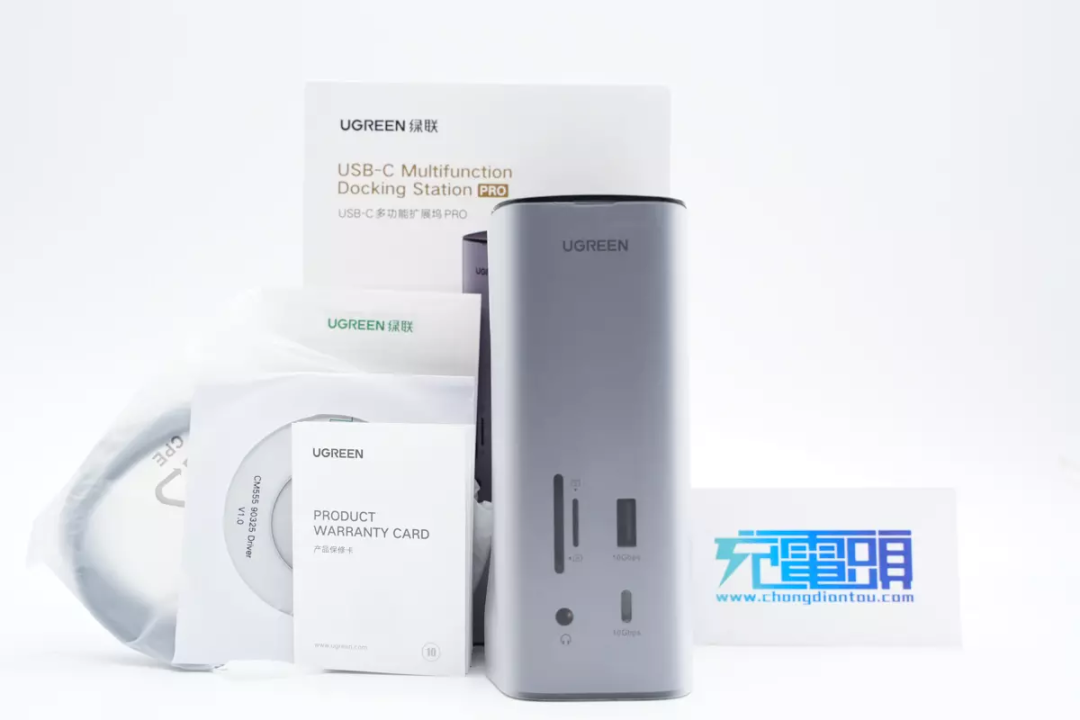

包装内含扩展坞、数据线、驱动光盘、使用说明书、产品保修卡。

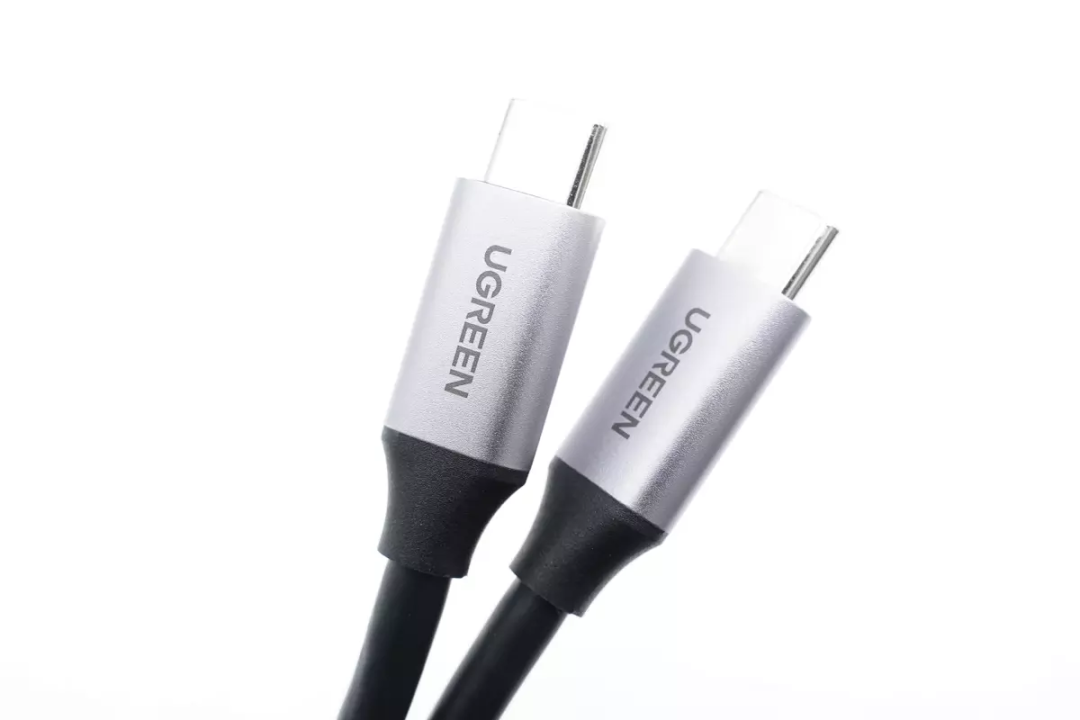

附带C to C线是经典样式设计，两端线头采用金属外壳，表面喷砂并镭雕UGREEN品牌，兼具美感和手感，整体更加上档次。
USB-C公头特写，满PIN设计，初步判断性能不一般。
测得数据线长度约为103.5cm。
绿联这款USB-C 多功能扩展坞采用PC防火塑料以及金属两种材质外壳，金属壳表面工艺和数据线线头外壳的一样，各面间过渡圆润。

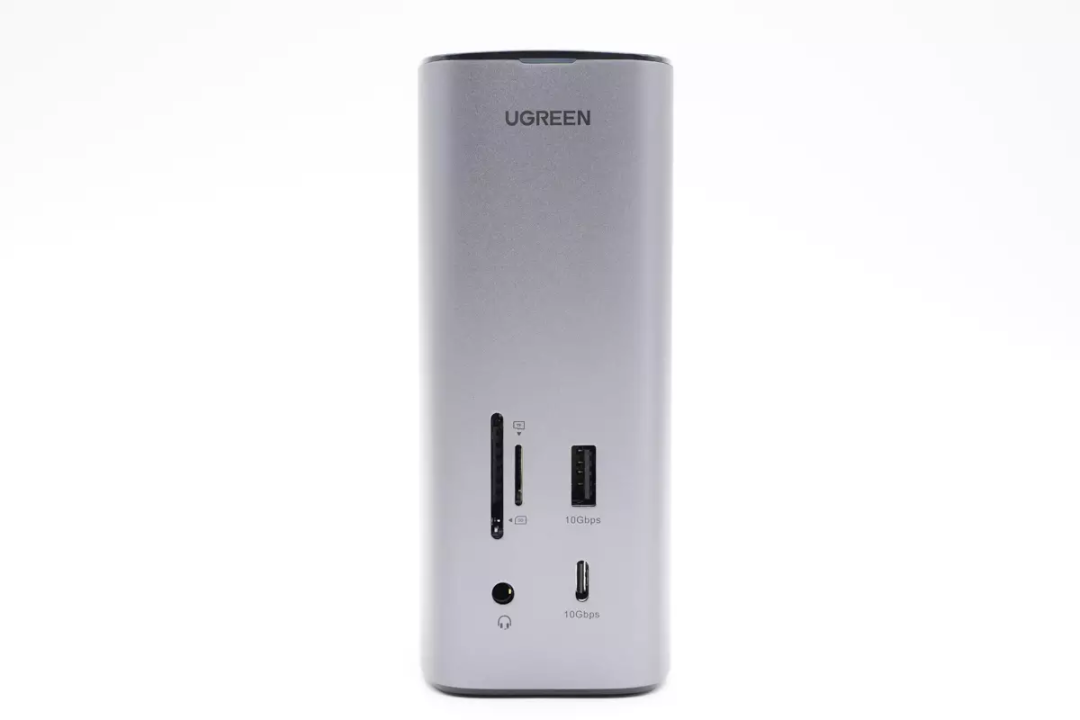

机身正面一览，功能接口集中布局在下方，可以有效避免线材拉扯造成扩展坞翻到。

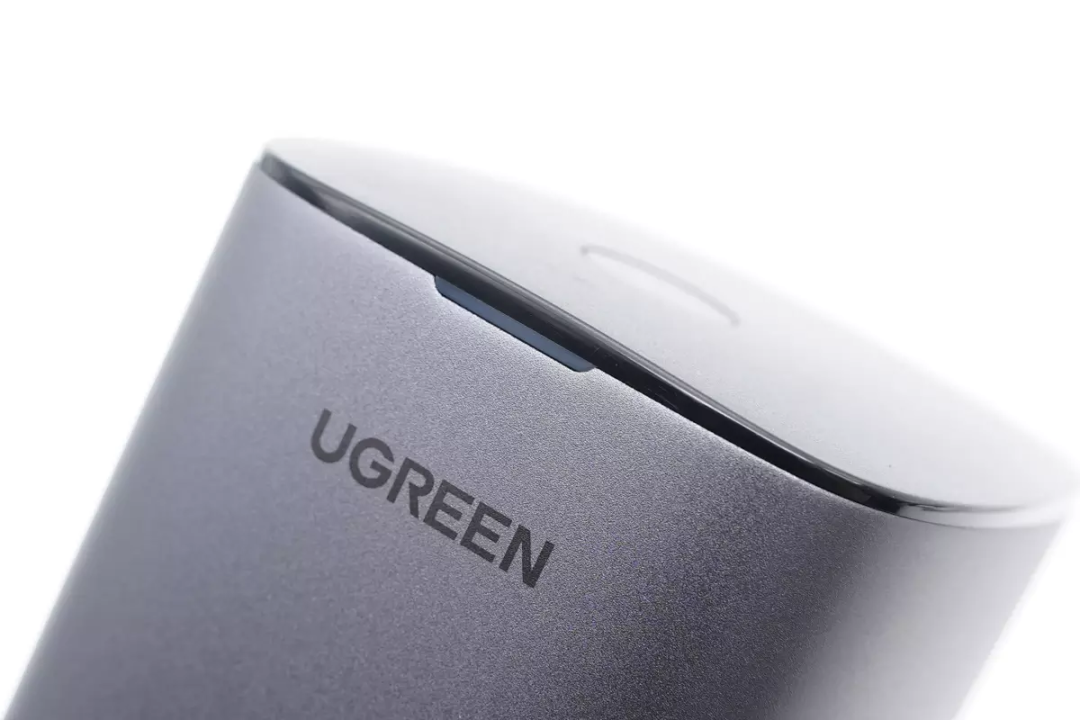

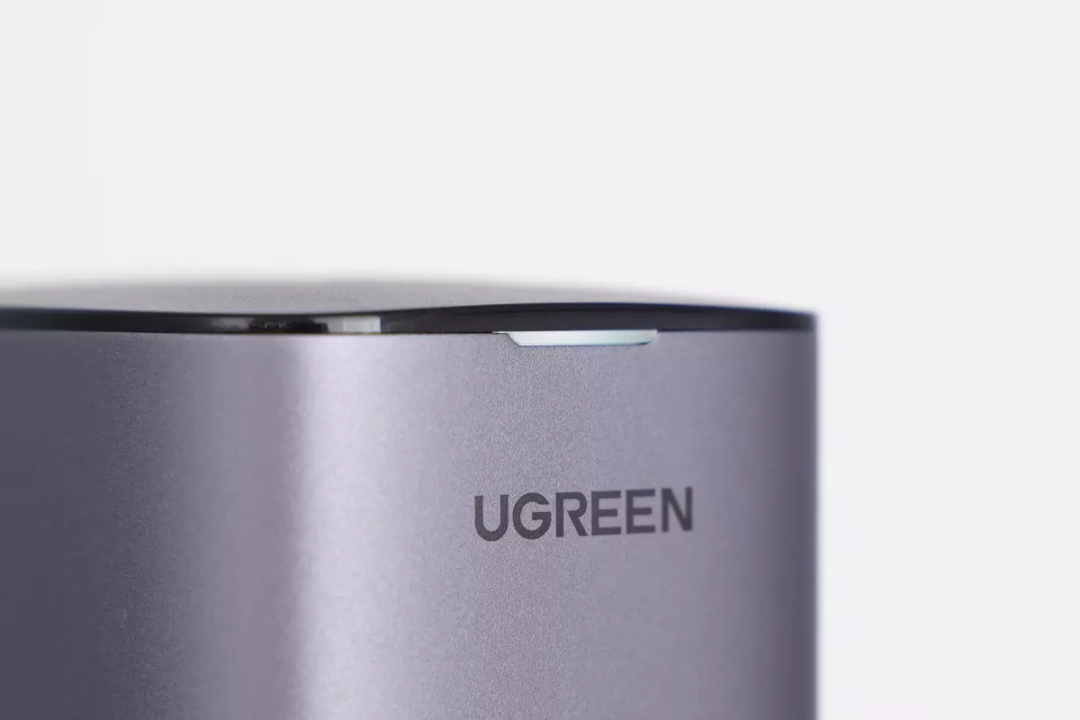

正面上方镭雕UGREEN品牌，边缘设有指示灯。

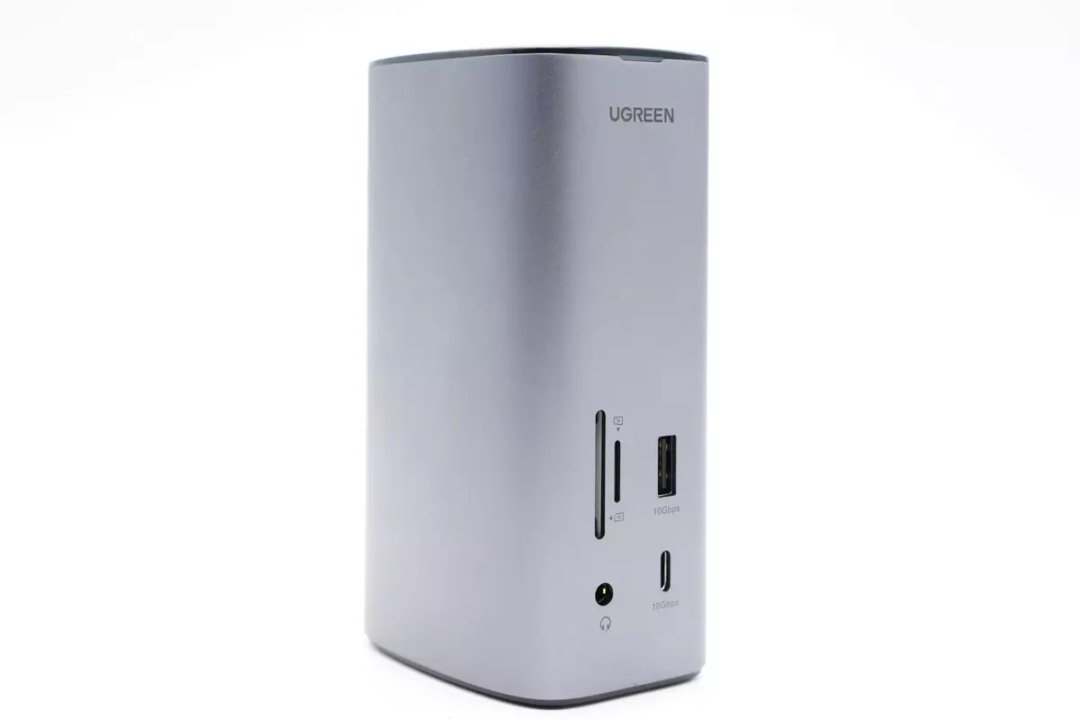

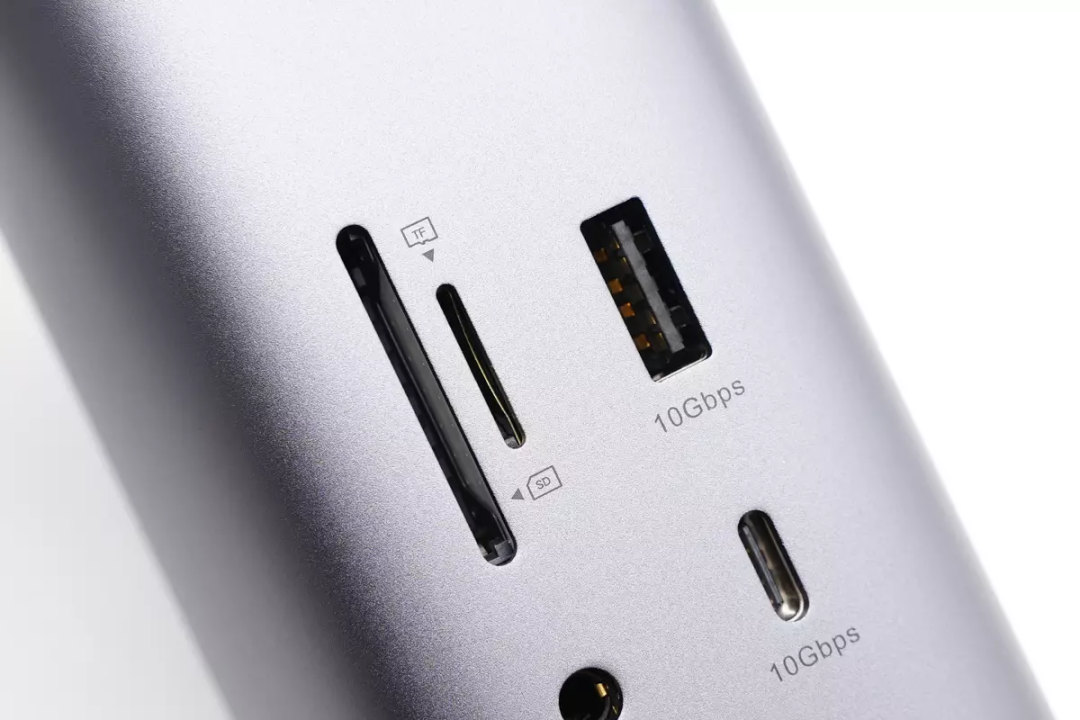

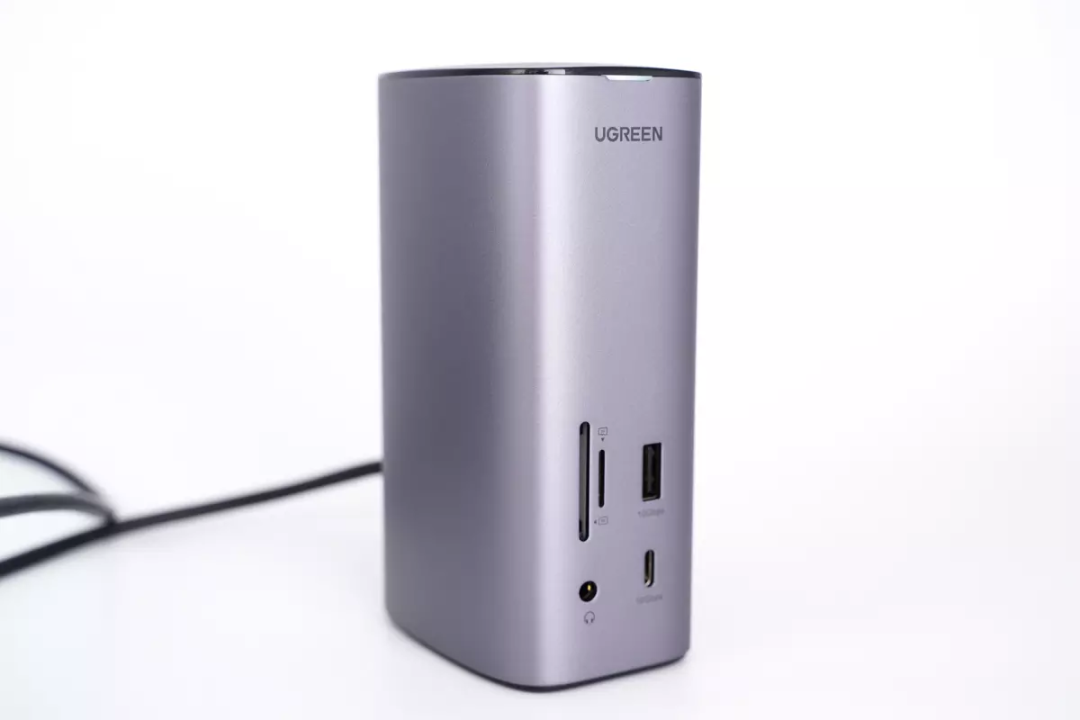

下面第一排是 SD/TF 双卡插槽以及 USB-A 接口，USB-A 接口支持 USB 3.2 Gen2 标准，最大传输速率达10Gbps。

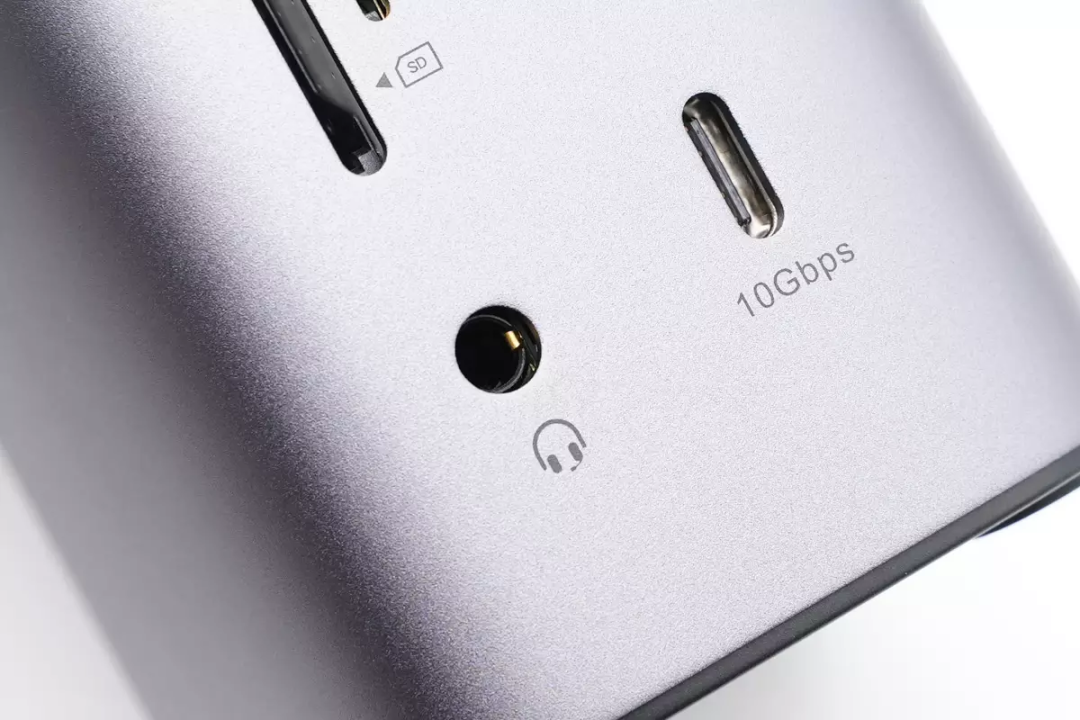

第二排是耳麦一体 3.5mm 音频接口和 USB-C 接口，USB-C 接口同样支持USB 3.2 Gen2 标准。

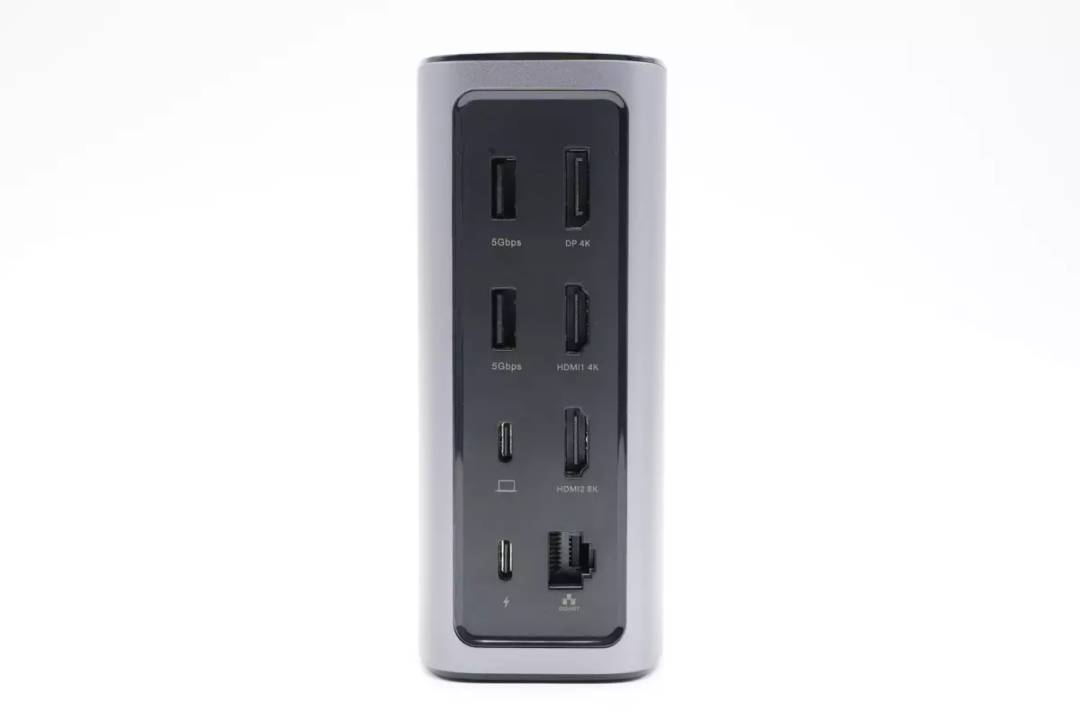

机身背面采用黑色塑料外壳，主区域磨砂以及边缘亮面倒角设计。背面左侧一列是2A2C四个USB接口，右侧一列是DP、2 x HDMI、RJ45四个接口。

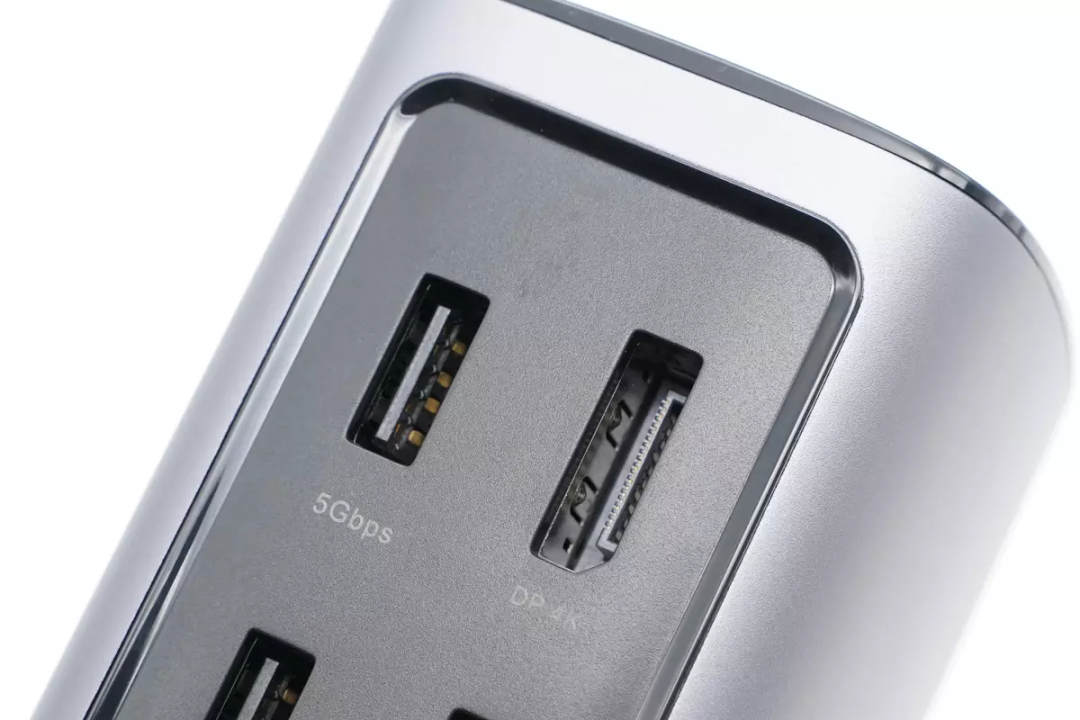

背面两个 USB-A 支持USB 3.2 Gen1 标准，最大传输速率为5Gbps。DP 接口支持分辨率高达 4K@60Hz，并向下兼容。

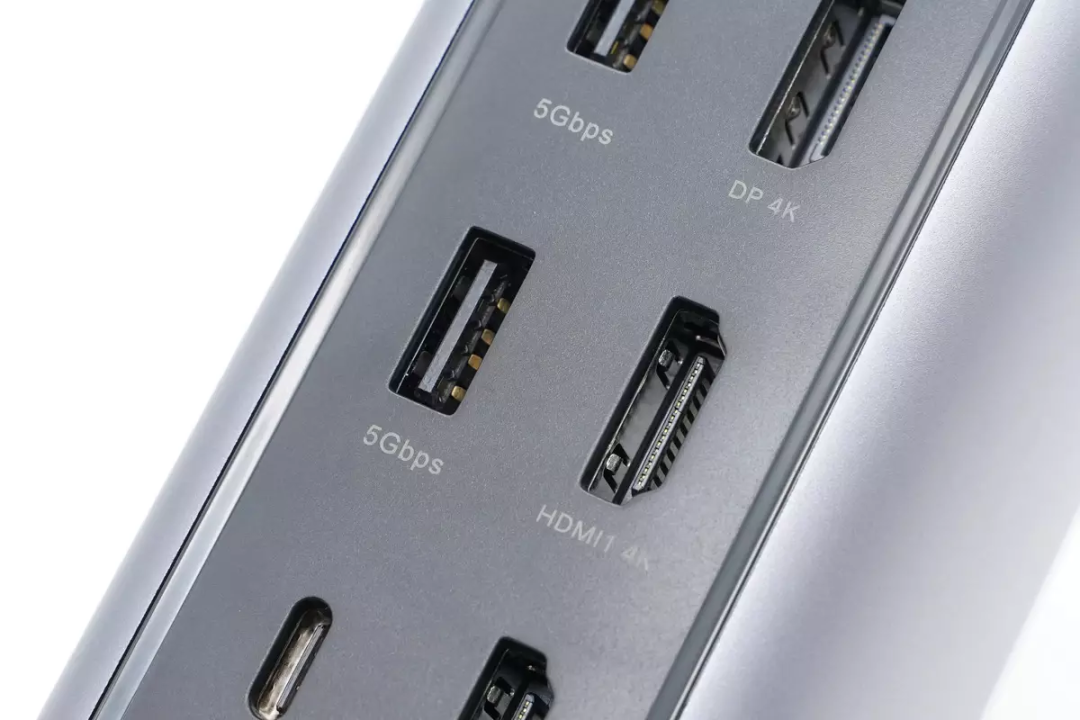

另一个 USB-A 接口和 HDMI 1 接口特写，HDMI 1 接口支持分辨率高达 4K@60Hz，并向下兼容。

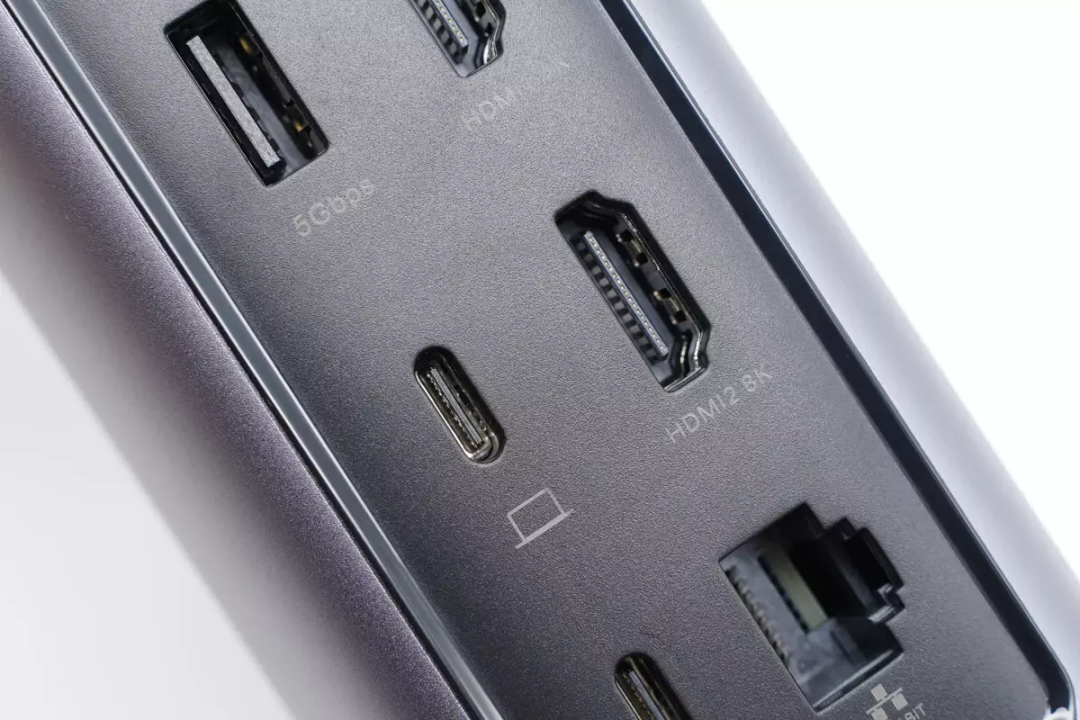

USB-C 接口支持PD3.0快充，可用于给笔记本充电；HDMI 2 接口支持分辨率高达 8K@30Hz，并向下兼容。

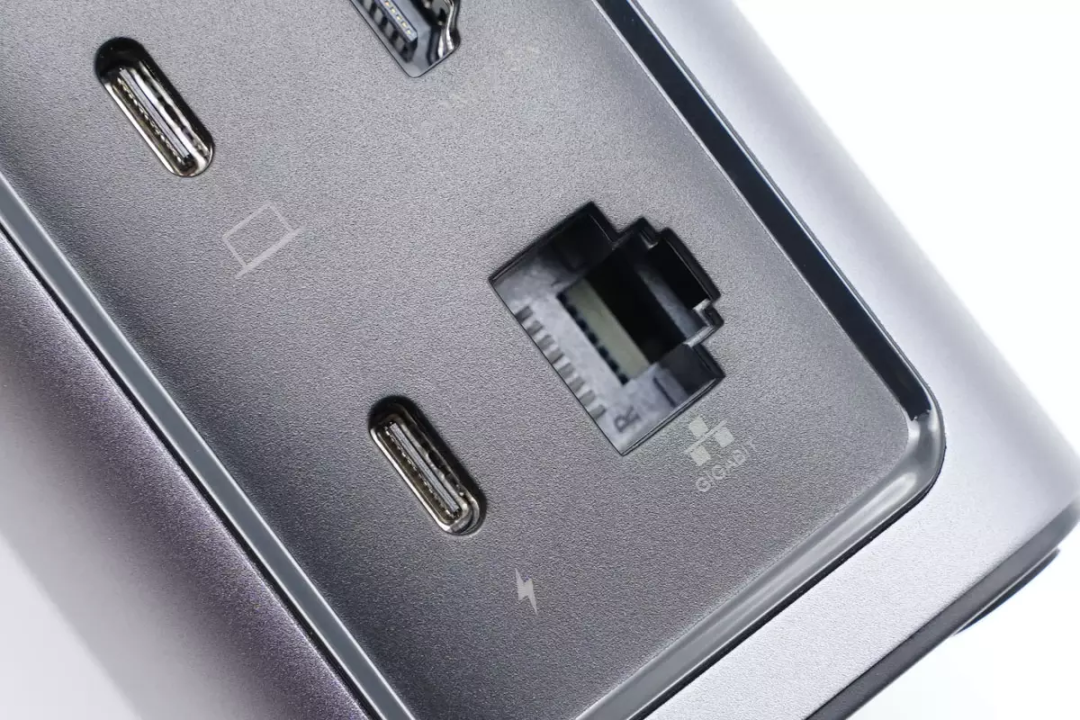

另一个 USB-C 接口支持PD3.0 100W快充输入并向下兼容，用于连接适配器给扩展坞供电；RJ45 网络接口可自适应 10/100/1000Mbps 以太网。
机身顶面以及底部采用塑料外壳，表面磨砂处理。

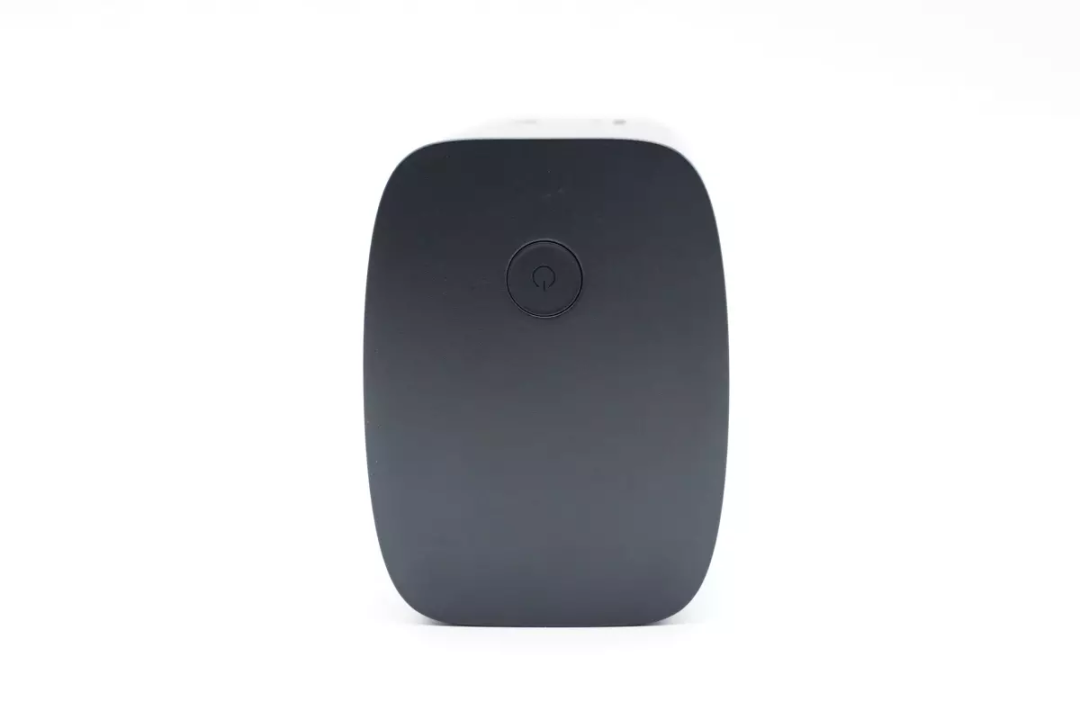

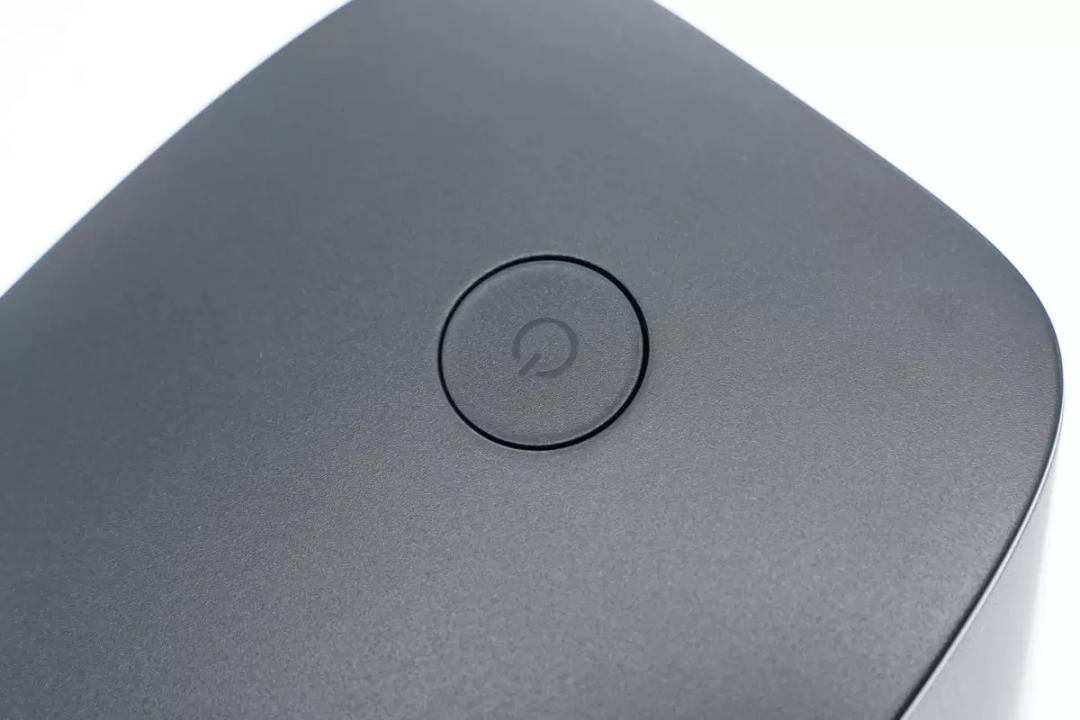

顶面设有开关键，可以控制扩展坞通断电，保证使用安全。

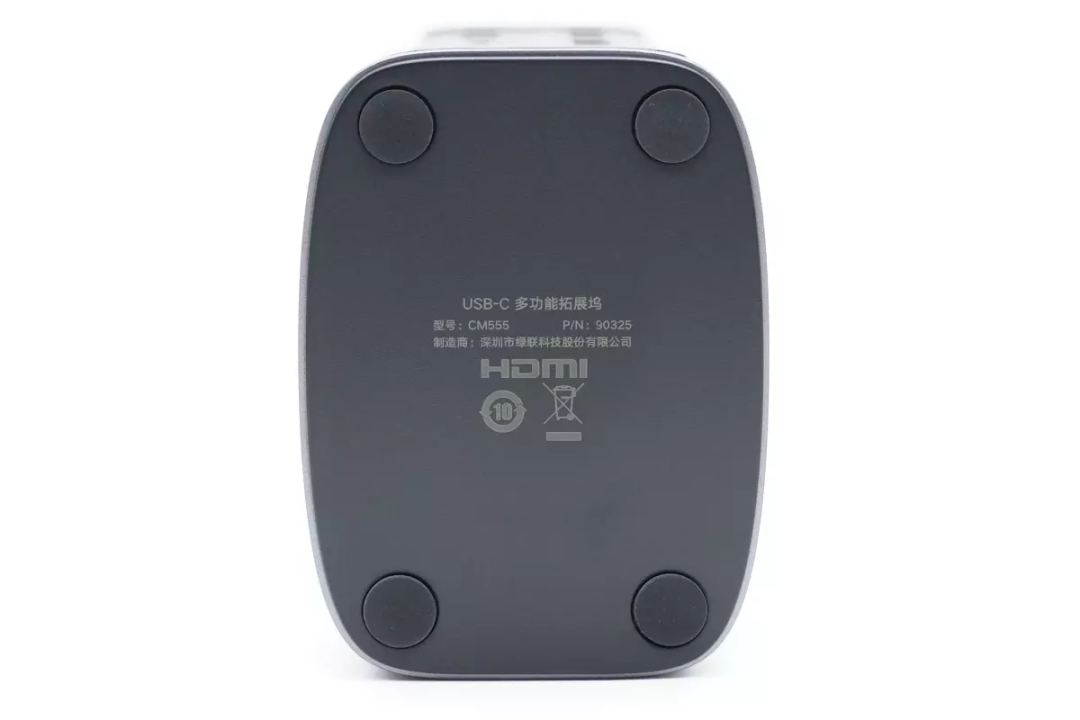

底部四端设有防滑胶垫，中心印有产品参数信息。

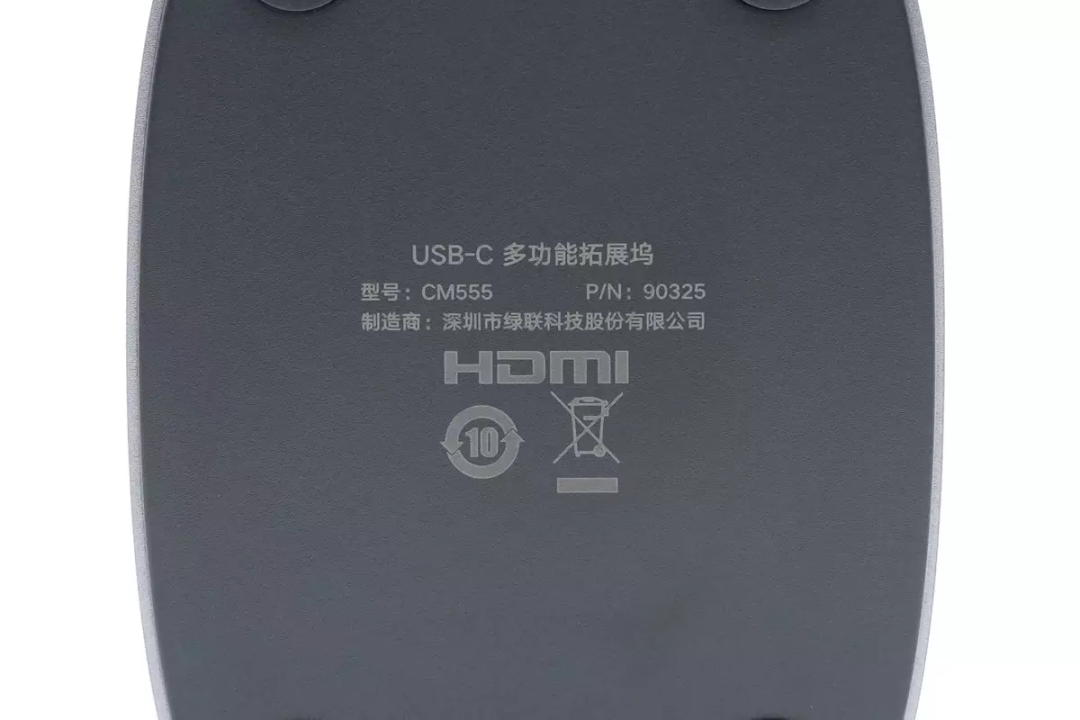

产品名称 USB-C 多功能扩展坞，型号CM555，制造商为深圳市绿联科技股份有限公司。
测得机身高度为131.06mm。

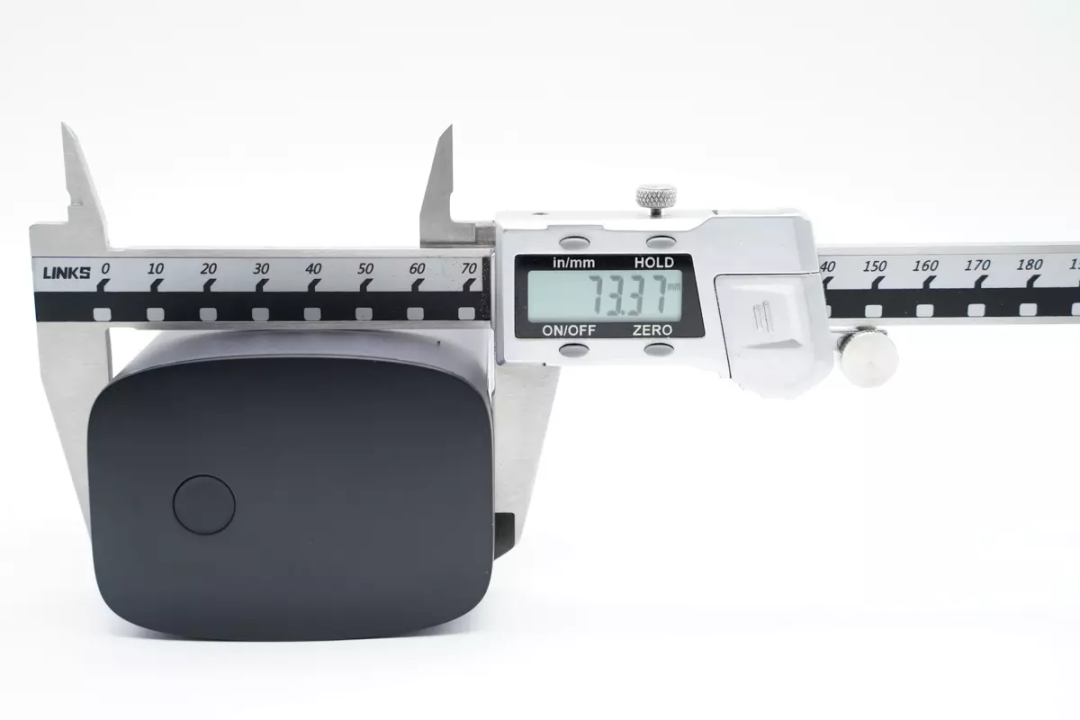

宽度为73.37mm。

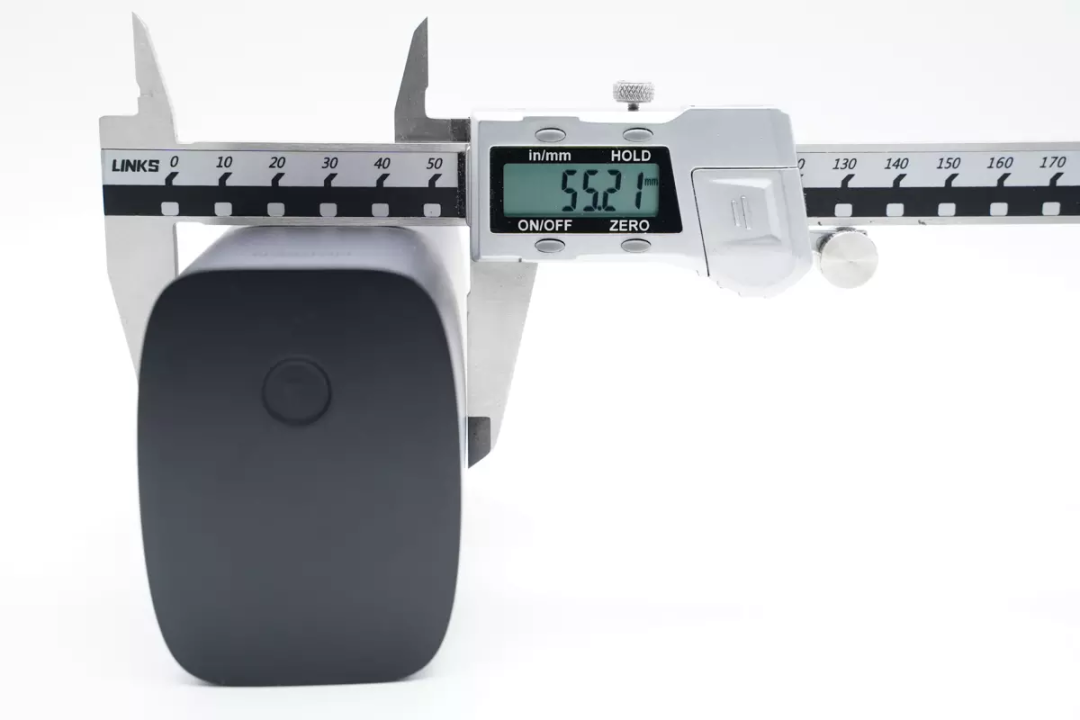

厚度为55.21mm。

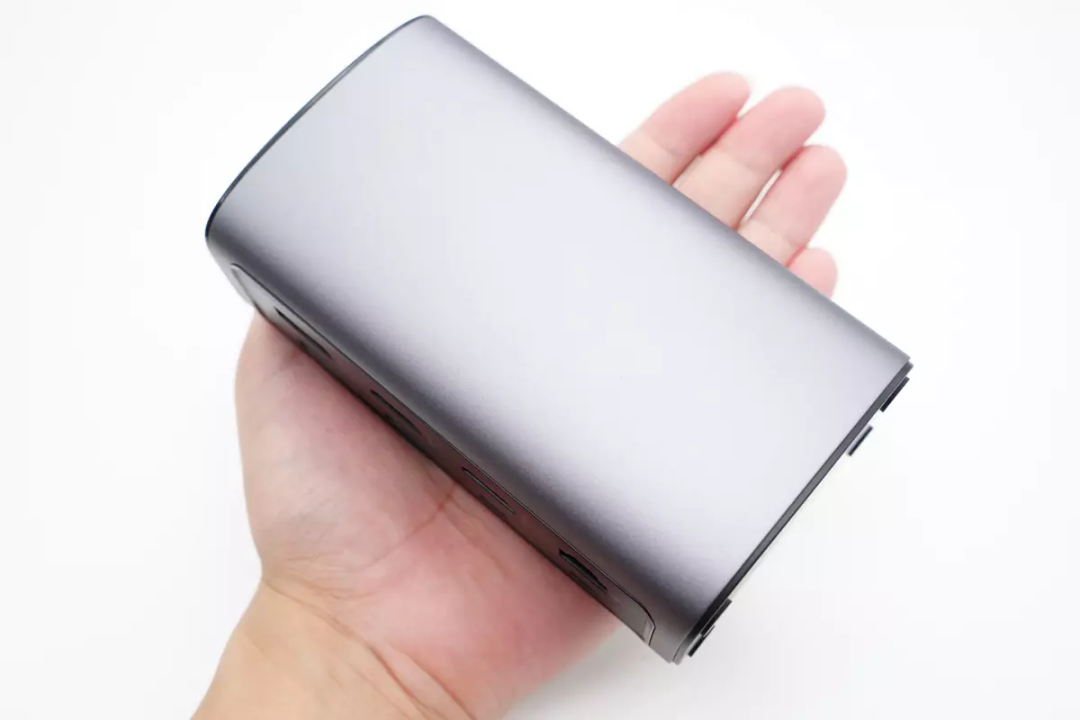

产品拿在手上的大小直观感受。

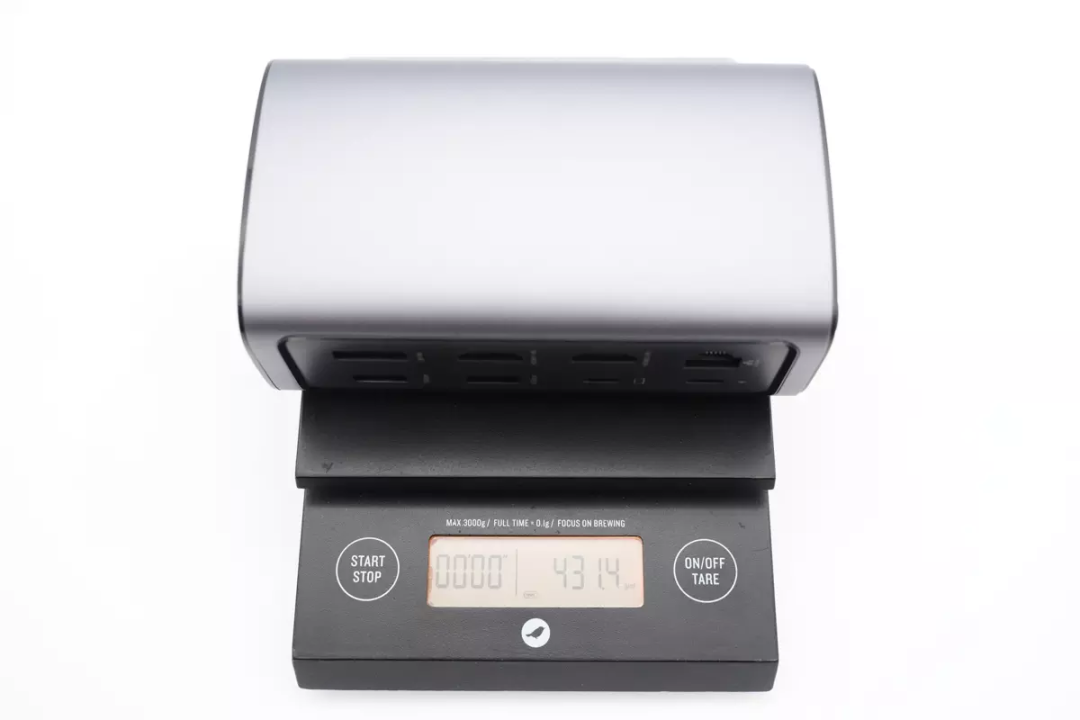

另外测得扩展坞净重约为431g。
通过适配器连接机身背面PD 供电接口给扩展坞供电。
通电后机身正面上方指示灯亮白光。

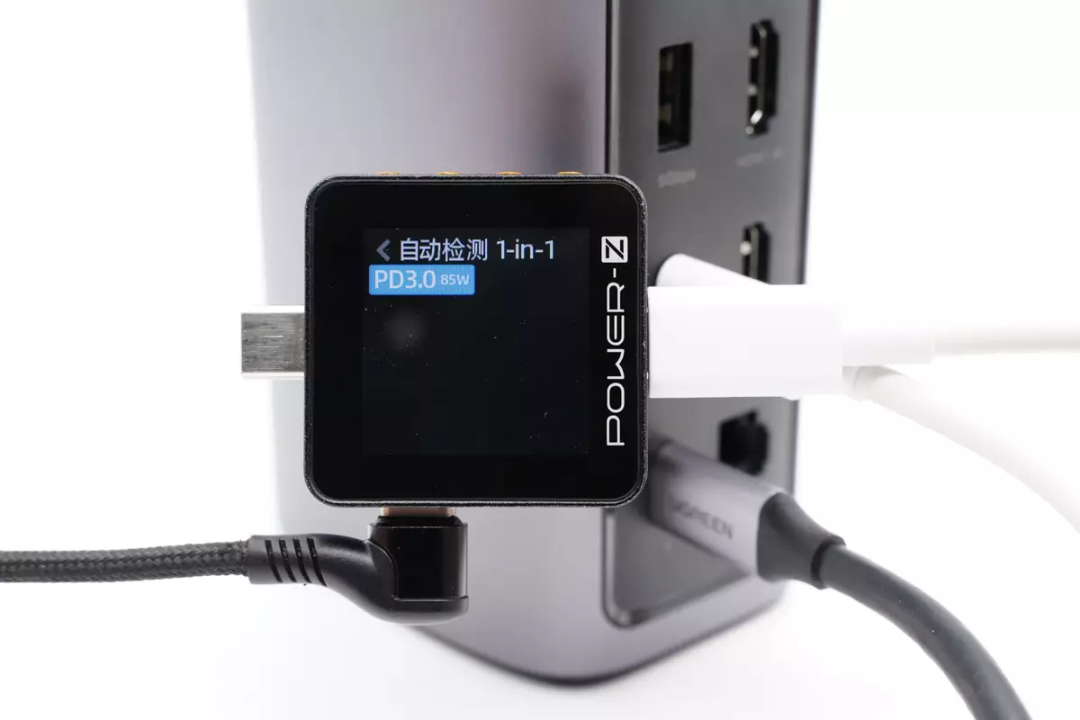

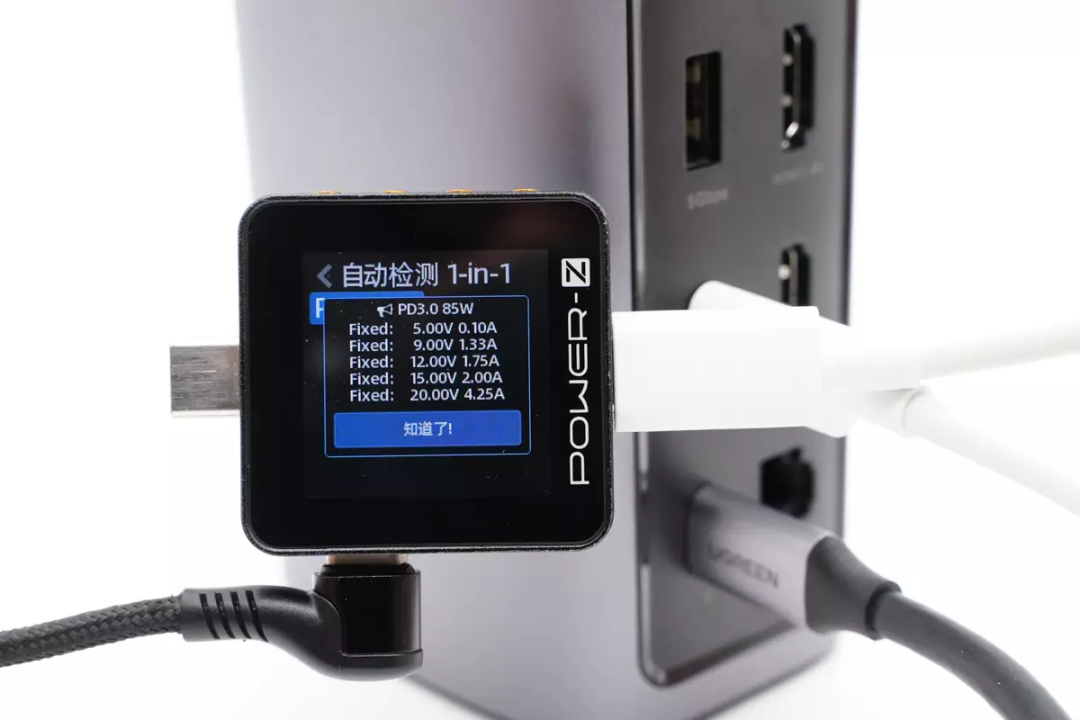

此时使用ChargerLAB POWER-Z KM002C测得笔记本USB-C供电接口支持PD3.0快充协议。
并且具备5V0.1A、9V1.33A、12V1.75A、15V2A、20V4.25A五组固定电压档位。

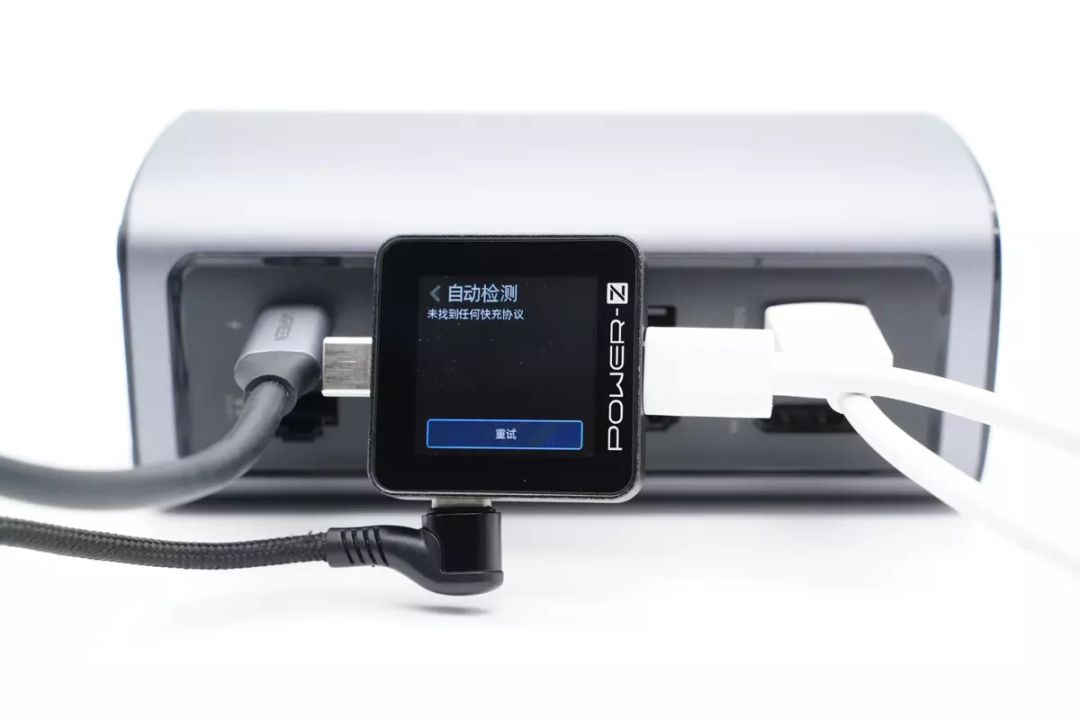

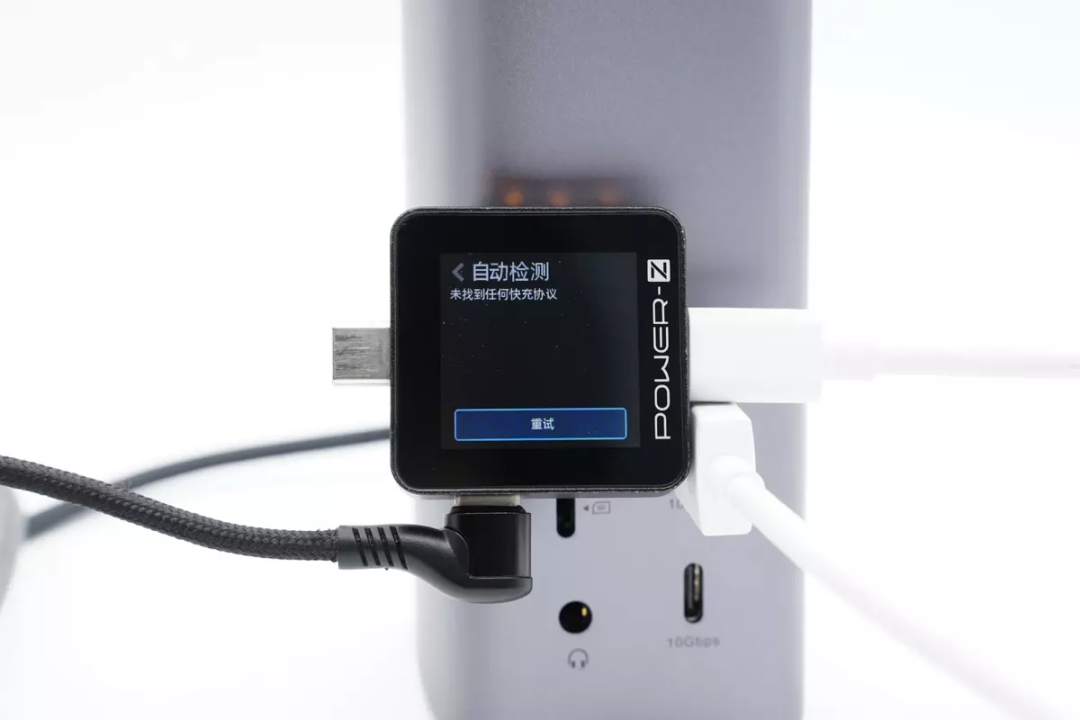

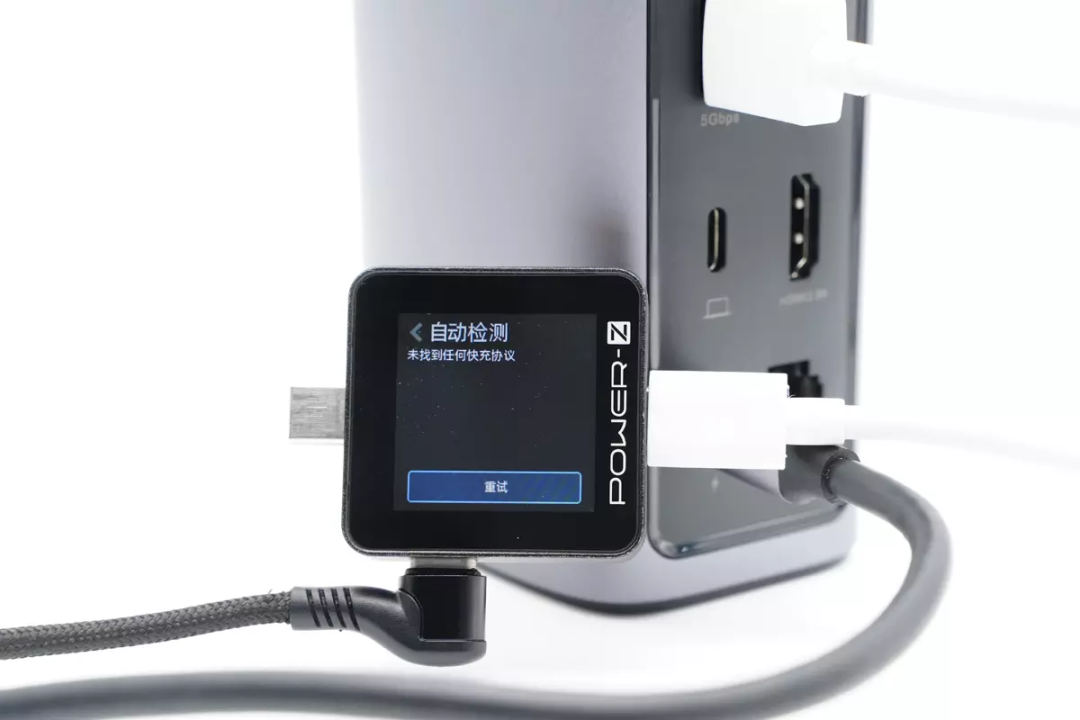

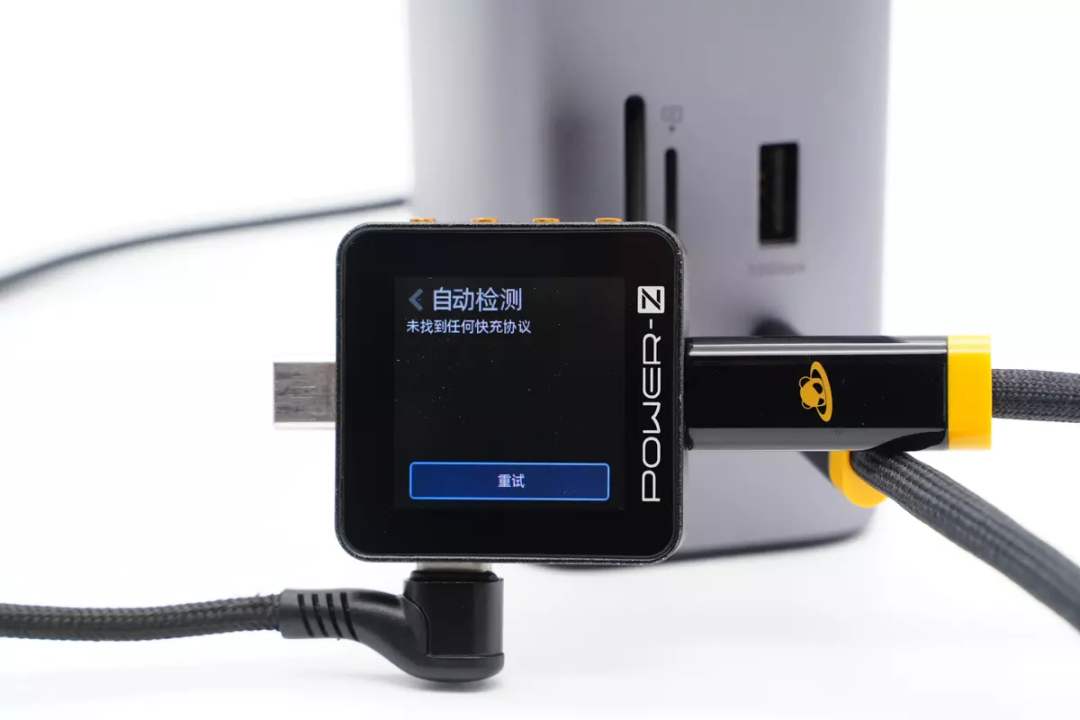

另外背面两个USB-A口均未测出充电协议，即这两个A口功能定位上仅用于数据传输。
另一个USB-A口协议测试结果展示。
机身正面USB-A口测试结果相同，也只能用于数据传输。

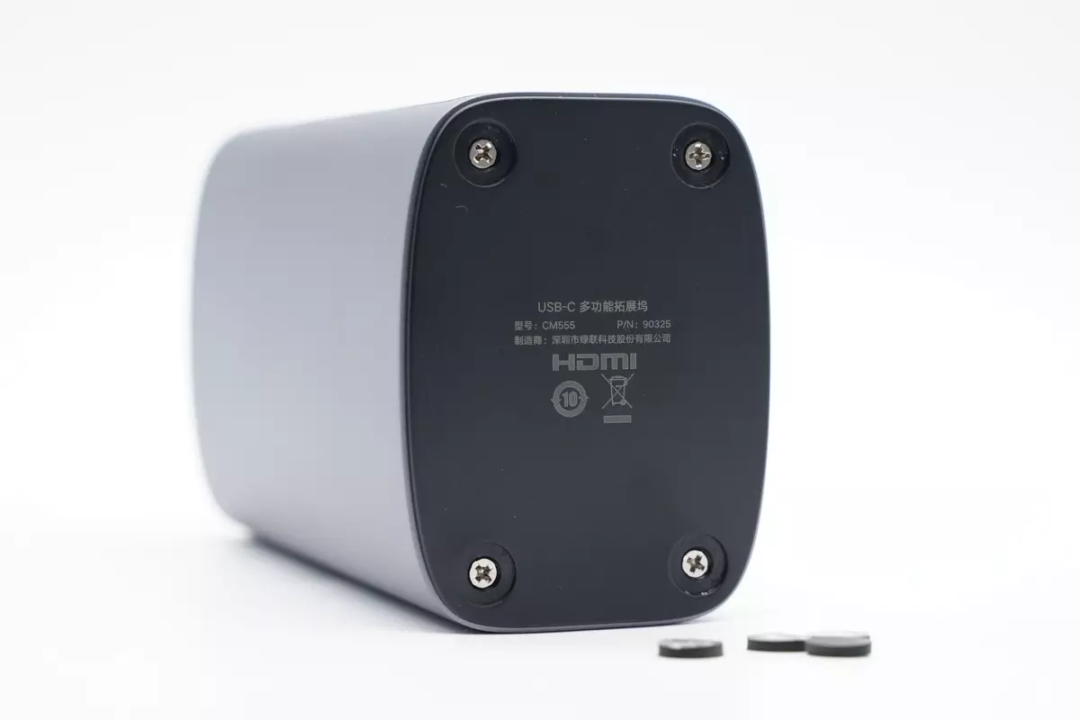

首先撕下底部的四个橡胶脚垫，在脚垫底部是固定螺丝。

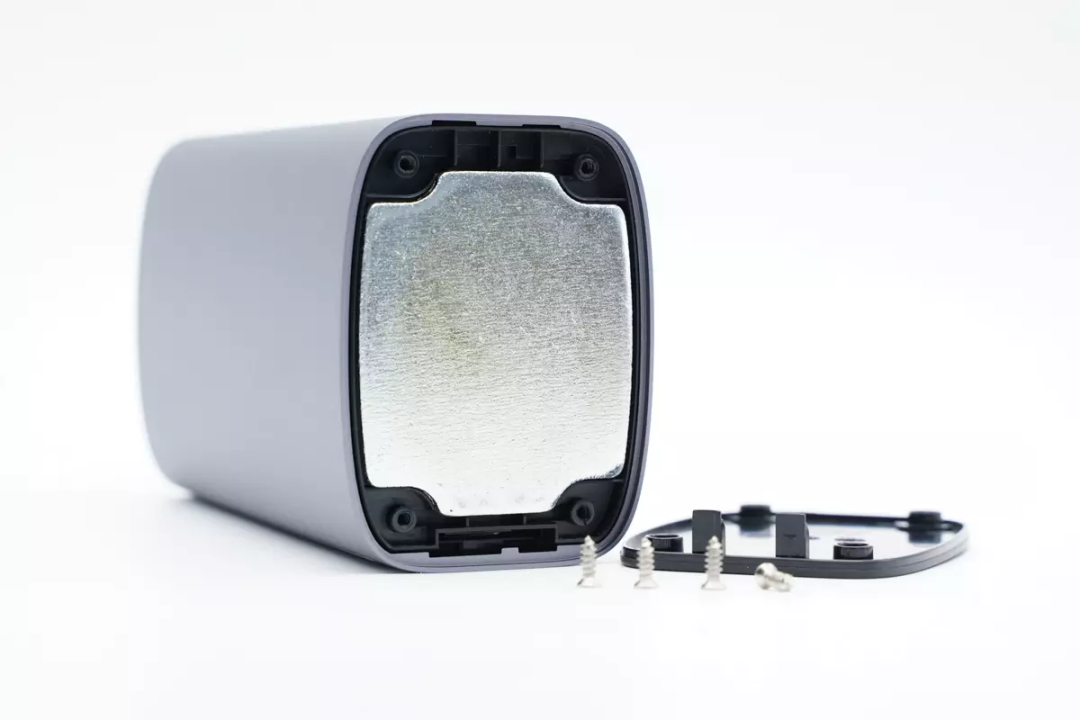

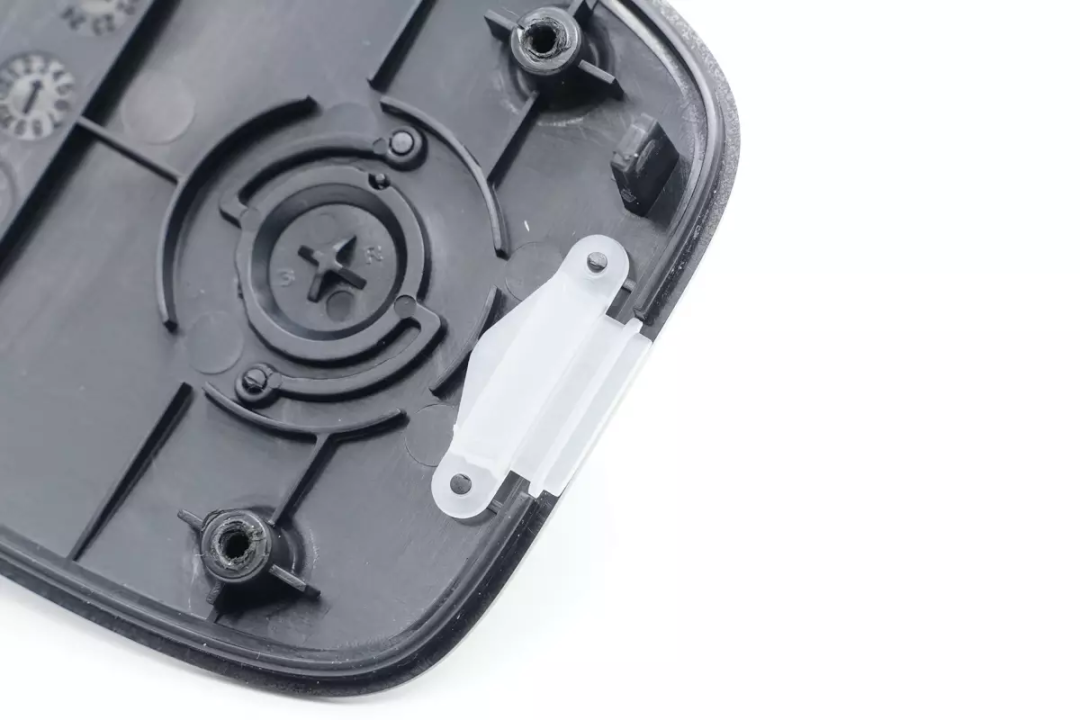

拧下固定螺丝，取下底座，在扩展坞底部是配重铁块。

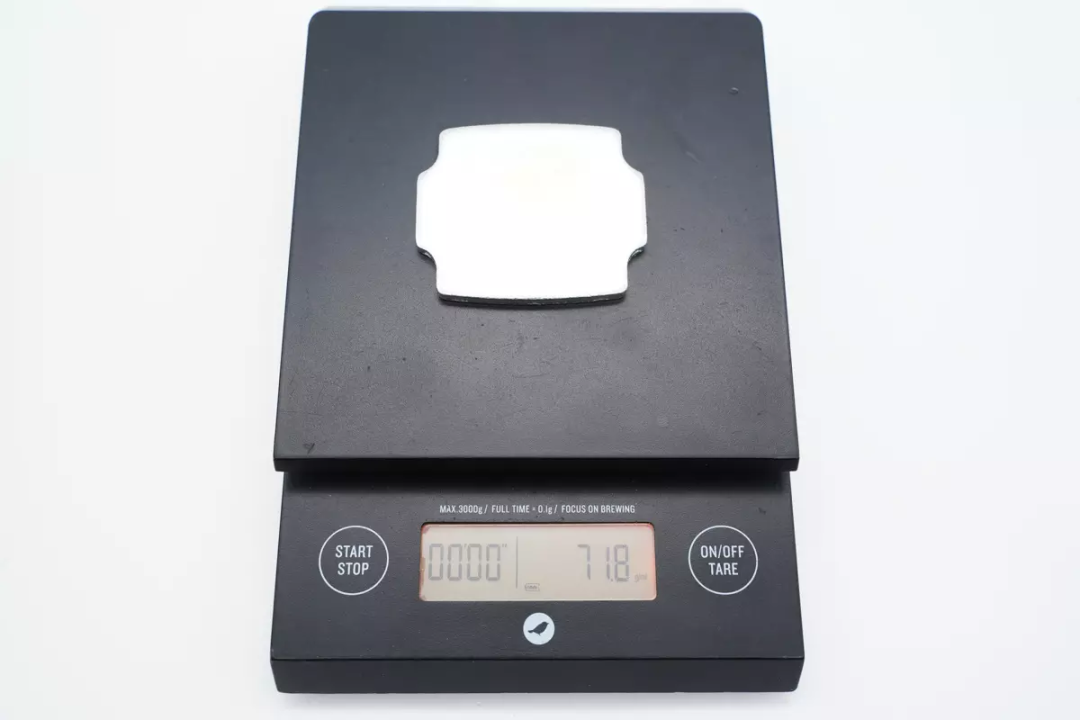

测得配重铁块重约71.8g。

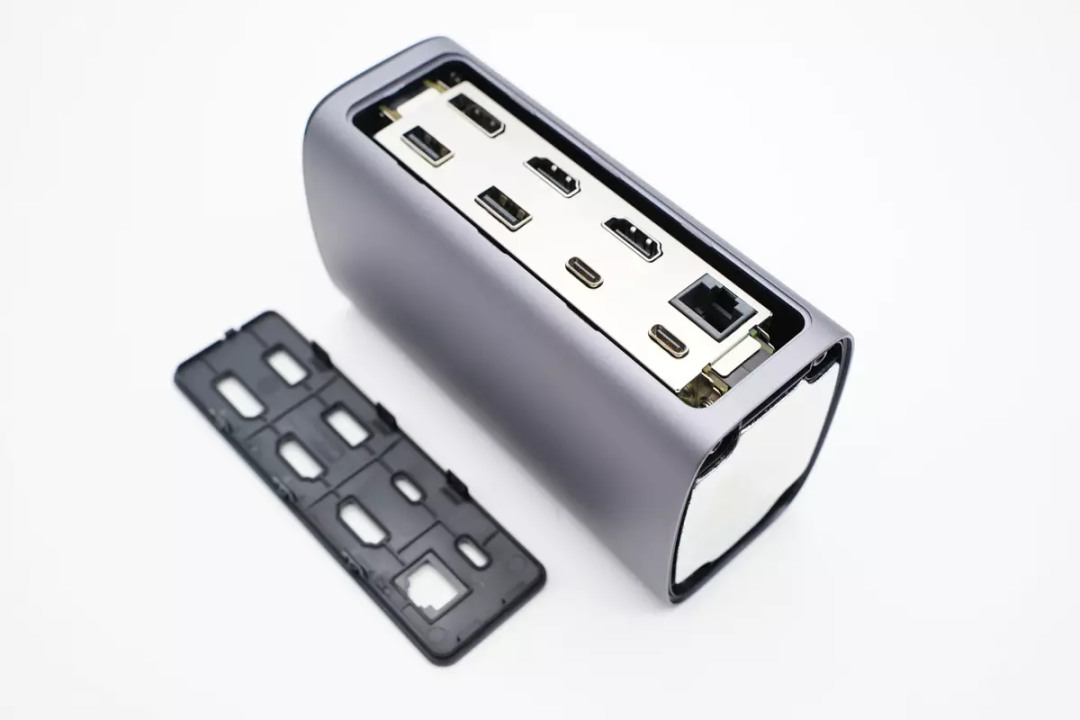

拆下侧面的面板，扩展坞内部采用金属壳屏蔽。

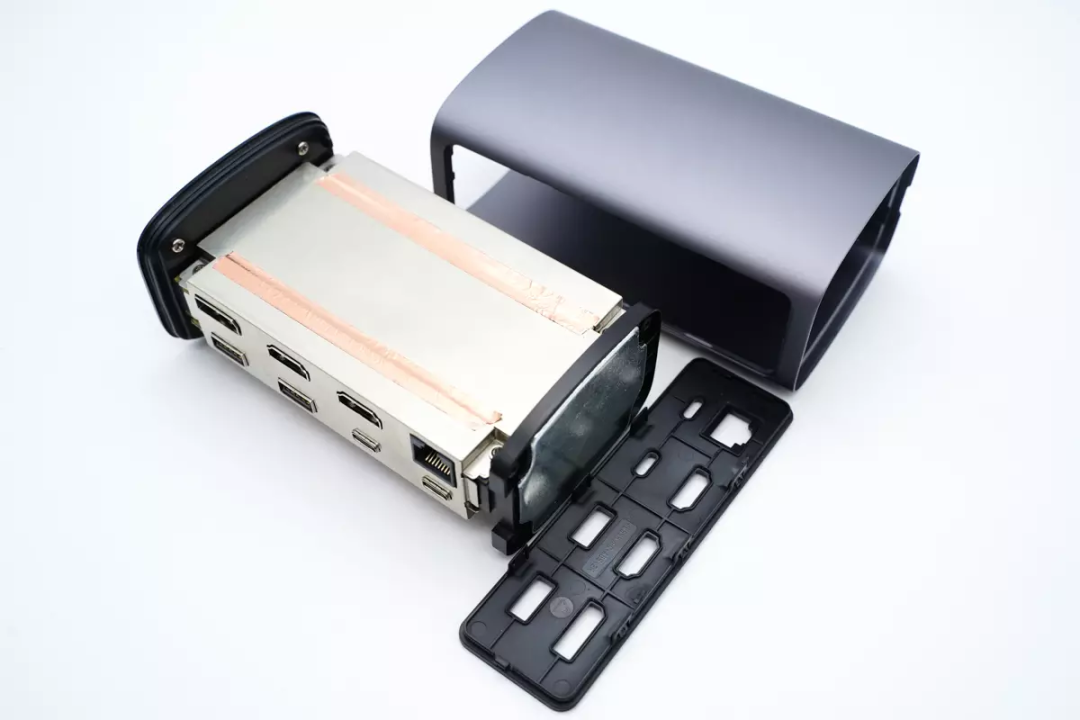

继续抽出扩展坞机芯，内部PCBA模块全部被金属屏蔽罩覆盖，接缝处粘贴铜箔胶带密封。

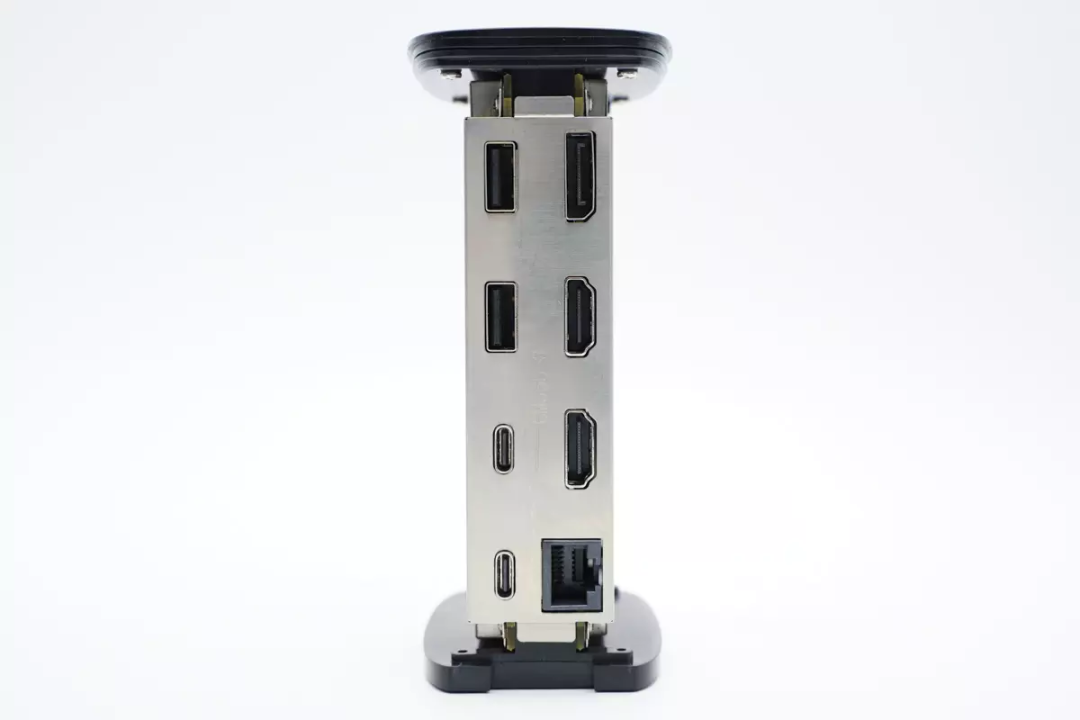

扩展坞内部机芯一览，固定在上下两个盖板上。
金属屏蔽外壳与塑料支架固定螺丝特写。
顶部面板通过螺丝固定。

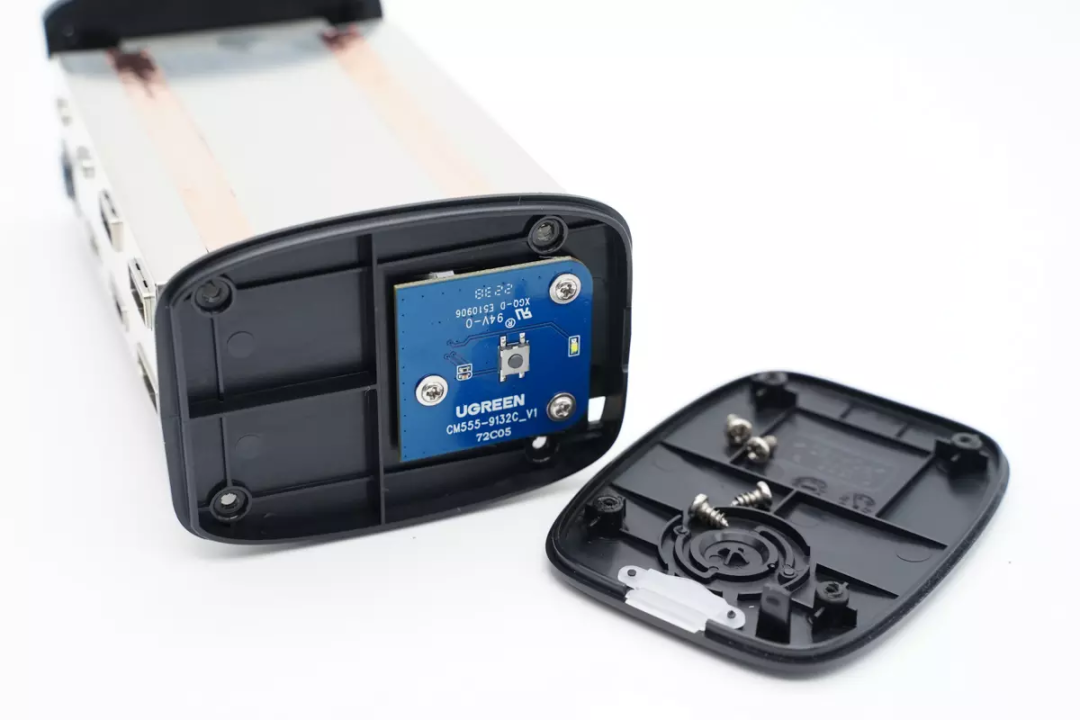

拧下固定螺丝，拆下顶部面板，面板内部为一块小板，焊接按钮开关和指示灯。
面板内部按钮和导光材料特写。
小板通过排线连接到扩展坞本体。
继续拆解扩展坞本体，首先拆下PCBA模块外层的金属屏蔽层。
其中一面PCB特写，通过螺丝固定在塑料支架上。
另外一面PCB特写。

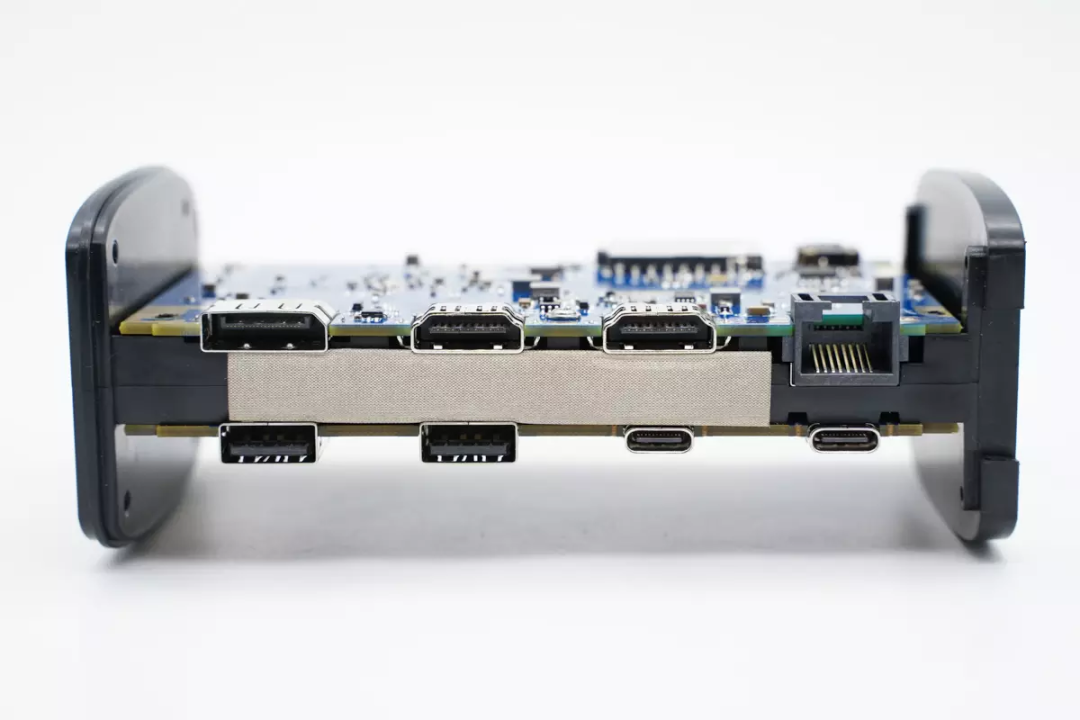

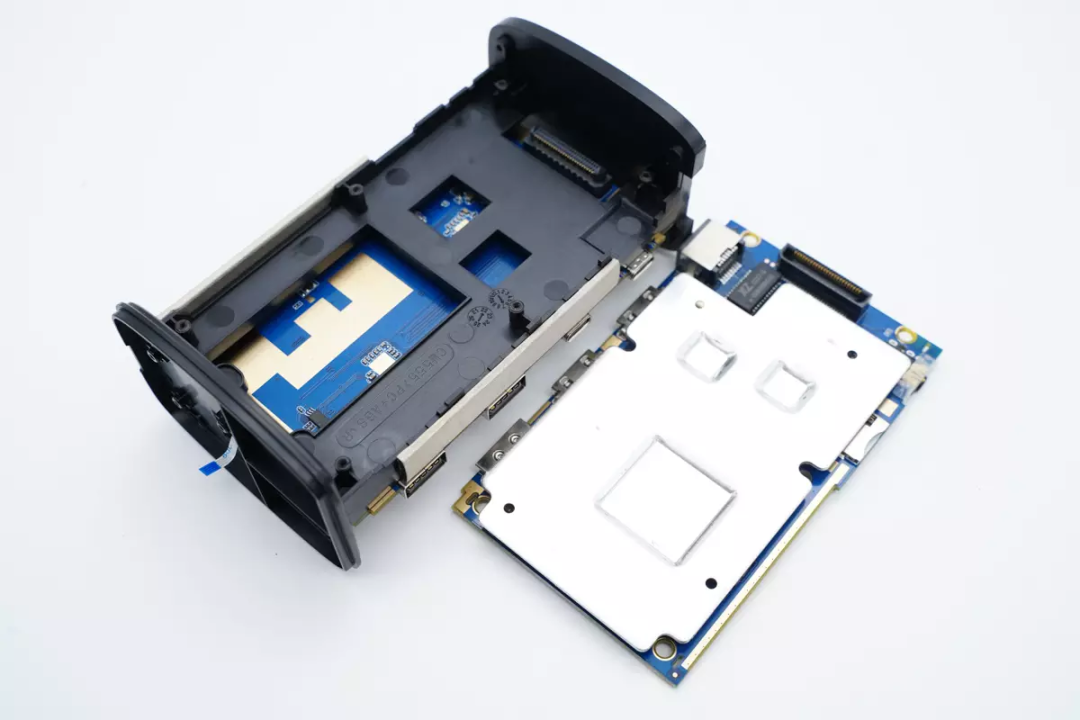

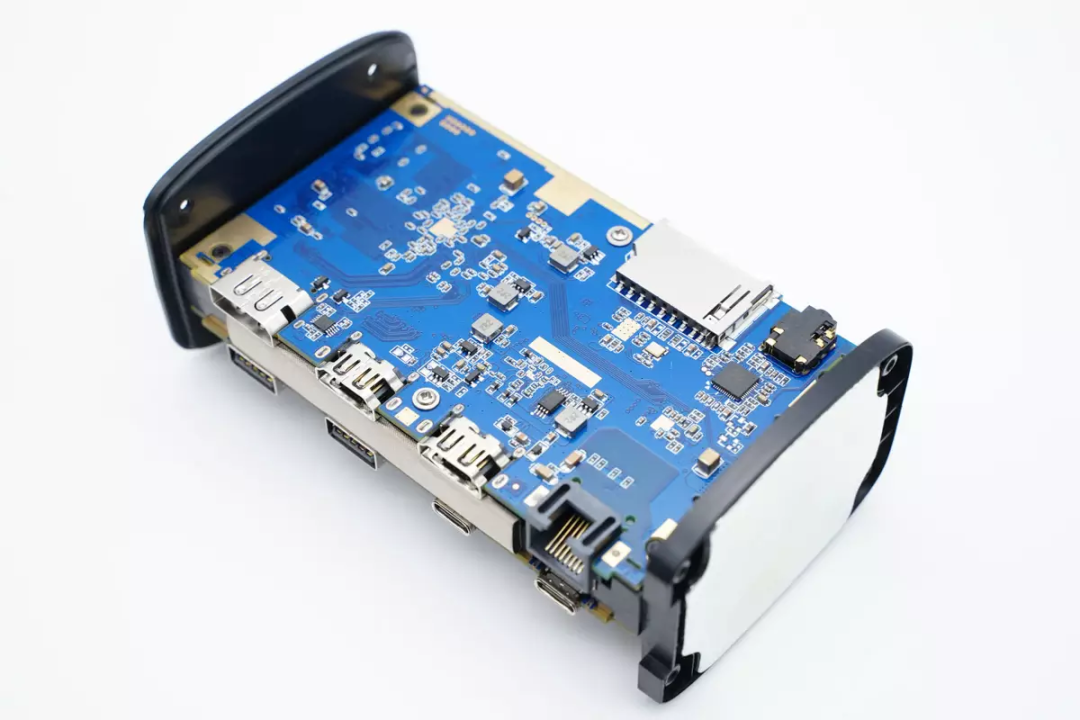

扩展坞侧面一览，其中通过两块PCB连接组成。

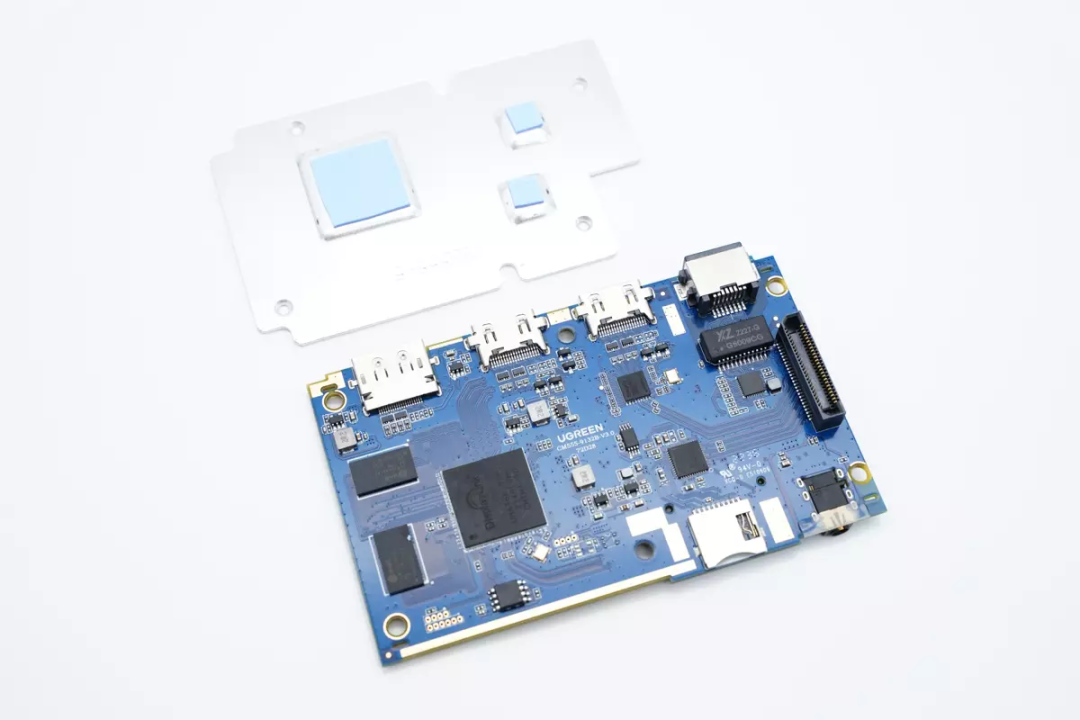

拧下固定螺丝，拆下视频接口扩展的PCB板，在PCB板正面覆盖铝片用于散热。
铝片对应发热芯片的位置冲压凸起，并粘贴导热垫为芯片散热。

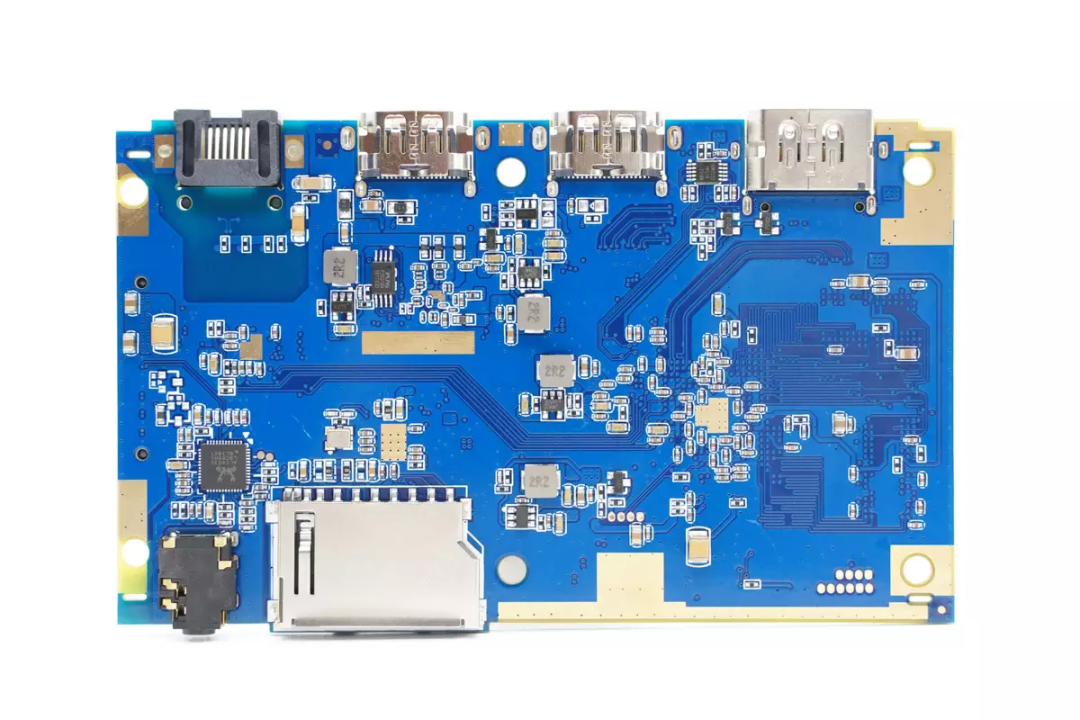

PCB板正面焊接显示转接芯片，HDMI转接芯片，读卡器芯片，网卡桥接芯片以及对应的插座。
另外一面焊接USB声卡和SD卡槽。
两片PCB通过BTB连接器连接。

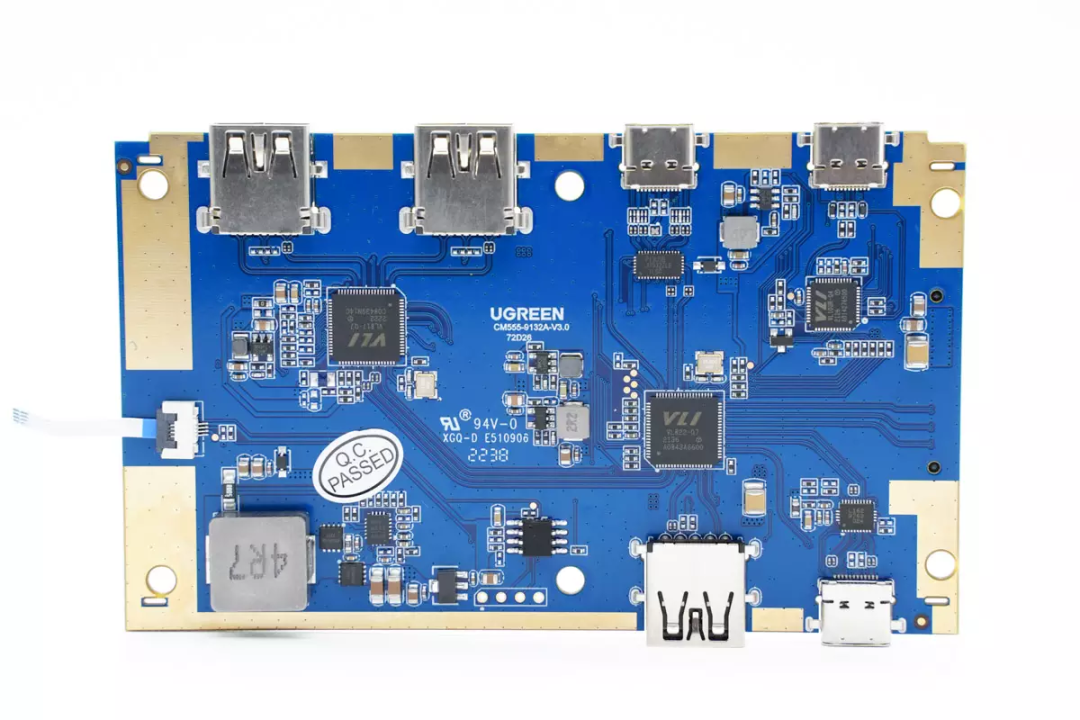

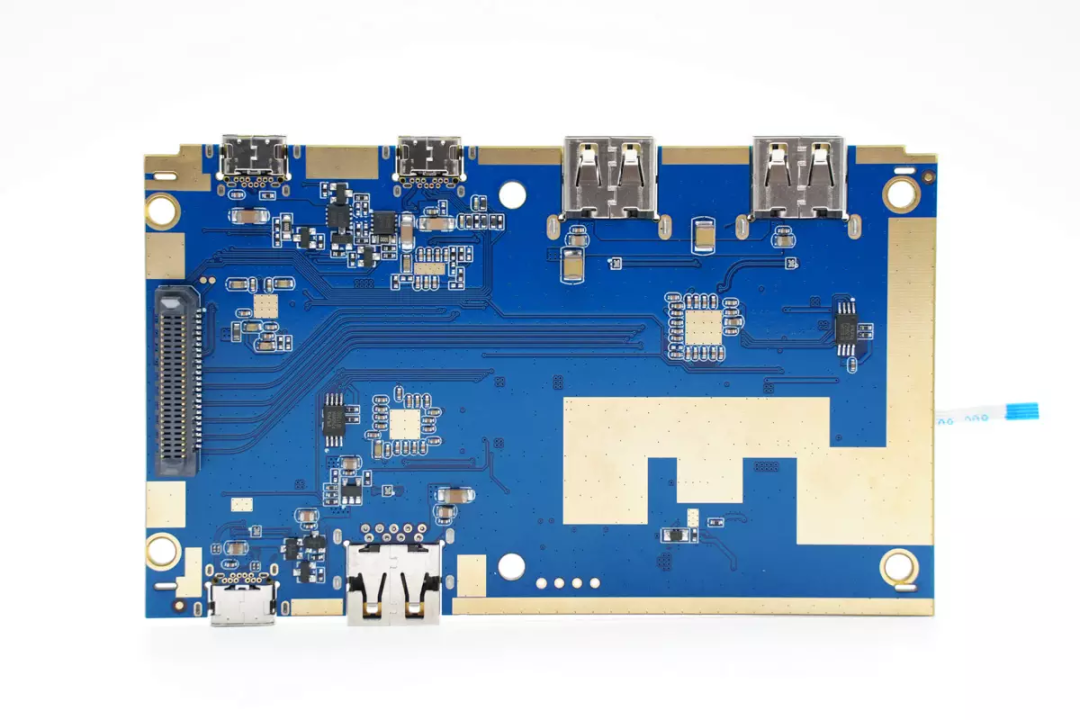

另一片PCB焊接VL822和VL817两颗集线器芯片和VL103R USB-C控制器，以及用于USB-C接口的降压电路。
背面焊接MOS管和存储器芯片。

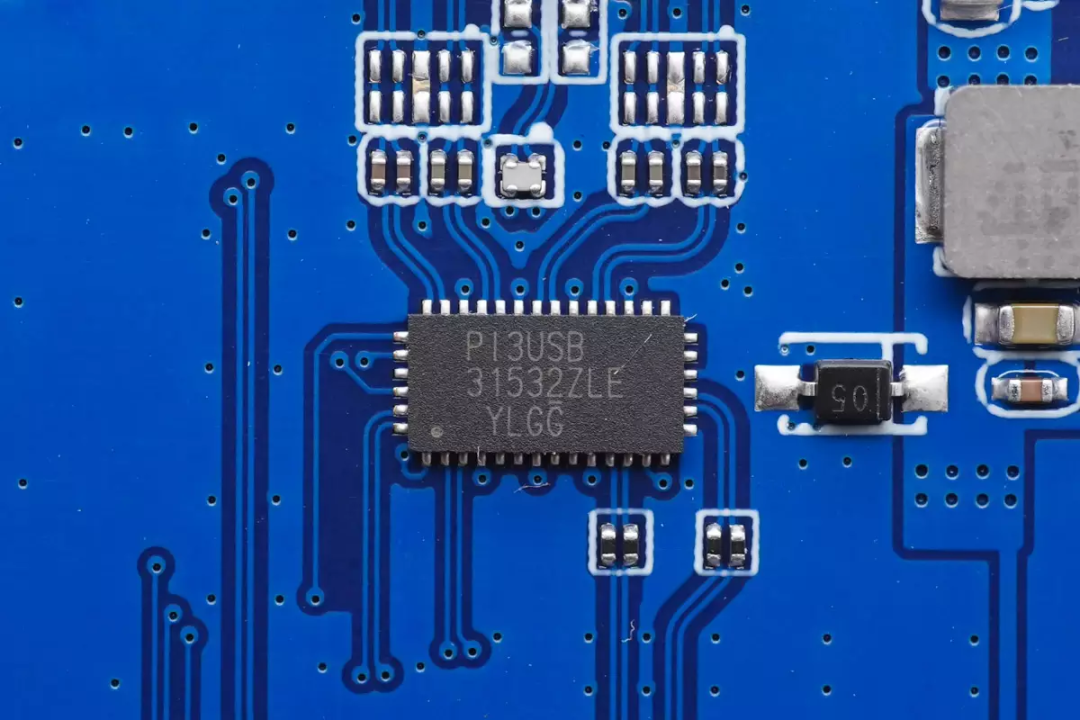

USB-C输入连接到DIODES PI3USB31532 切换开关，用于复用USB3.2 Gen2和DP1.4信号。

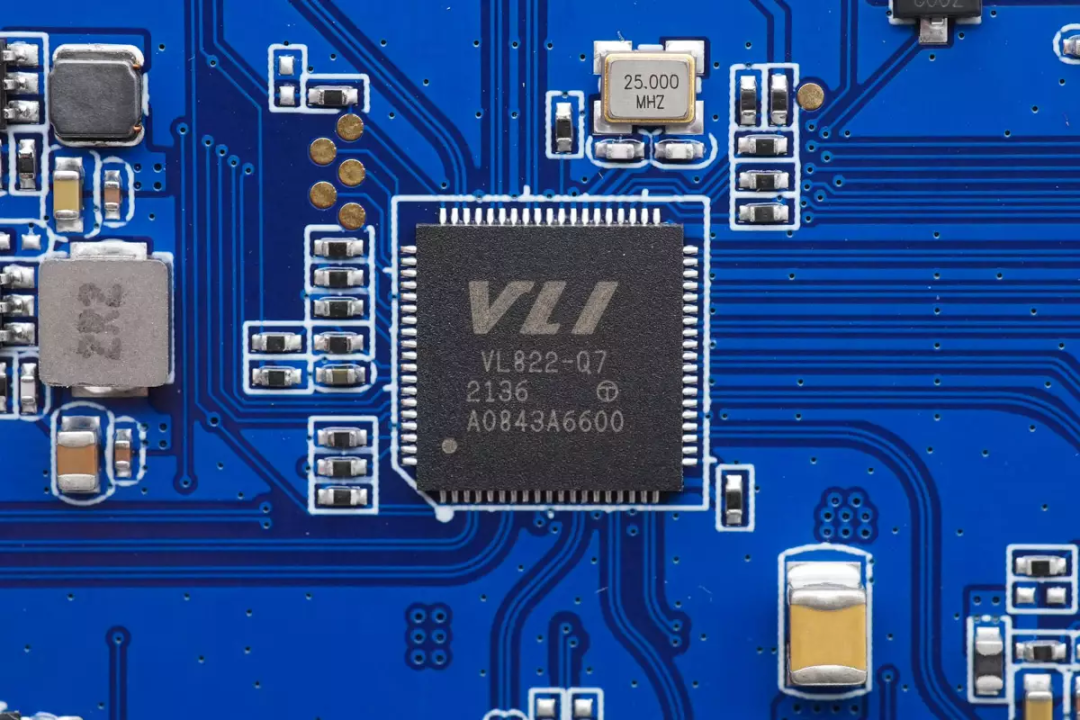

其中一路USB HUB芯片来自威锋电子，型号VL822-Q7，是一颗10G速率的集线器芯片，用于10Gbps接口。

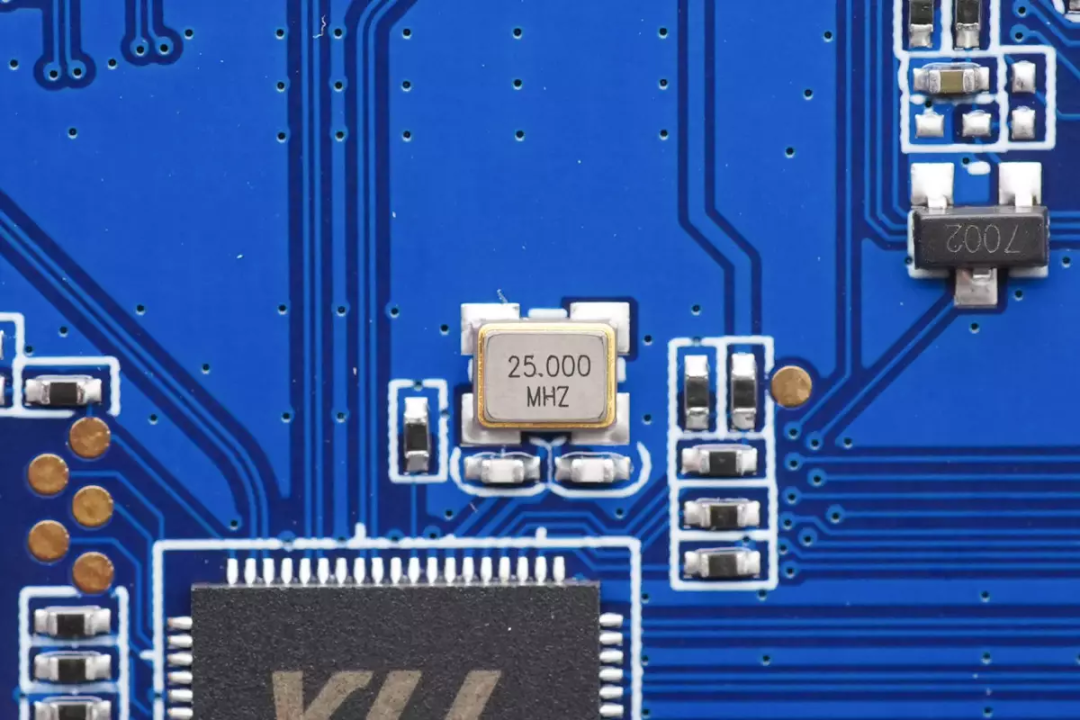

VL822外置25.000MHZ时钟晶振。

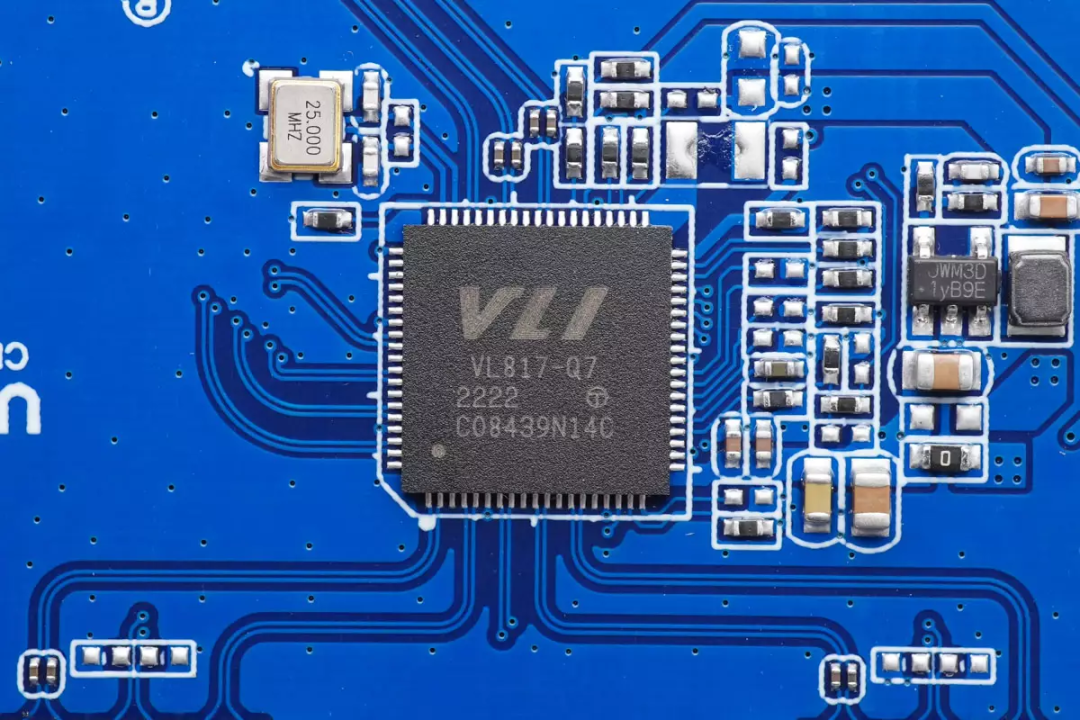

另一颗USB HUB芯片型号为VL817-Q7，是一颗5G速率的集线器芯片，用于接口扩展。

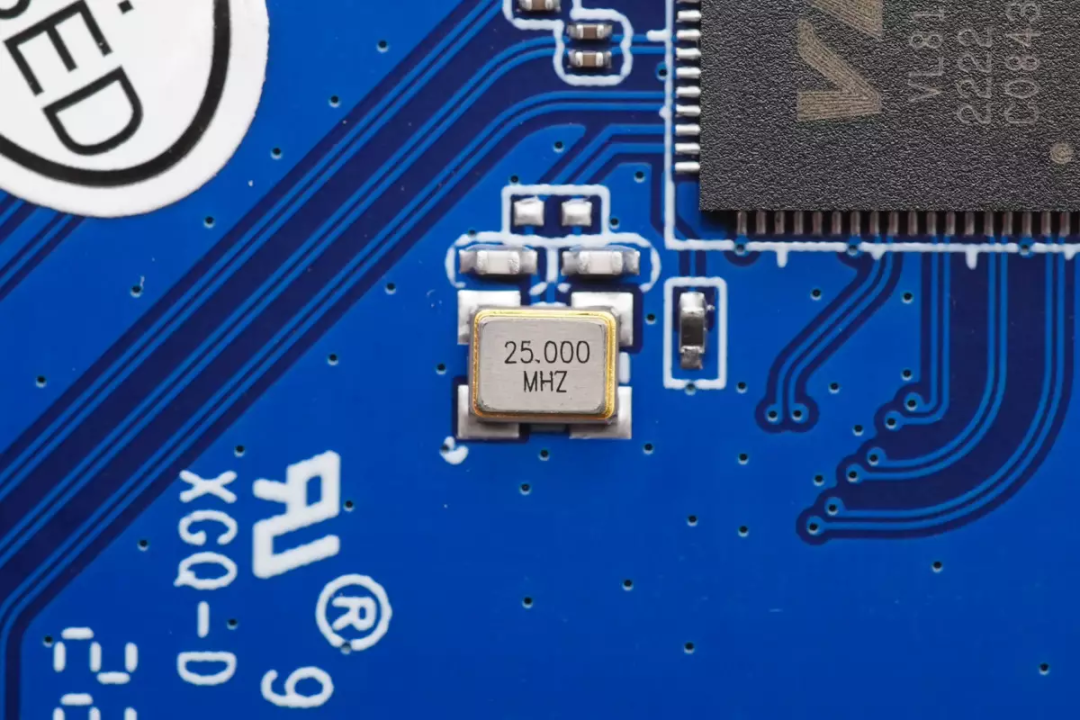

外置25.000MHZ时钟晶振特写。

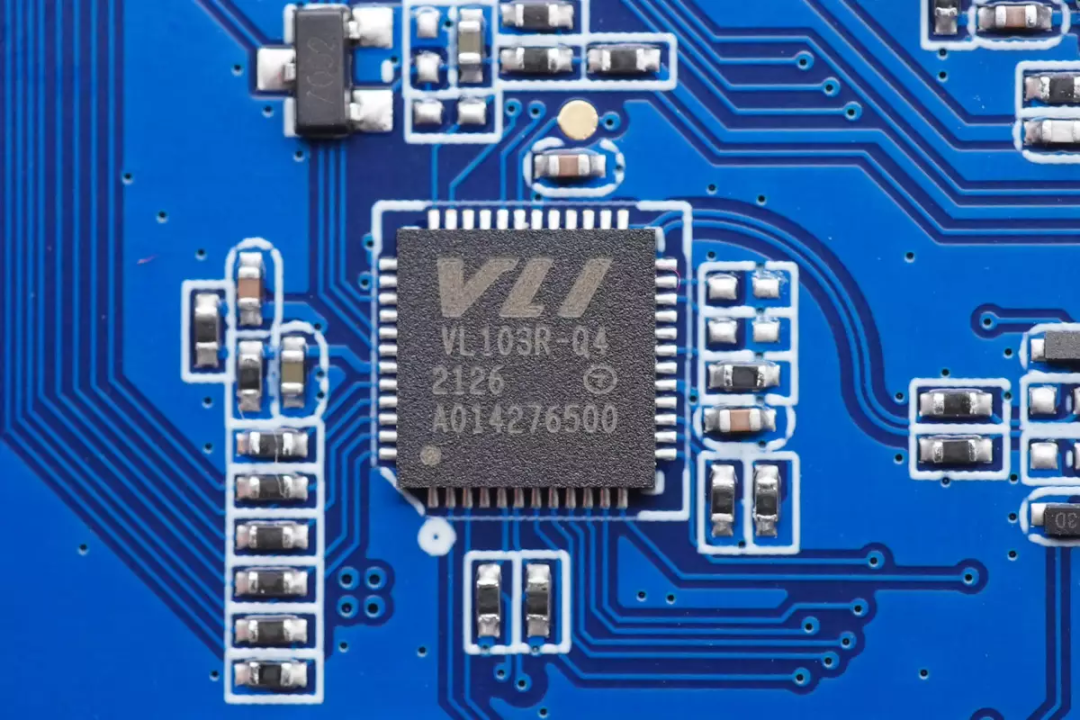

威锋电子VL103R-Q4是一颗DP交替模式和PD3.0控制器，用于USB-C接口控制。

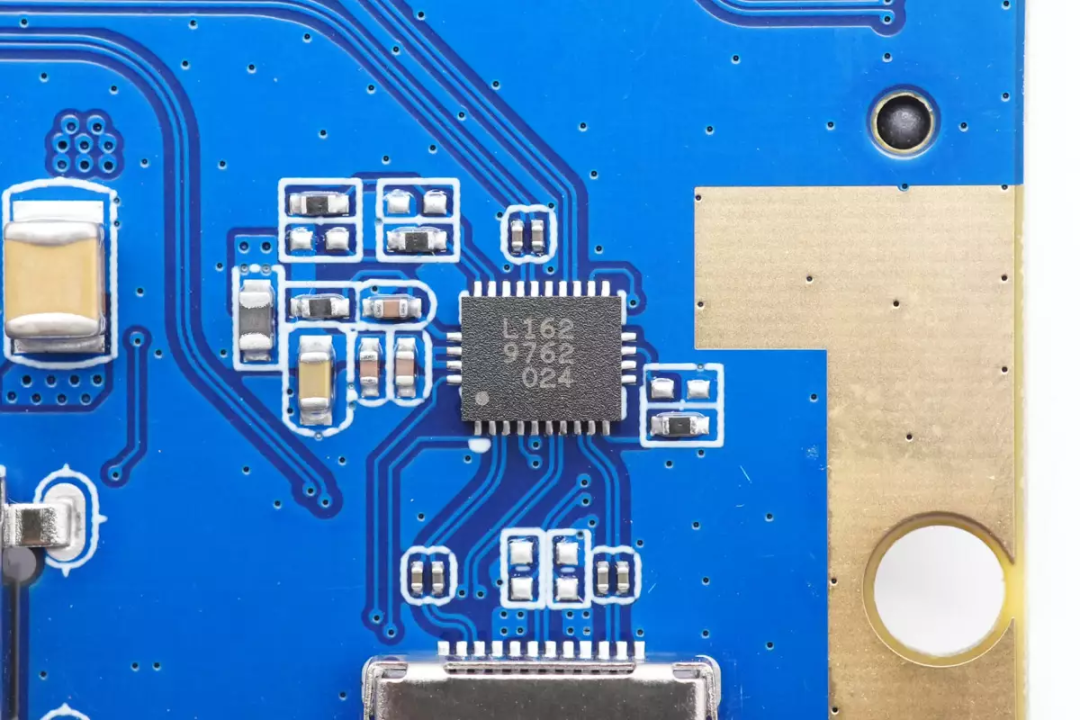

威锋电子 VL162 USB Type-C 复用器，数据切换开关支持USB3.2，采用QFN-28封装，用于USB-C接口正反插功能。

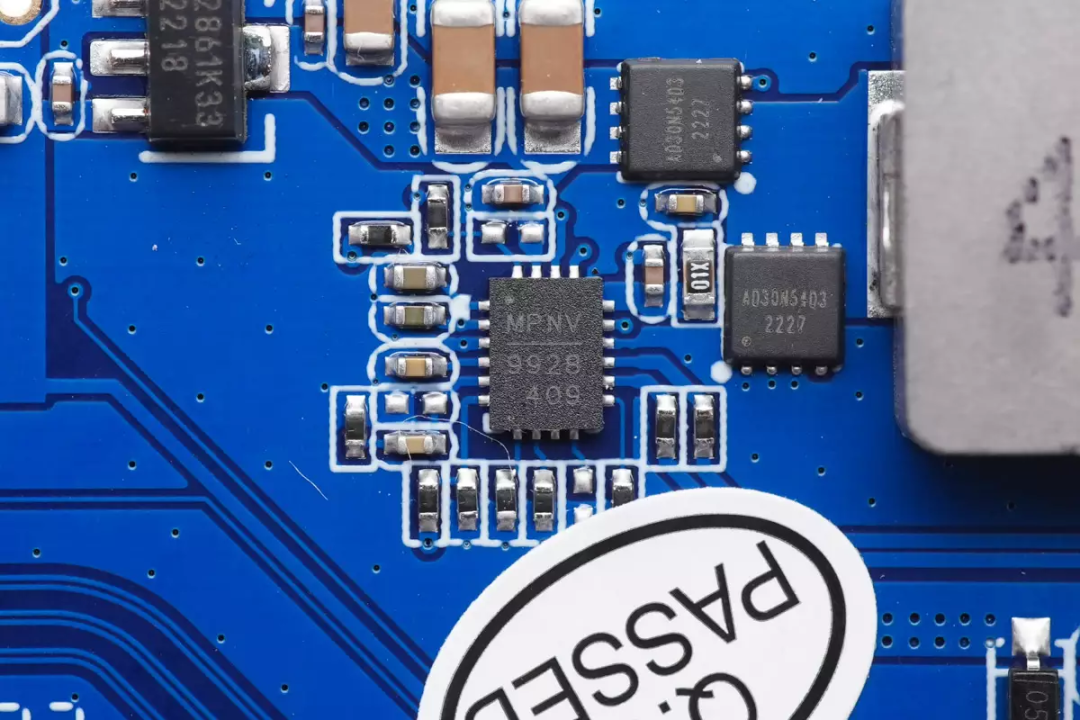

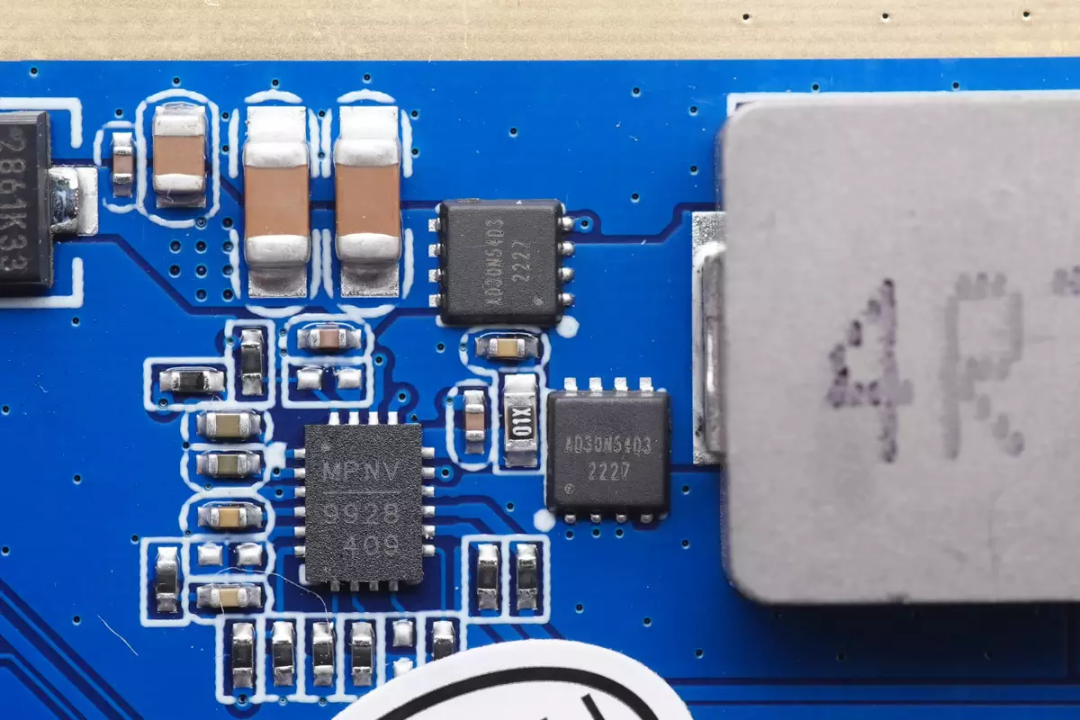

降压控制器来自MPS，型号MP9928，是一颗电流模式的同步降压控制器，支持60V输入电压，内置双NMOS驱动，具备逐周期电流限制和输出过电压保护，用于降压为USB-C口供电。
两颗同步降压管来自砹德曼，型号为AD30N54D3，NMOS，耐压30V，导阻为5.7mΩ，采用PPAK3*3封装。

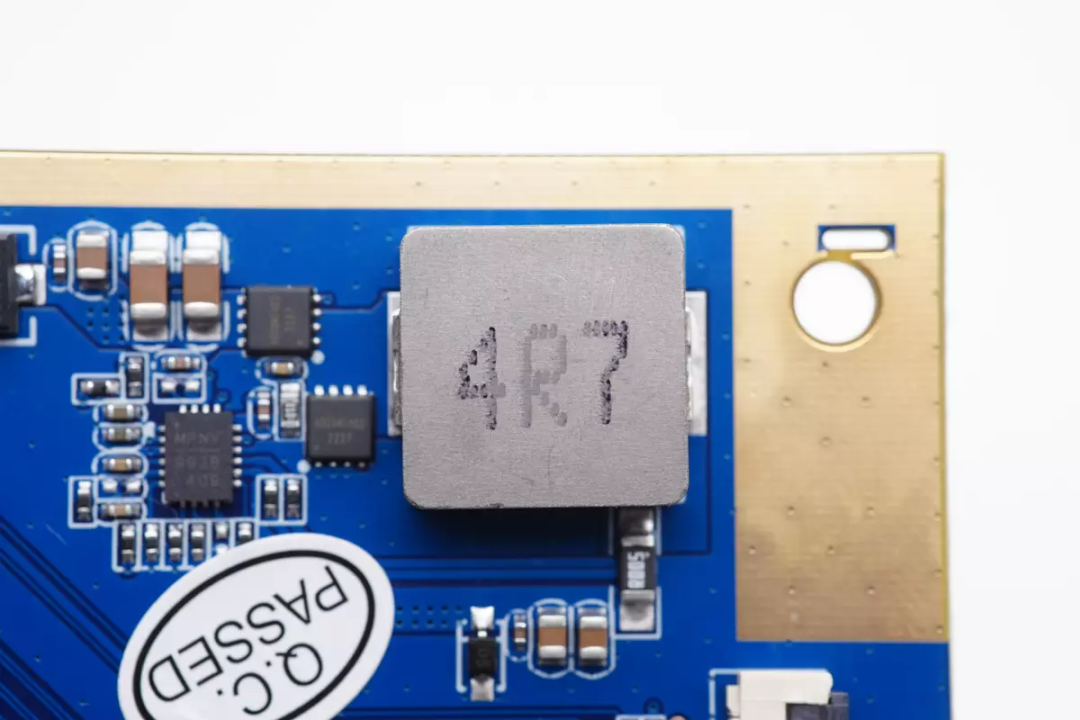

4.7μH合金降压电感特写。
两颗4435 PMOS用于两个接口输出直通功能。

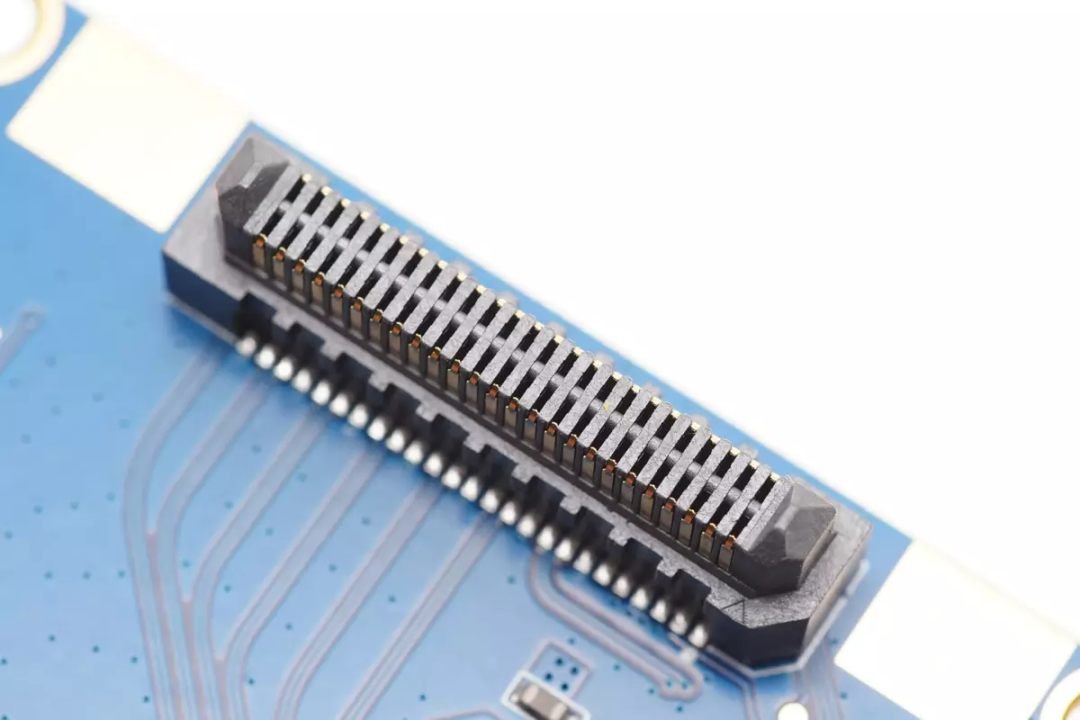

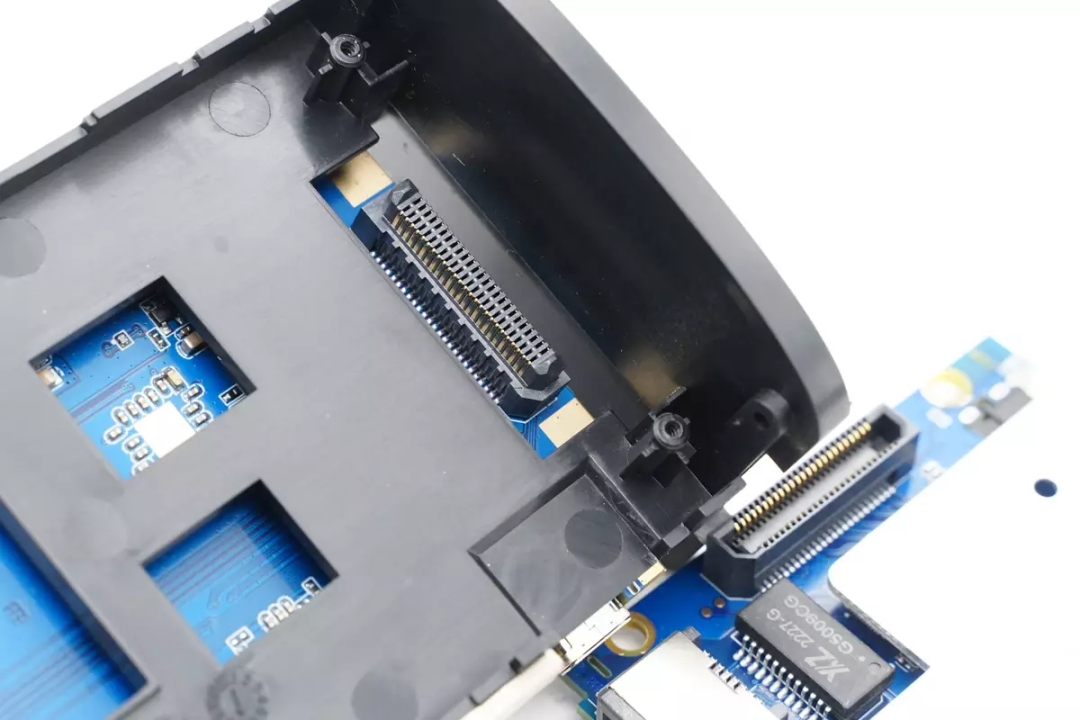

连接两片PCB的BTB连接器特写。

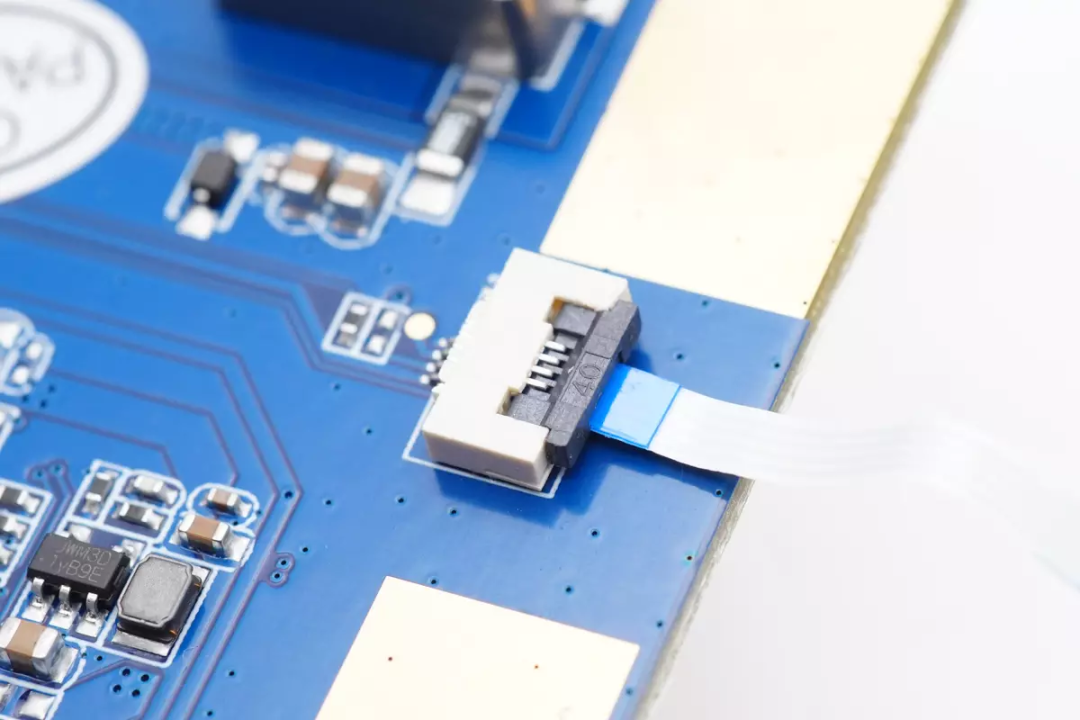

连接电源按钮的排线座特写。
连接另一片视频转换接口和读卡器的BTB连接器。

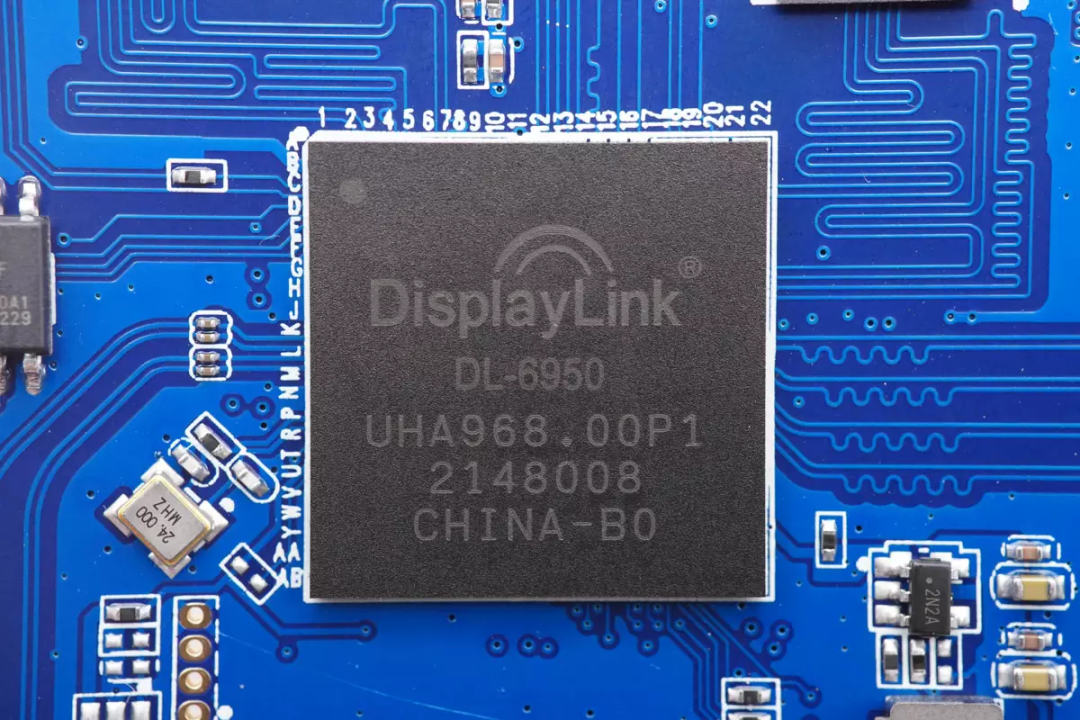

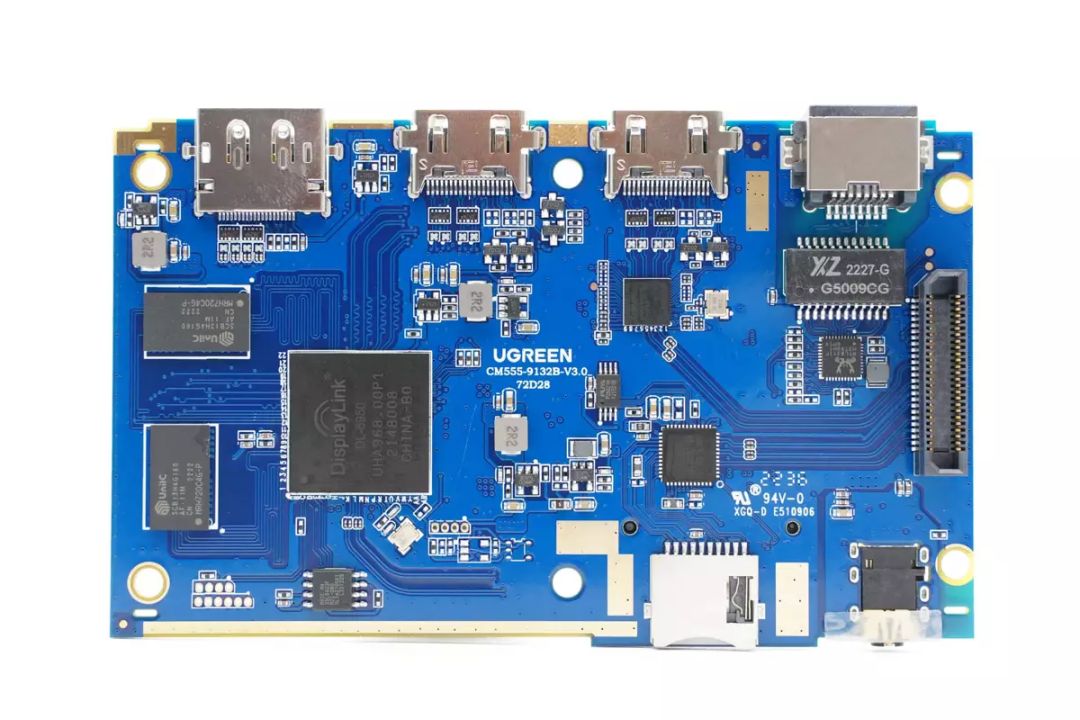

在另外一片PCB上为视频转换功能，采用Synaptics的Displaylink芯片DL-6950，是一种纯USB解决方案，支持USB-A或者USB-C接口，用于USB信号转换为DP和HDMI信号输出，扩展显示屏幕。
芯片内部集成USB3.0接口，DL3解编码器，两个DP接口，两个HDMI2.0接口，千兆以太网和音频接口，可直接连接DP及HDMI显示器使用。

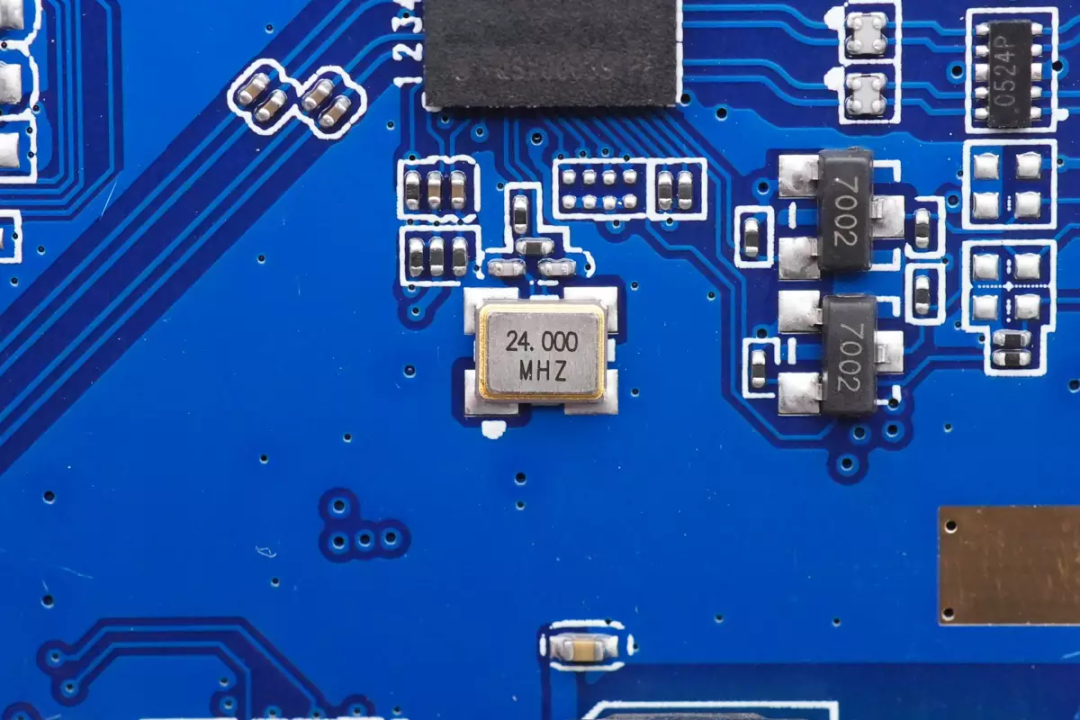

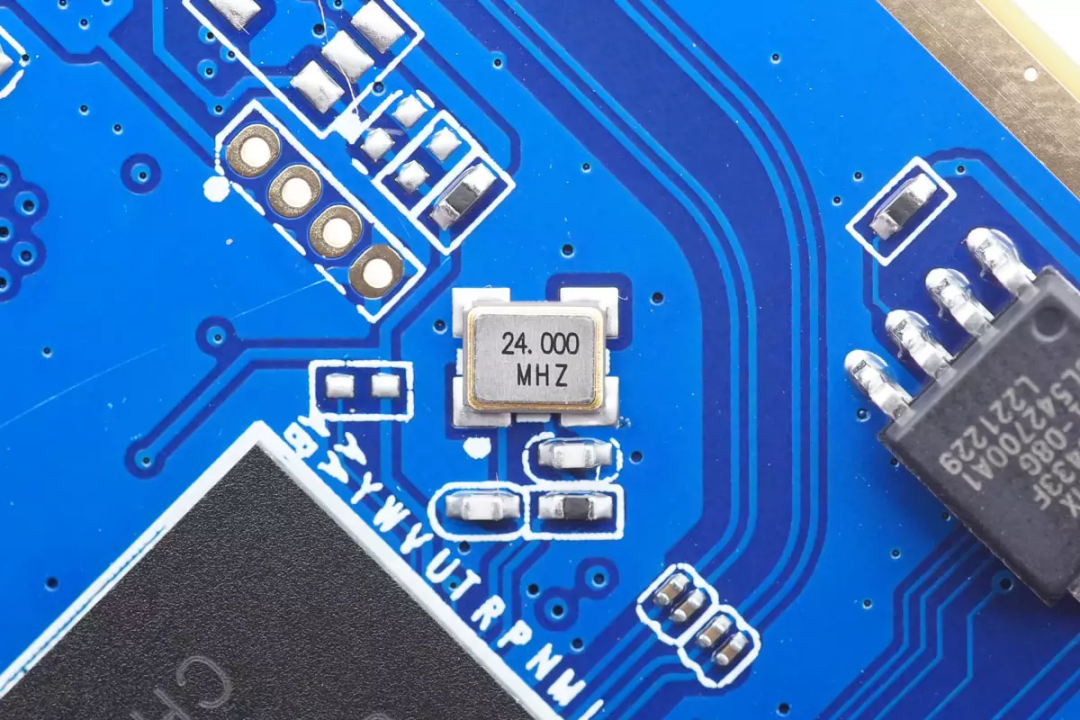

DL-6950外置24.000MHz时钟晶振特写。

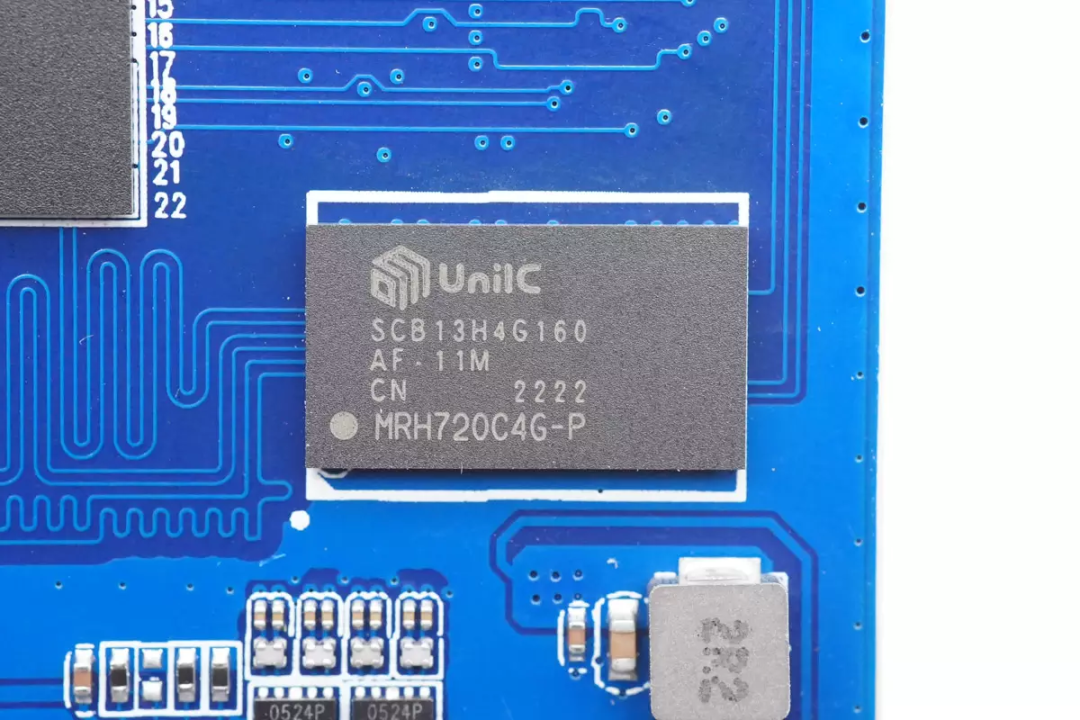

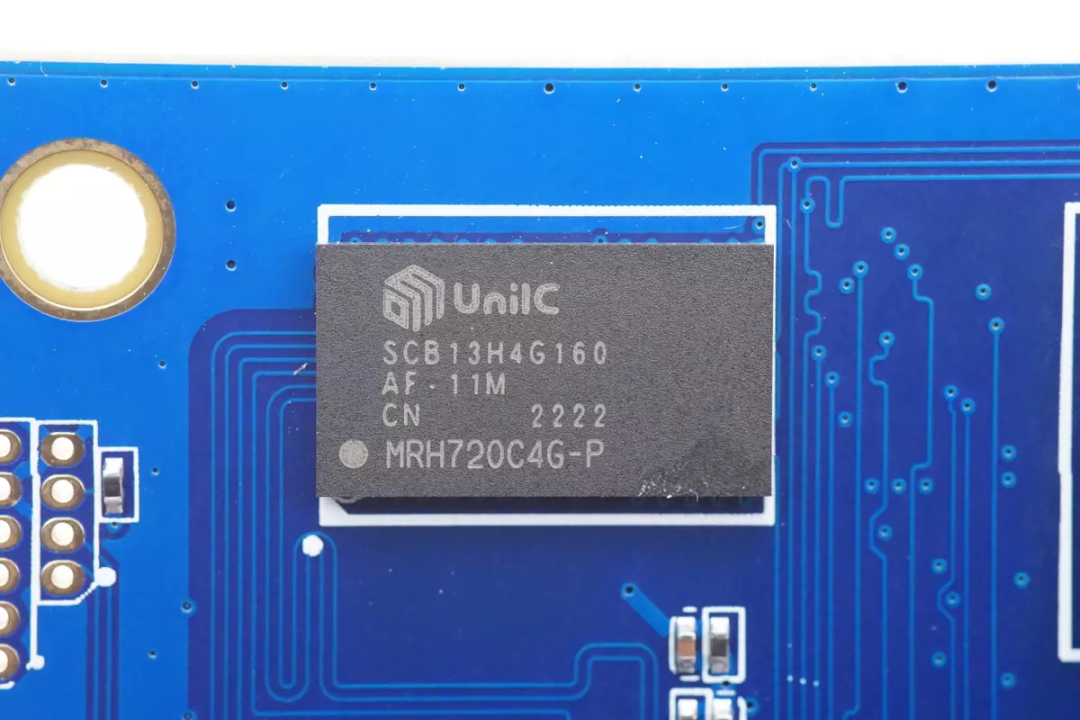

视频转换芯片外置两颗西安紫光国芯内存，型号为SCB13H4G160AF，是一颗4Gb容量的DDR3L内存，两颗组成1GB容量。
另一颗内存颗粒特写，两颗型号相同。

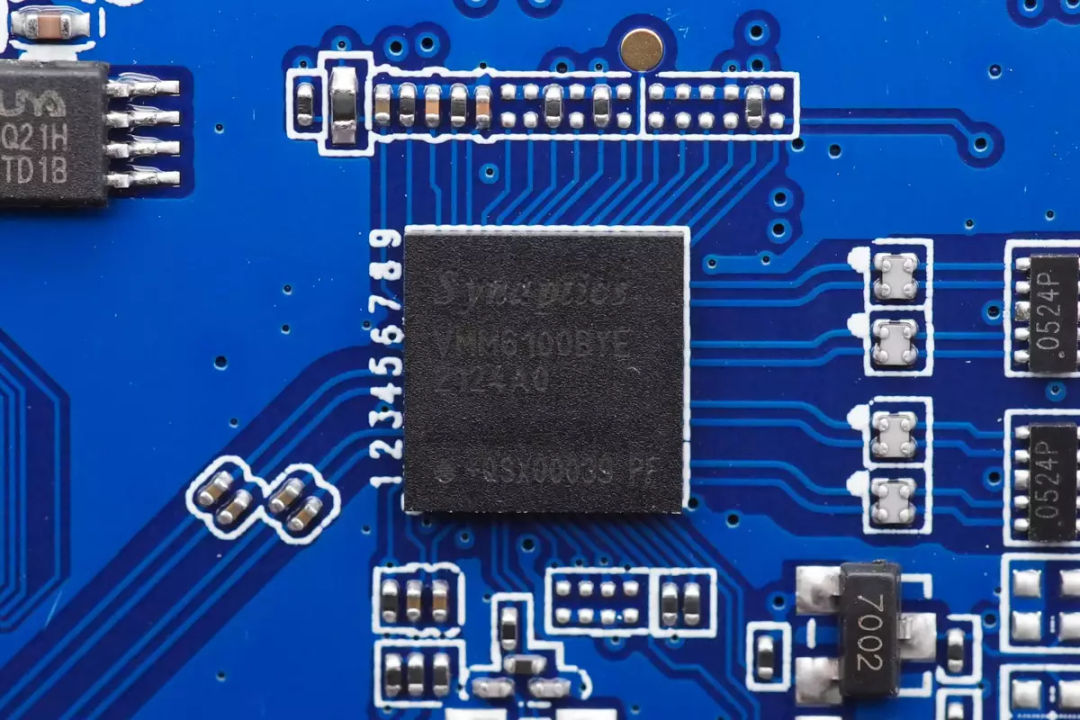

支持8K输出的HDMI接口由Synaptics VMM6100驱动。
VMM6100外置24.000MHz晶振特写。

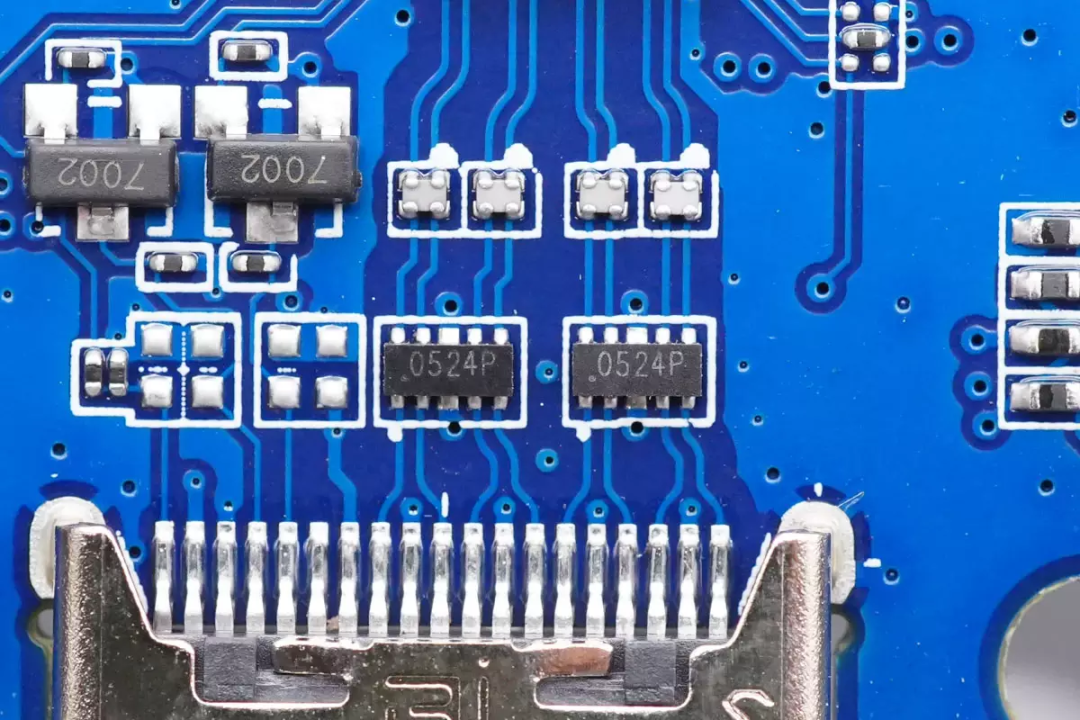

用于HDMI接口静电保护的ESD保护器件，丝印0524P。

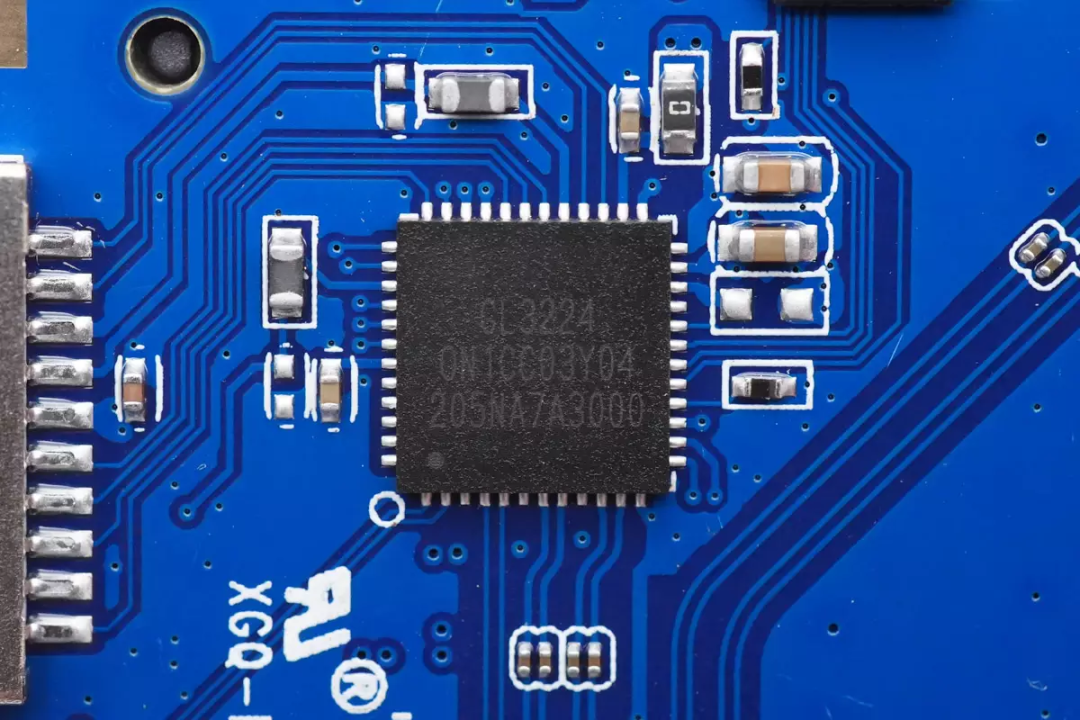

创惟 GL3224用于外置读卡器功能，支持SD、TF卡的读写。

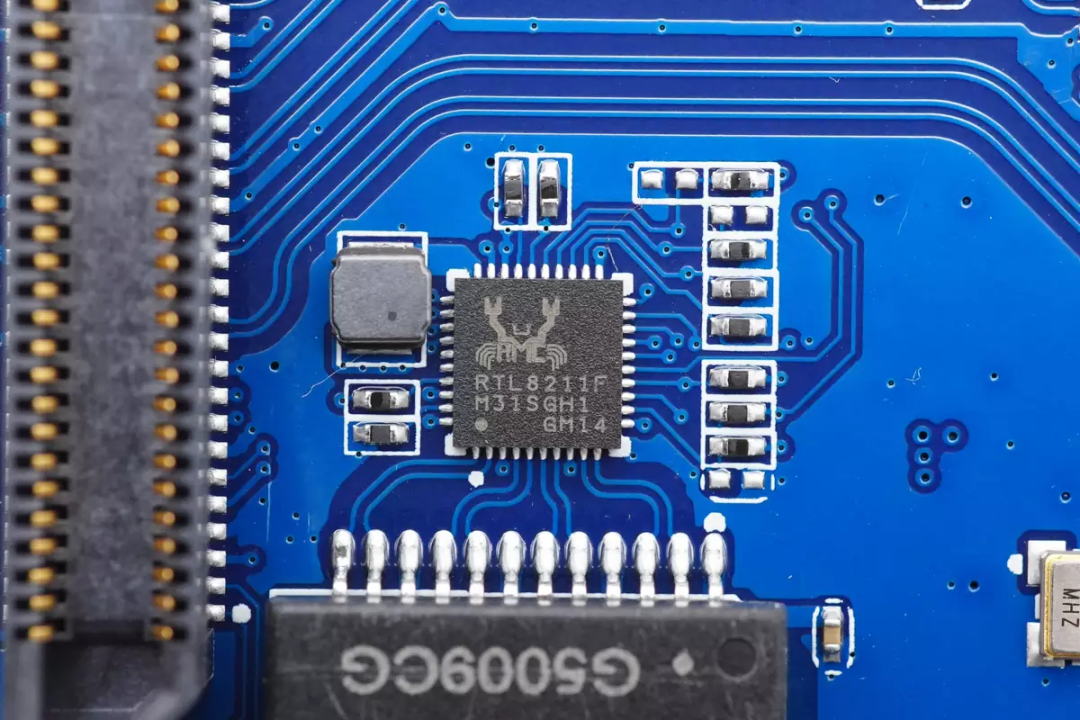

网口收发芯片来自REALTEK瑞昱半导体，型号RTL8211F。

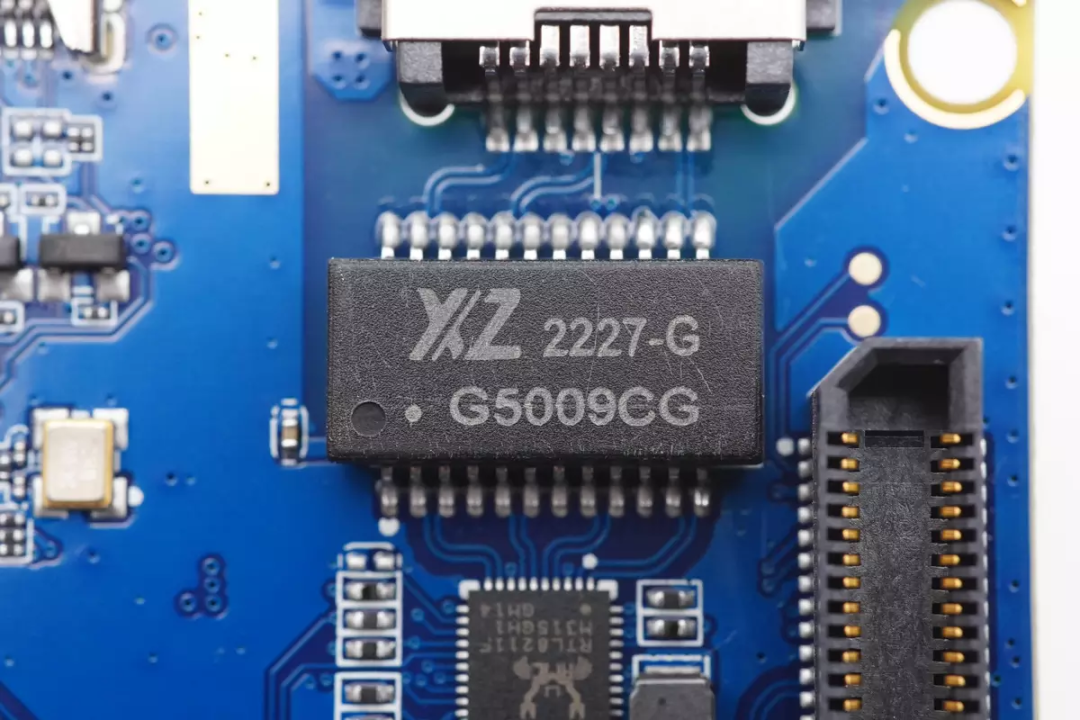

G5009CG网络隔离变压器特写。

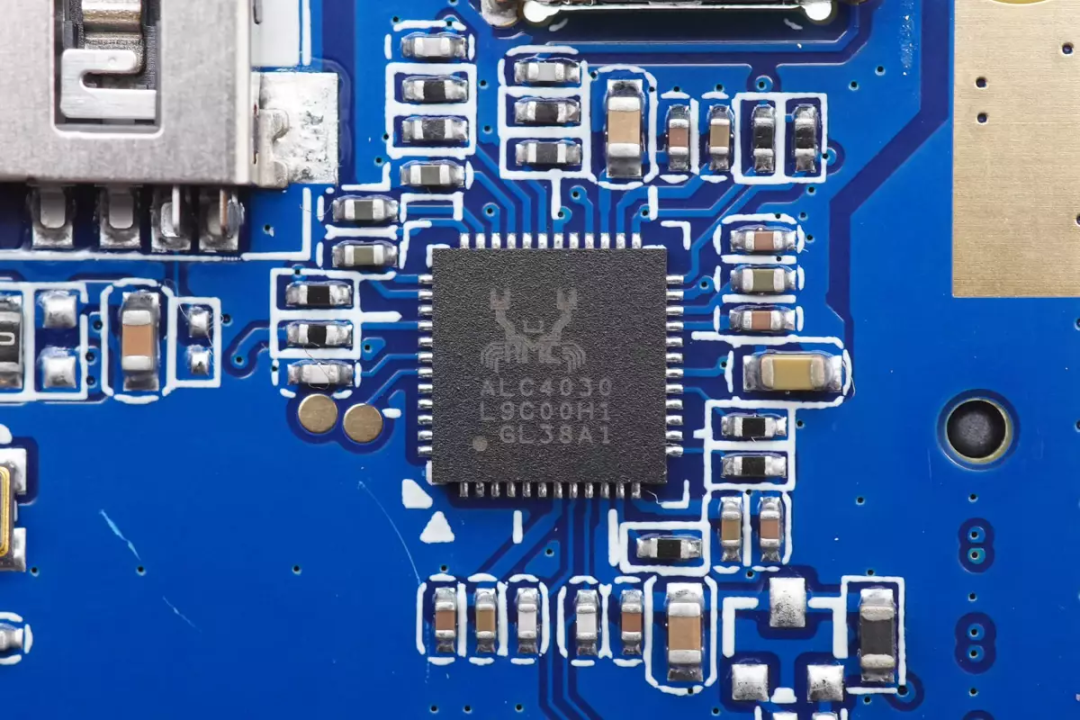

瑞昱ALC4030耳机声卡芯片用于扩展坞3.5mm音频接口。

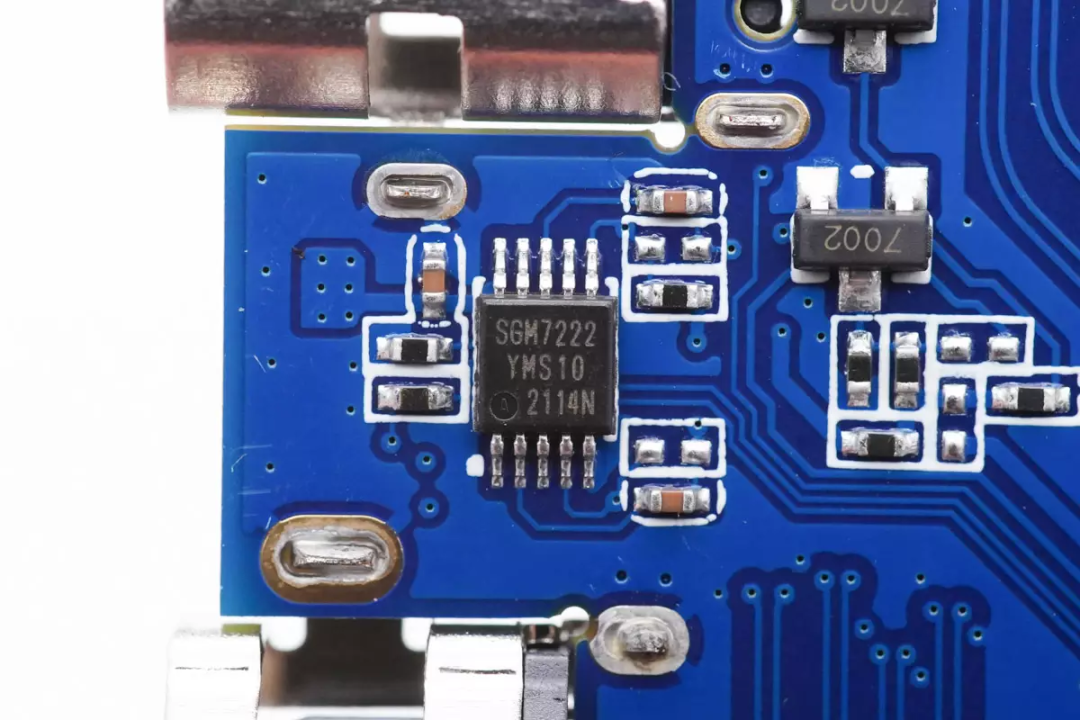

圣邦威SGM7222用于信号切换功能。
一颗无标MCU芯片用于开关机控制。
用于自供电的USB-C接口特写。

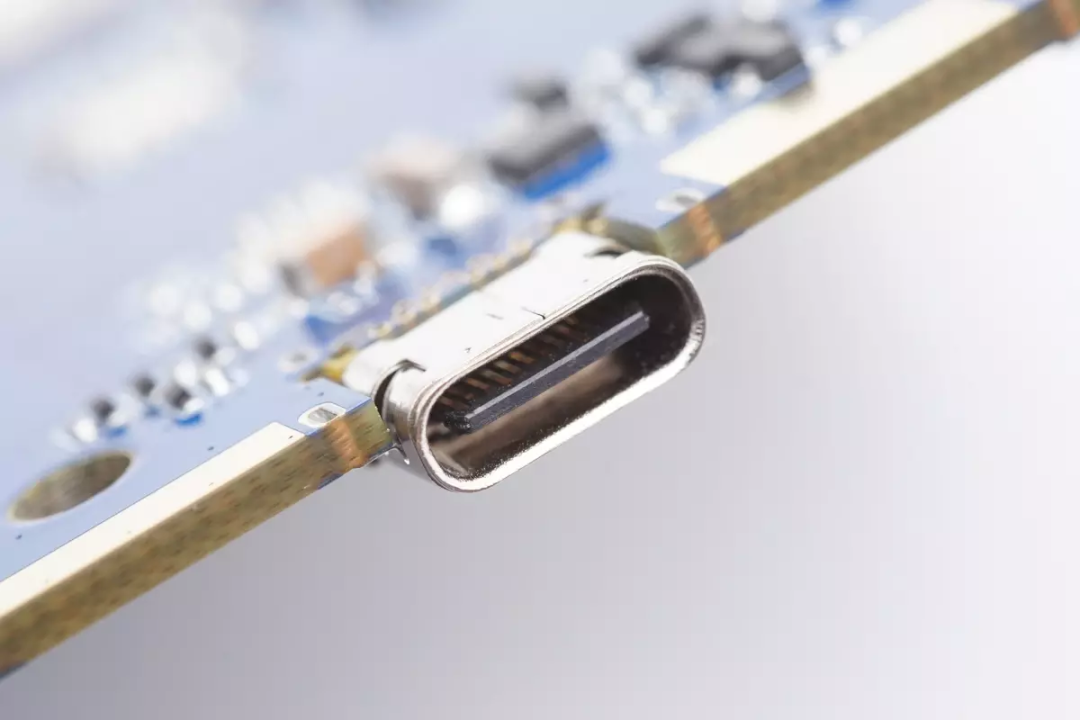

连接笔记本电脑的USB-C接口特写。

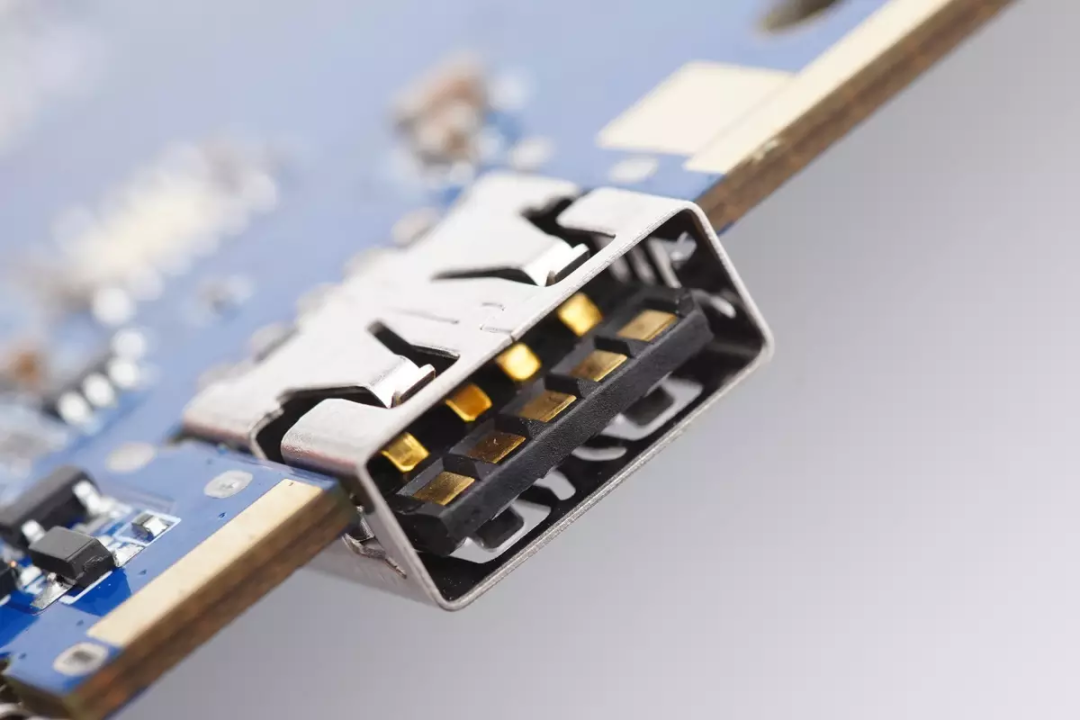

USB3.0 A口特写。
另一个USB3.0 A口。

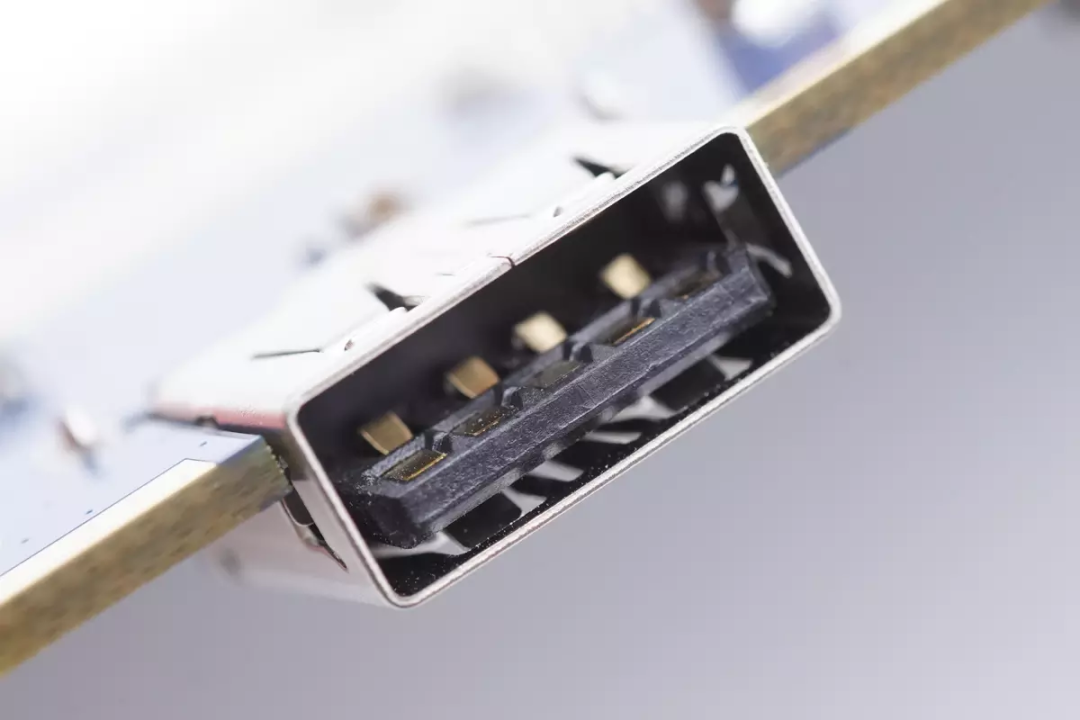

机身前面的USB3.0 A口特写，支持10Gbps传输速率。

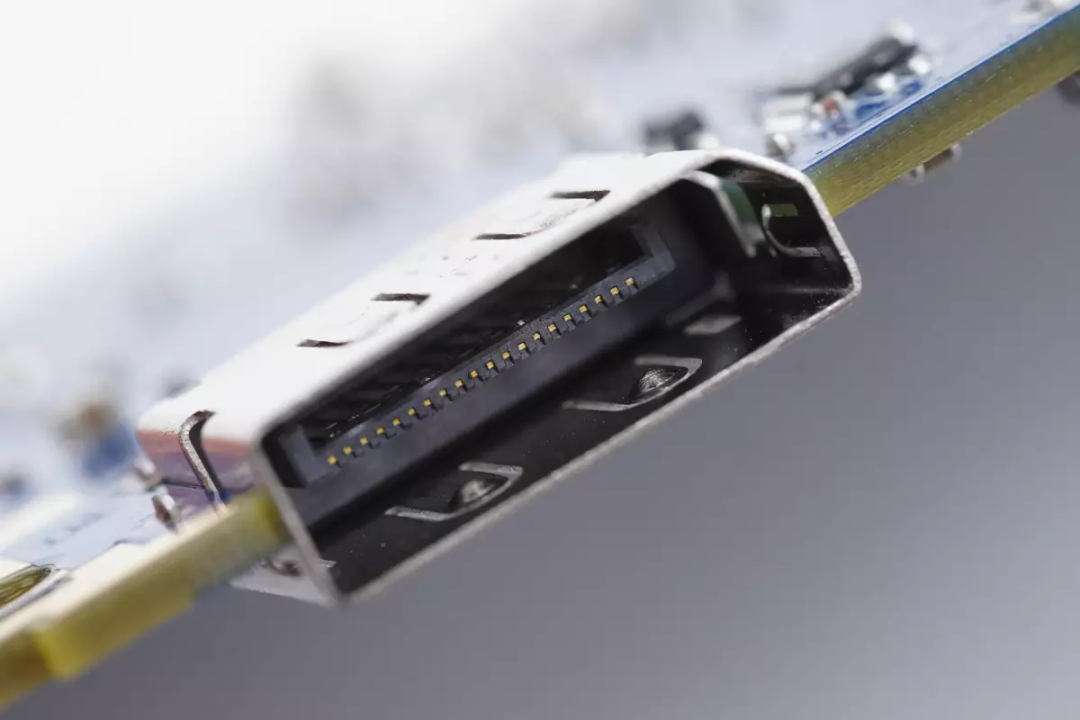

DP视频输出接口特写。

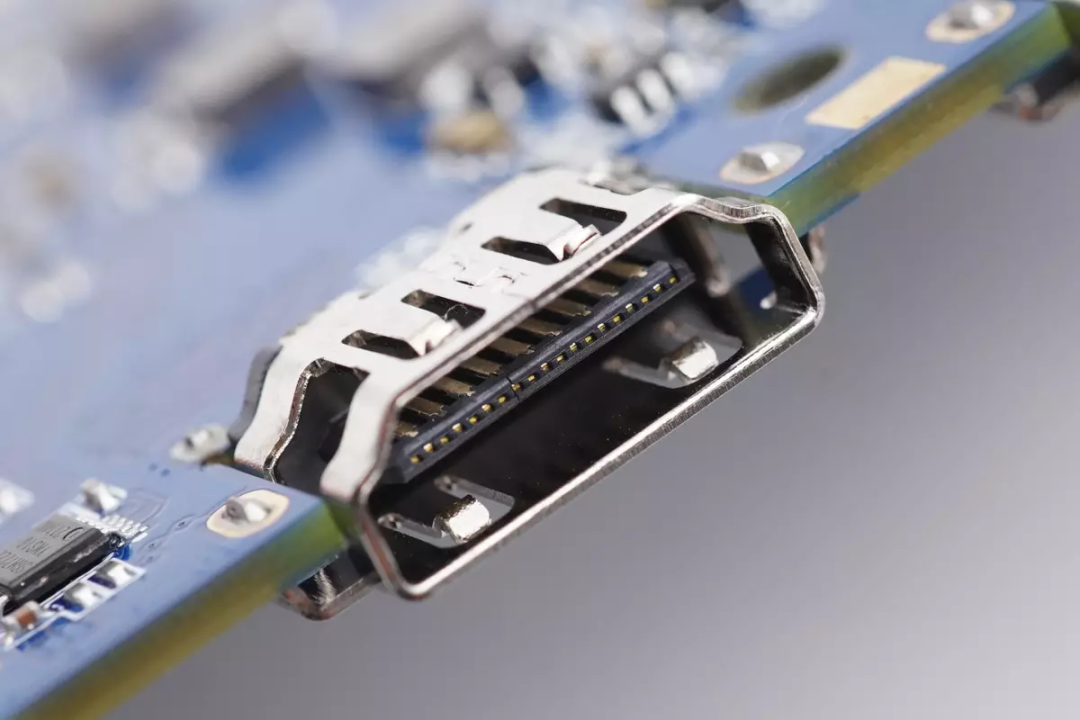

支持4K输出的HDMI接口特写。

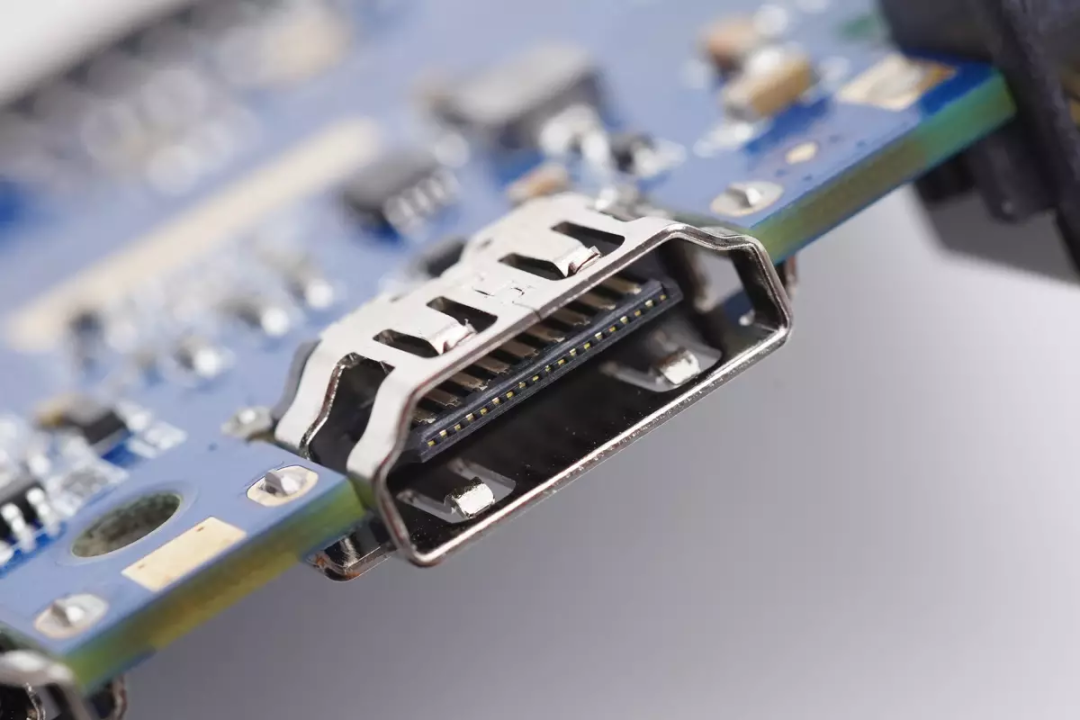

支持8K输出的HDMI接口特写。

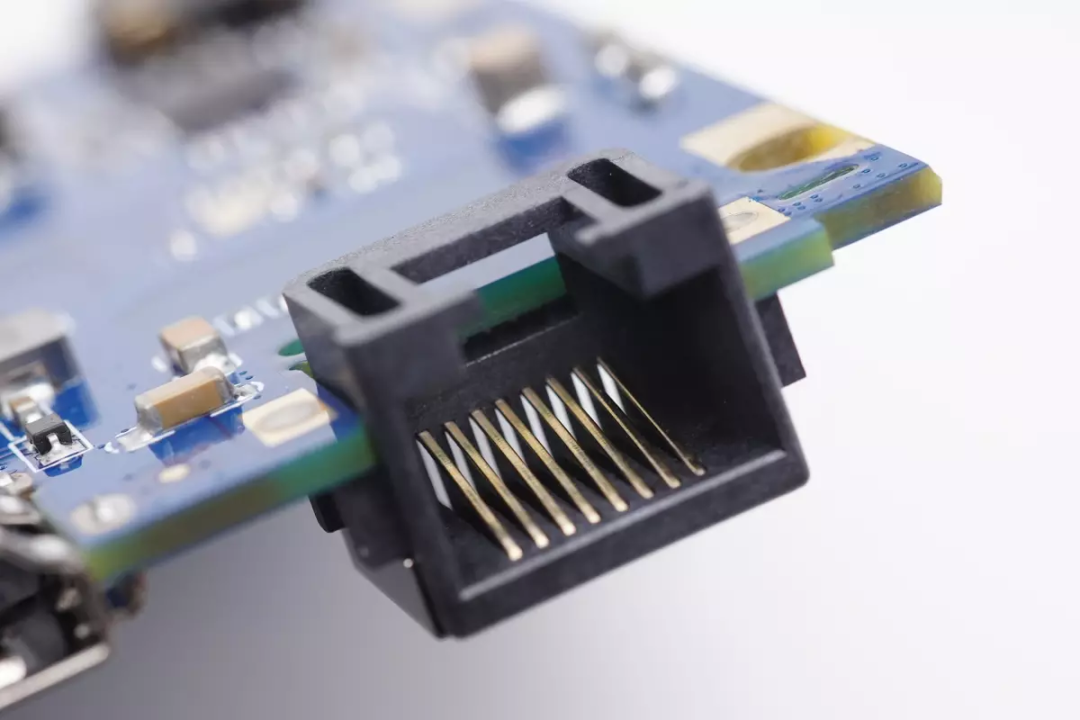

RJ45网线接口沉板贴片焊接。

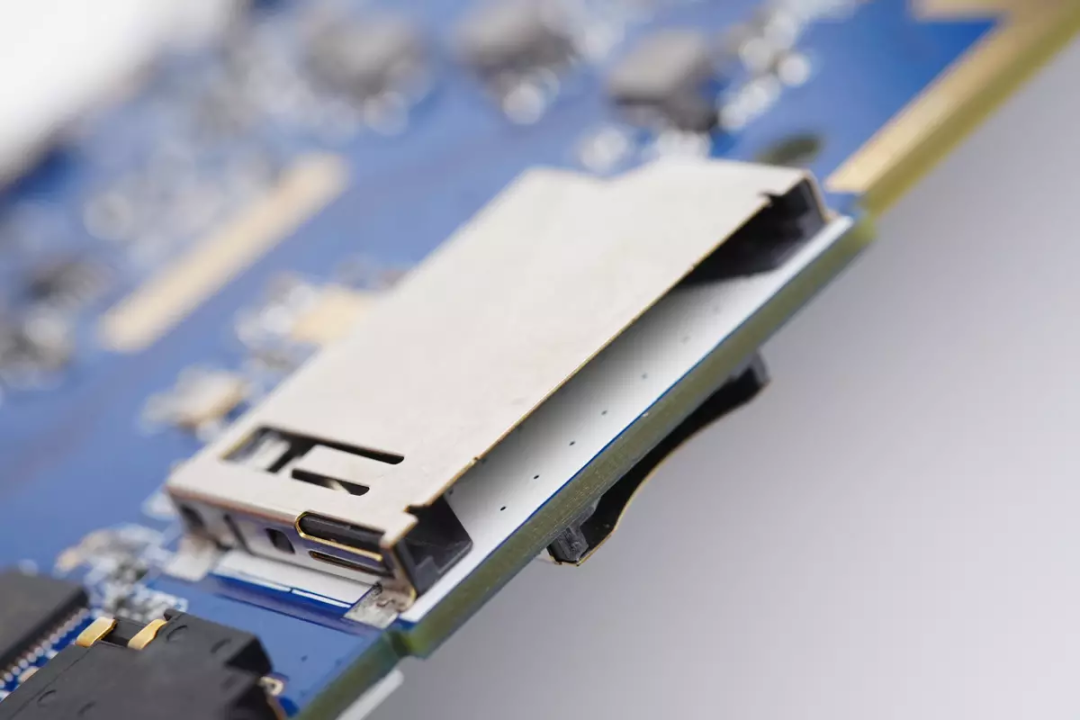

SD卡槽特写，为贴片焊接。
TF卡槽焊接在SD卡槽的另外一面。

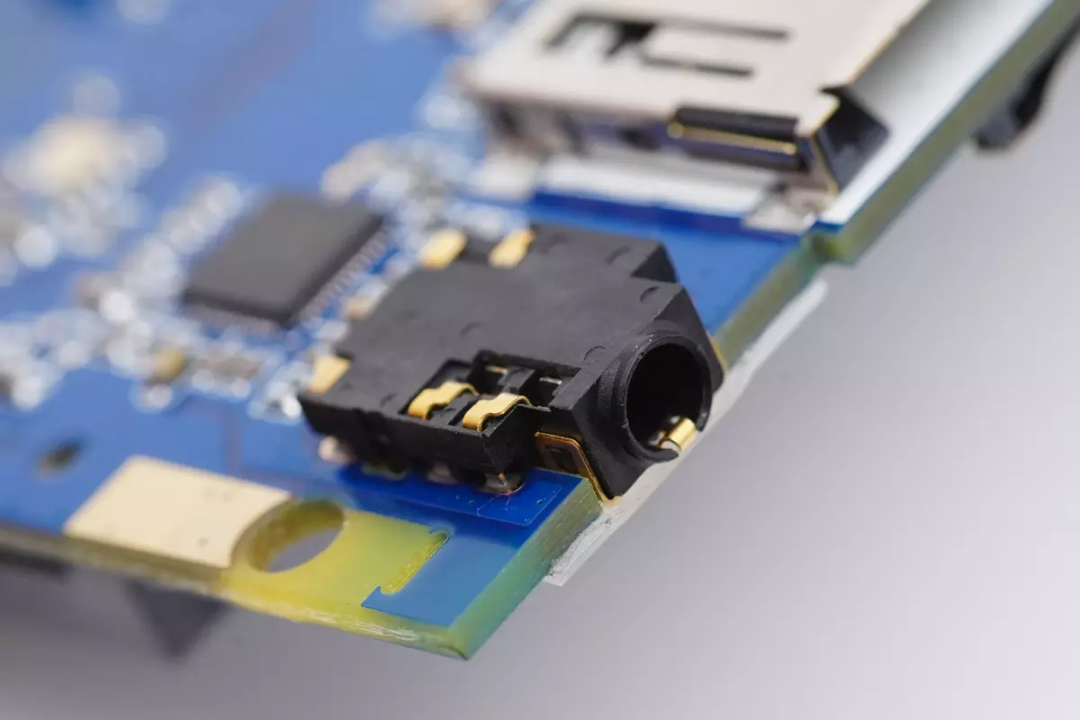

3.5mm耳机插孔特写。

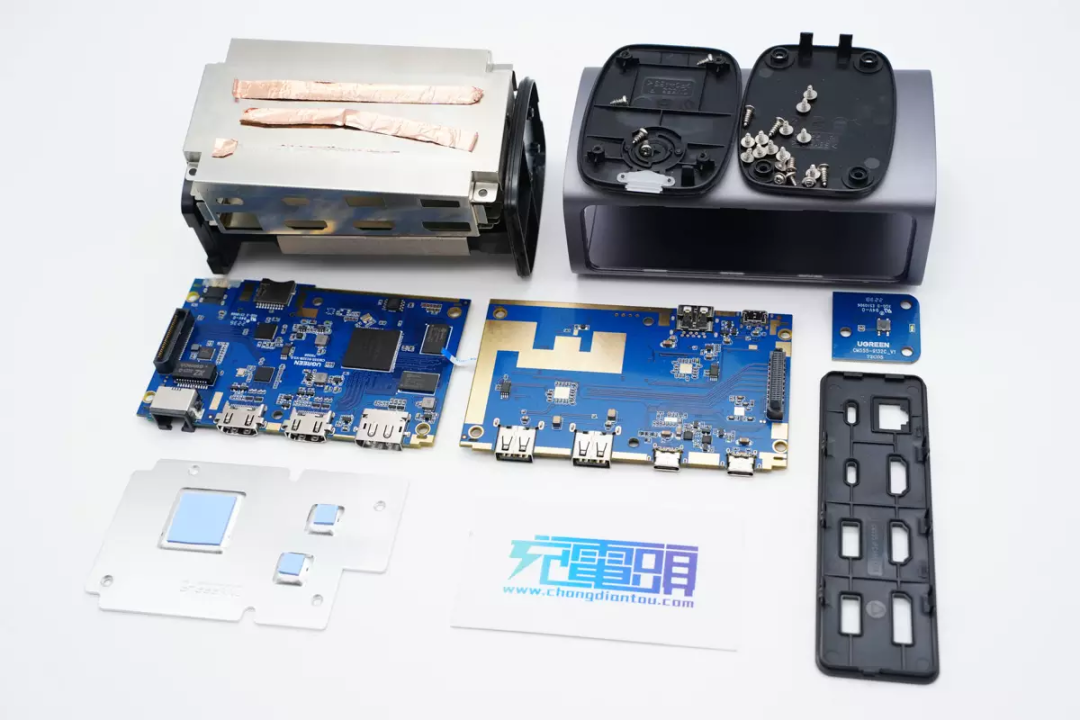

全部拆解一览，来张全家福。
充电头网拆解总结
绿联推出的这款多功能扩展坞为立式设计，前后均设有接口，使用方便美观大方。扩展坞内部集成DisplayLink技术，可同时外接三个显示器，支持四屏显示，满足拓展及镜像模式，大幅提升工作效率。这款扩展坞具有非常好的兼容性，适配主流型号的笔记本电脑，支持8K分辨率输出和PD充电功能，笔记本通过USB-C接口一线连通，即可实现外设扩展。
充电头网通过拆解了解到，这款扩展坞内部采用DisplayLink技术，采用DL-6950芯片用于DP和HDMI接口扩展，并内置VMM6100芯片用于8K HDMI输出。USB接口采用威锋VL822与VL817进行接口扩展，使用VL103进行USB-C接口控制，内置创惟GL3224用于读卡器功能。机身内部采用两片PCB组合，对应发热芯片使用导热垫和铝合金散热板进行降温，确保长时间稳定可靠运行。
