拆解报告：图拉斯50W双USB-C小冰块充电器

----- 充电头网拆解报告第2462篇 -----

前言

图拉斯推出了一款全新的小冰块充电器，这款充电器升级到双PD接口，支持最大50W输出功率，也支持双口同时快充，能够同时满足两部iPhone快充，还能为MacBook笔记本快充，更加实用。内部采用双路PI电源芯片，采用双路电源，单口输出支持50W输出功率，双口同时输出支持功率动态分配。

这款充电器基于图拉斯Tora-Ice控温系统设计，支持智能控温，并通过全新的内部设计，提高散热能力，提升快充的安全性和稳定性，更提高用户的使用体验。下面充电头网就对这款充电器进行拆解，一起看看内部的用料和设计。

此前充电头网还拆解过图拉斯30W氮化镓小冰块充电器、图拉斯迷你30W氮化镓充电器、图拉斯迷你20W PD快充充电器、图拉斯65W 2C1A多口快充桌面插座等产品，欢迎查阅。

图拉斯50W小冰块充电器开箱

包装盒正面印有产品图拉斯小冰块中英文版名称以及充电器横截面简图，中心有图拉斯品牌logo。

背面印有产品参数以及商家信息。

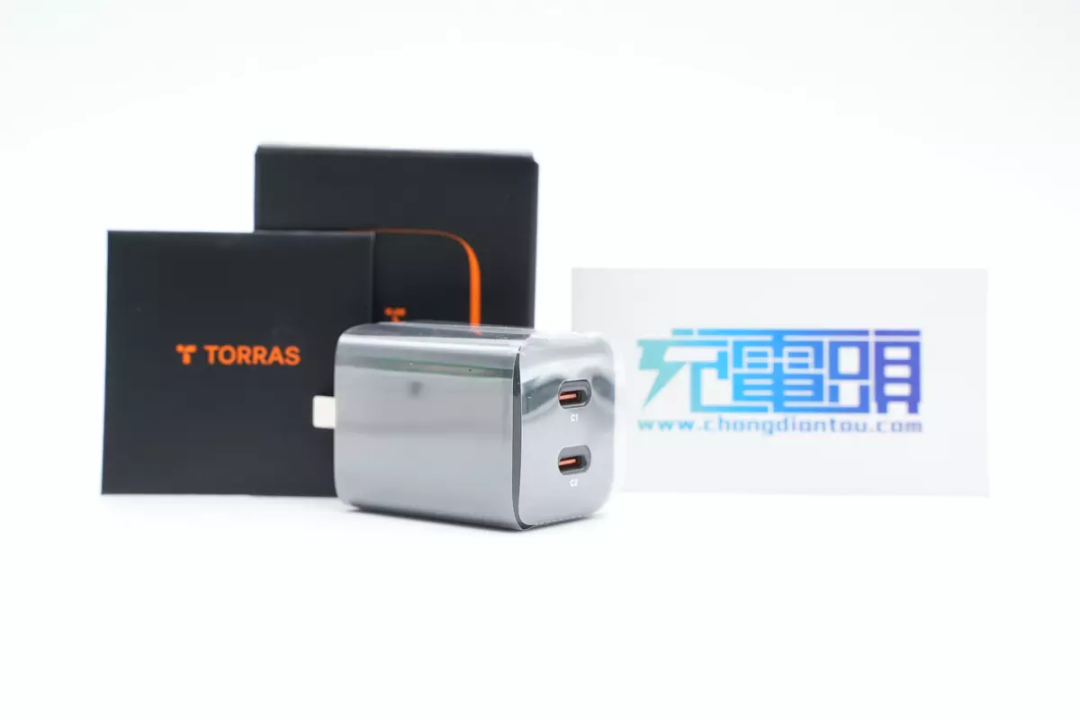

包装内含充电器以及使用说明书，充电器包裹防刮塑料膜。

图拉斯50W小冰块充电器延续小冰块系列双色注塑外壳，表面亮面工艺处理，边角过渡圆润，有经典黑、白配色可选。

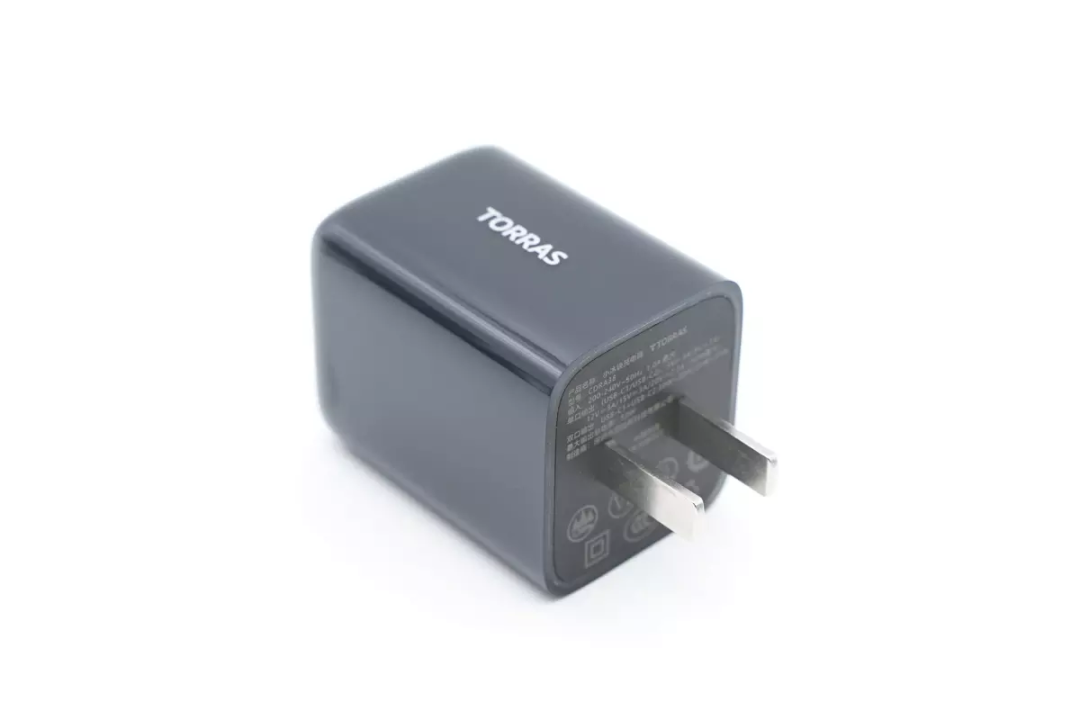

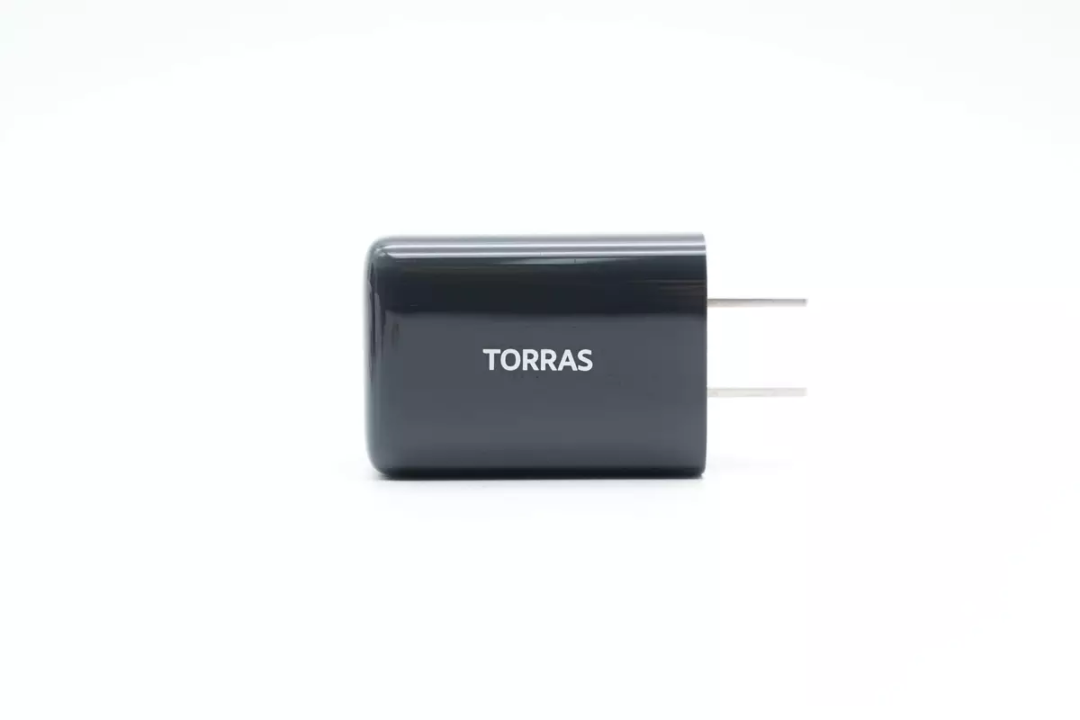

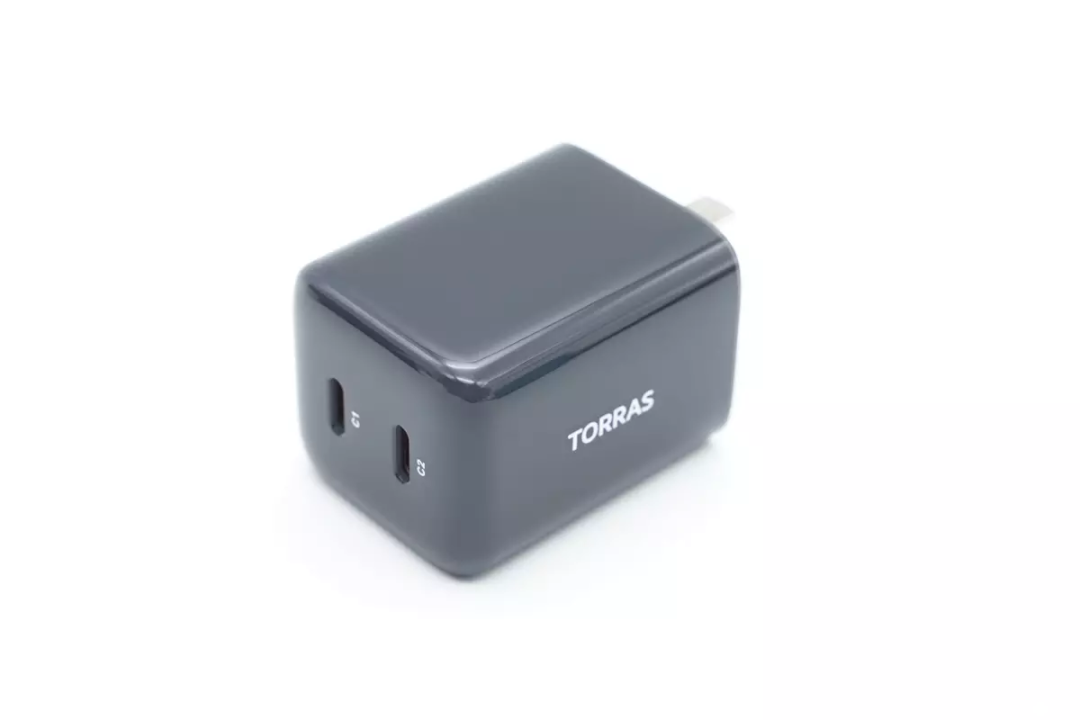

腰身一面印有TORRAS品牌。

充电器配备固定式国标插脚。

输入端看去可以明显发现外壳双层设计，底部印有充电器参数

型号：CDRA38

输入：200-240V~50Hz 1A Max

USB-C1/C2单口输出：5V3A、9V3A、12V3A、15V3A、20V2.5A

双口输出：30W+20W/20W+30W

最大输出总功率：50W

制造商：深圳市图拉斯科技有限公司

产品已通过CCC认证，以及VI级能效认证。

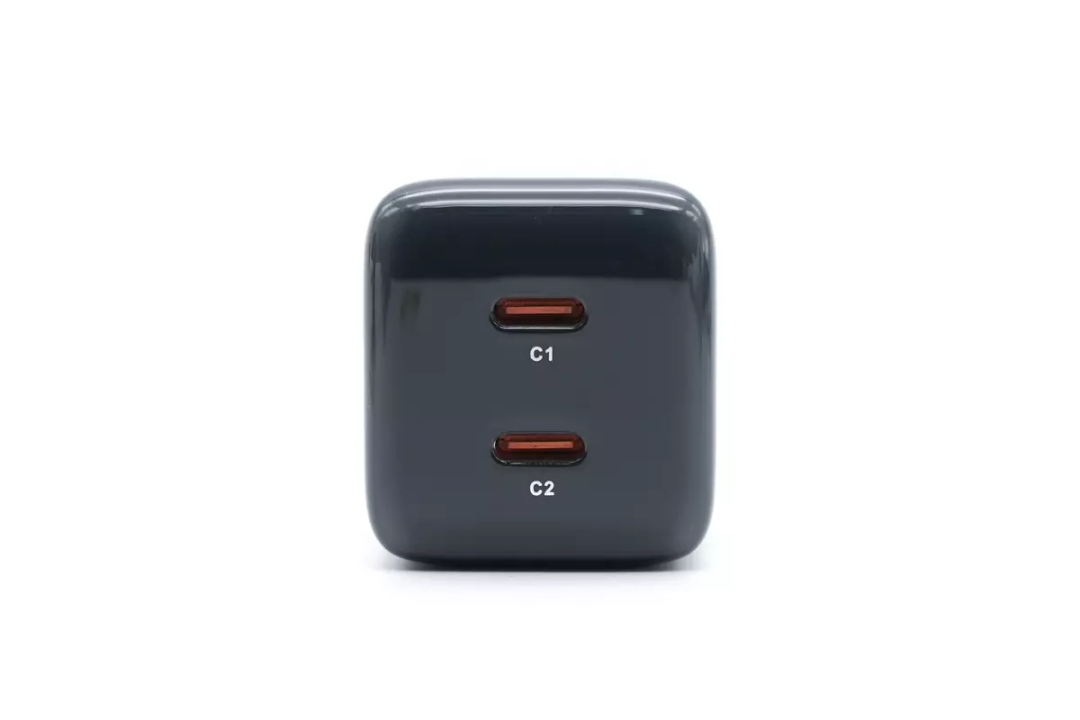

顶面设有双USB-C接口，接口旁印有C1、C2标识，方便用户区别使用，细节讲究。

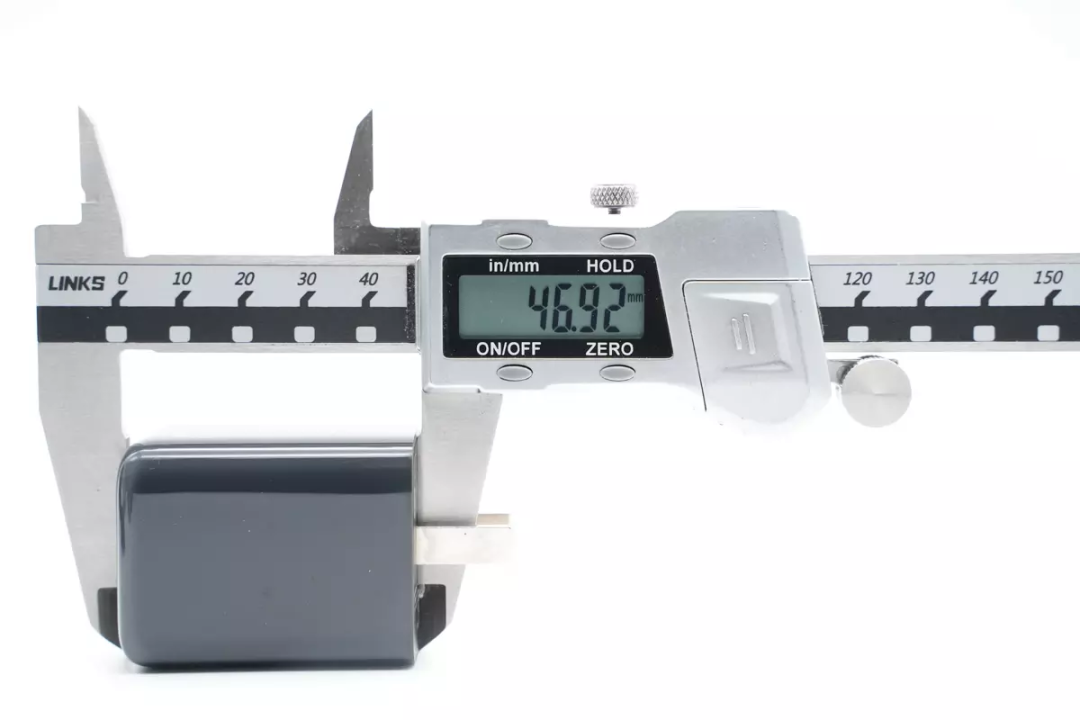

测得充电器机身高度为46.92mm。

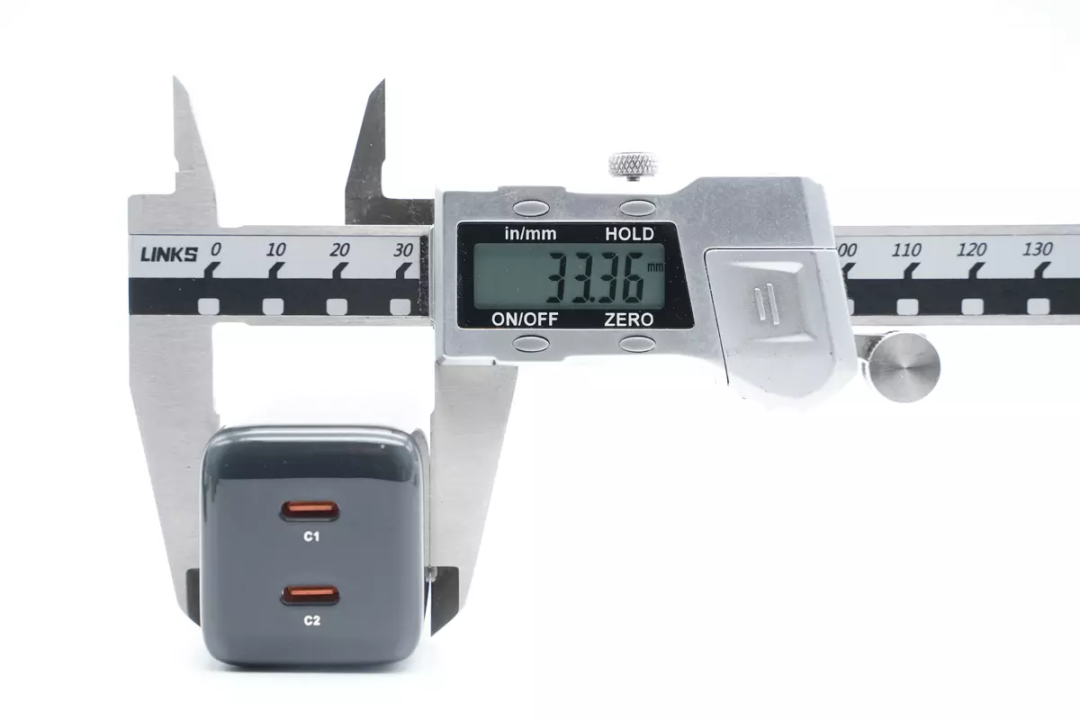

宽度为33.36mm。

厚度为36.96mm。

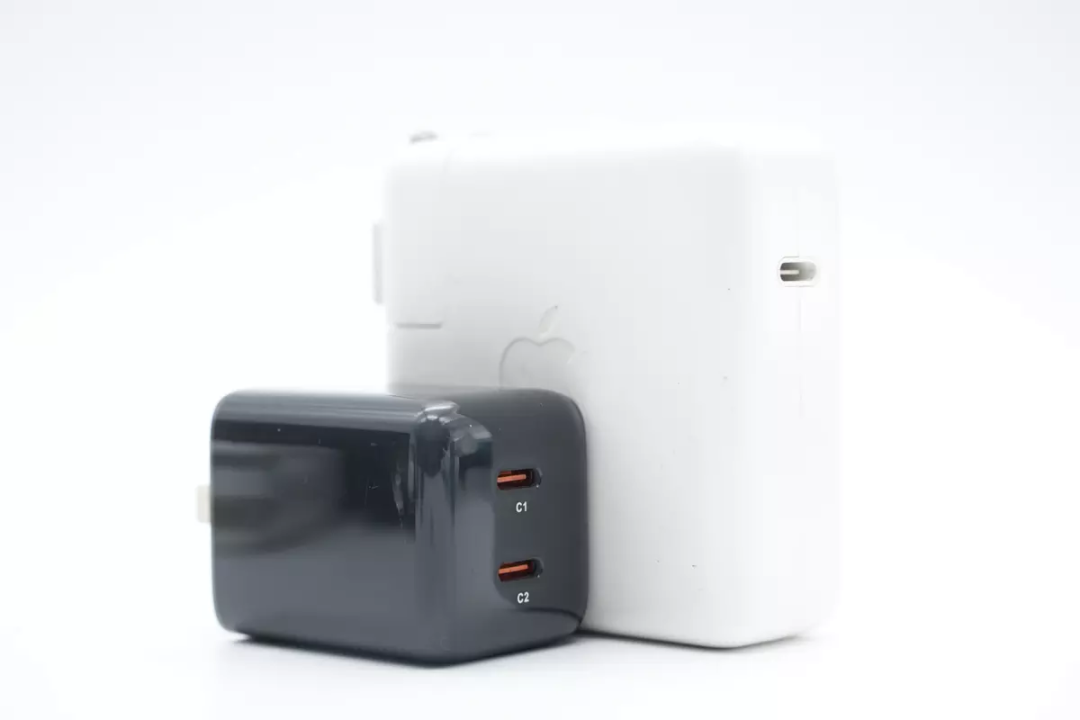

和苹果61W充电器对比，体积优势非常大。

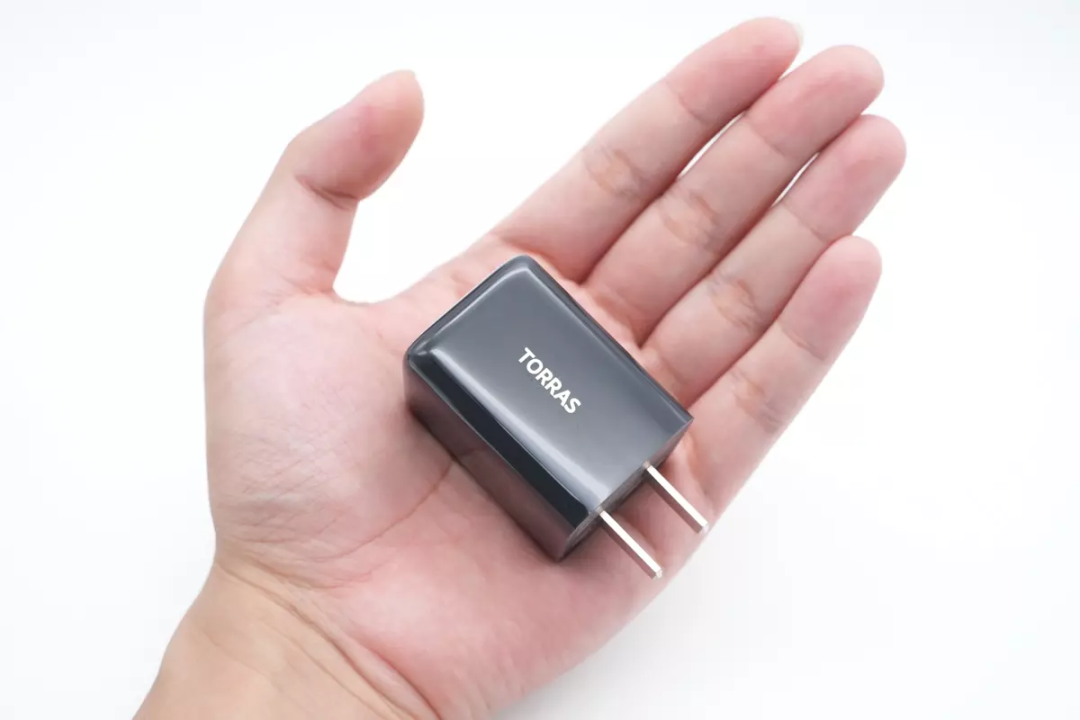

充电器拿在手上的大小直观感受，小巧精致。

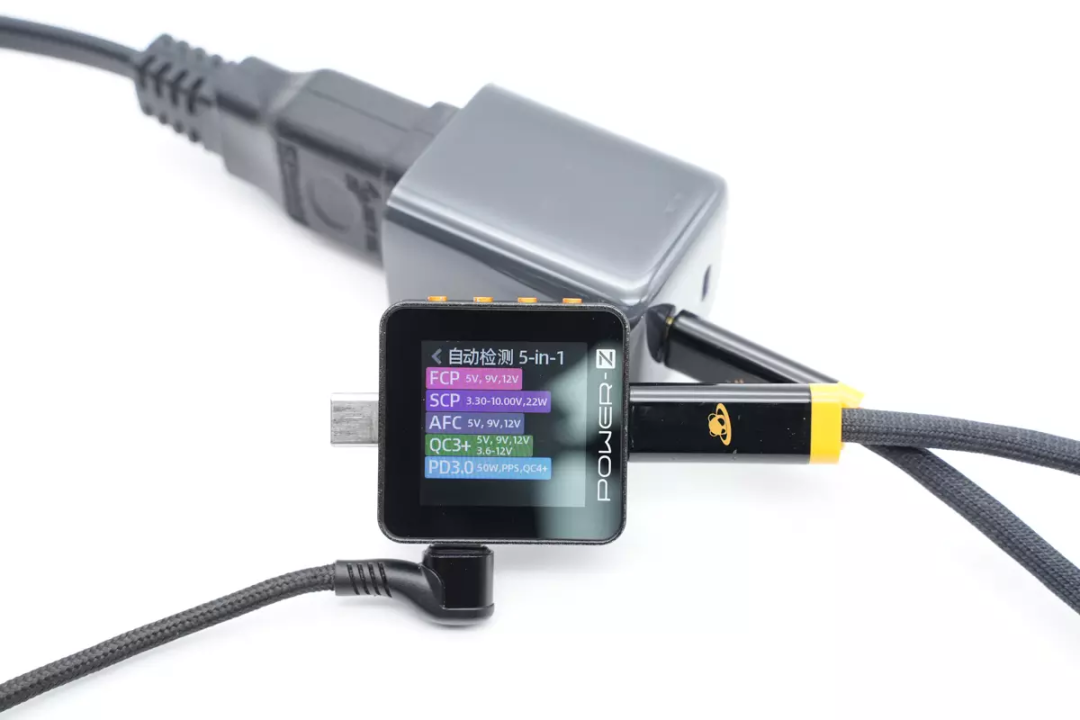

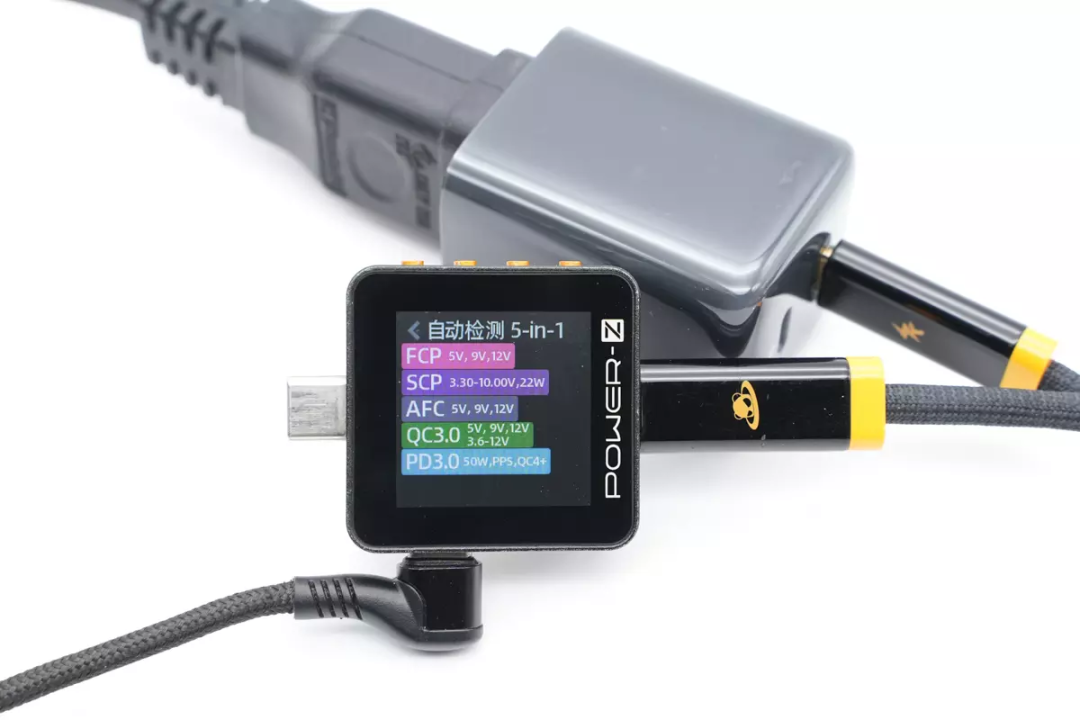

使用ChargerLAB POWER-Z KM002C测得USB-C口支持FCP、SCP、AFC、QC3.0、PD3.0、PPS、QC4+充电协议。

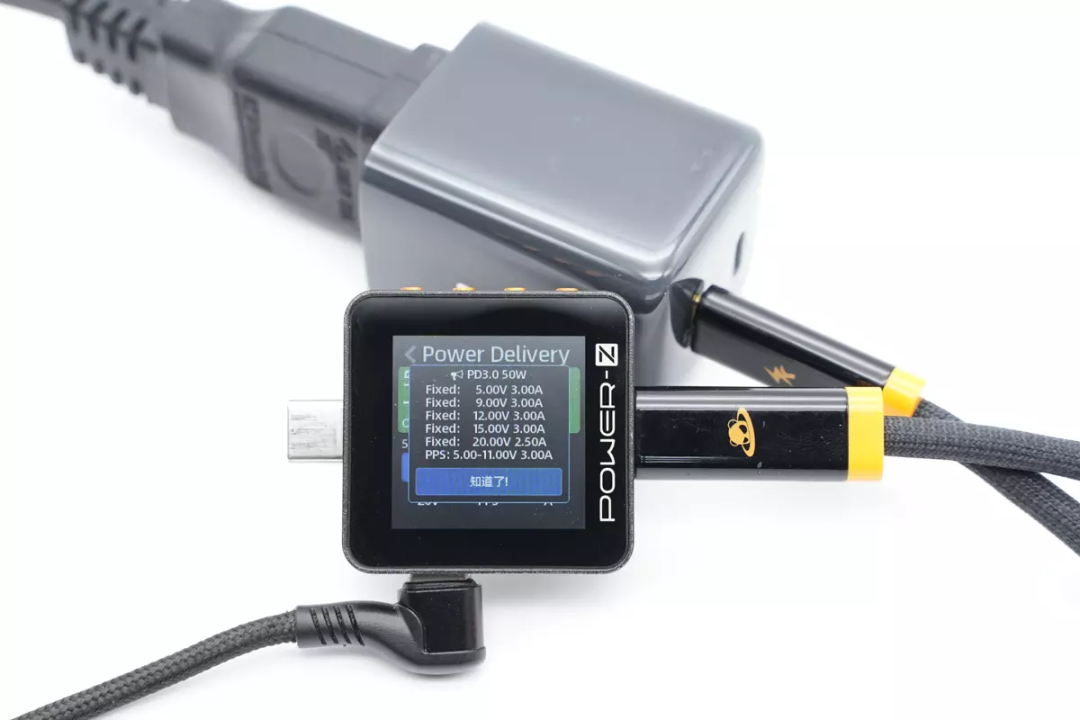

并且还具备5V3A、9V3A、12V3A、15V3A、20V2.5A五组固定电压档位，以及5-11V3A一组PPS电压档位。

测得USB-C2口兼容协议和C1口的一样。

PDO报文也完全相同，支持功率盲插使用方便。

图拉斯50W小冰块充电器拆解

看完了图拉斯这款充电器的开箱和测试，下面就进行拆解，一起看看内部的用料和设计。

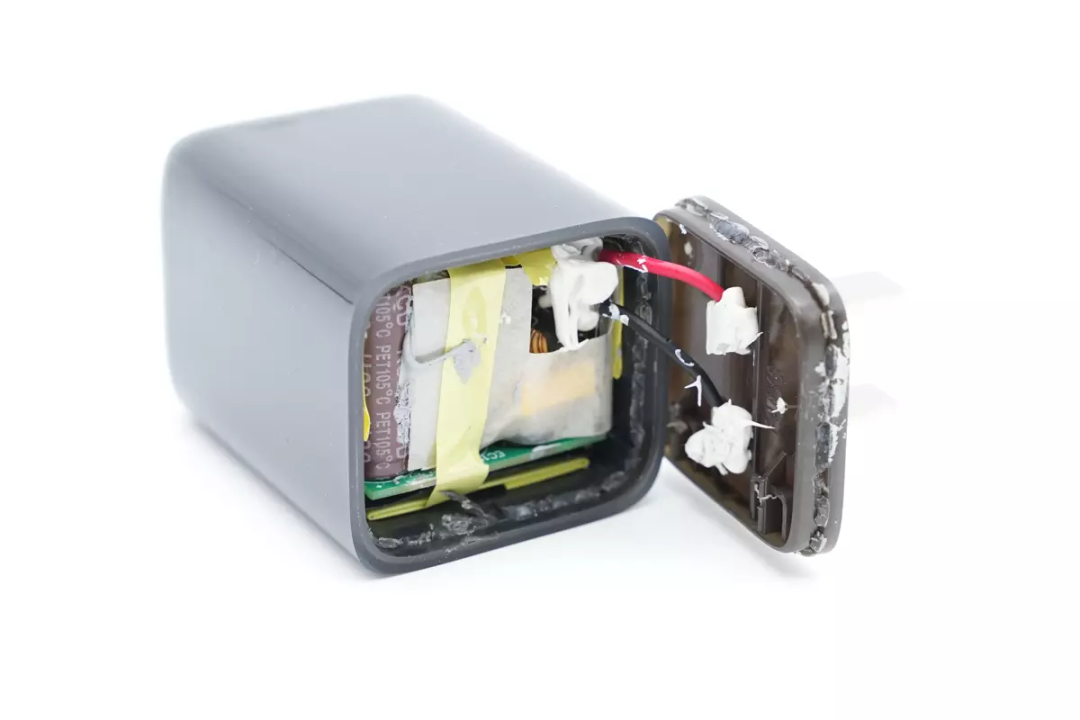

首先沿插脚侧接缝处拆开充电器，插脚与PCBA模块采用红黑导线焊接连接，导线焊点涂胶绝缘加固。

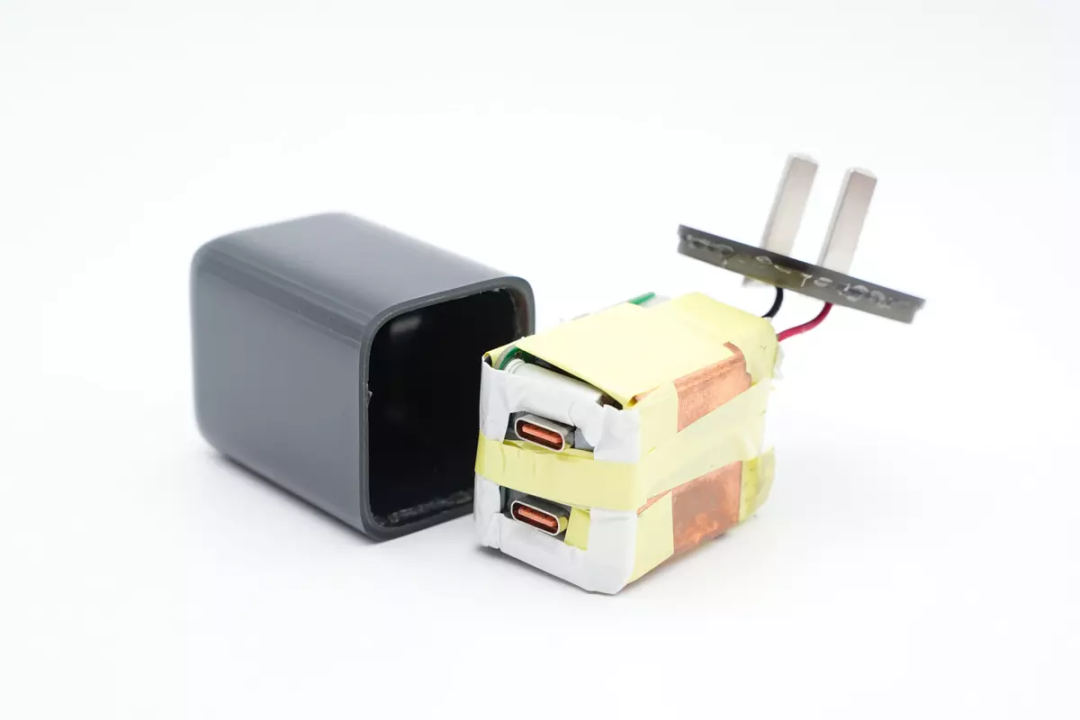

抽出内部PCBA模块，采用紫铜片包裹散热，并缠绕胶带绝缘固定。

使用游标卡尺测得PCBA模块长度约为40.78mm。

PCBA模块宽度约为31.75mm。

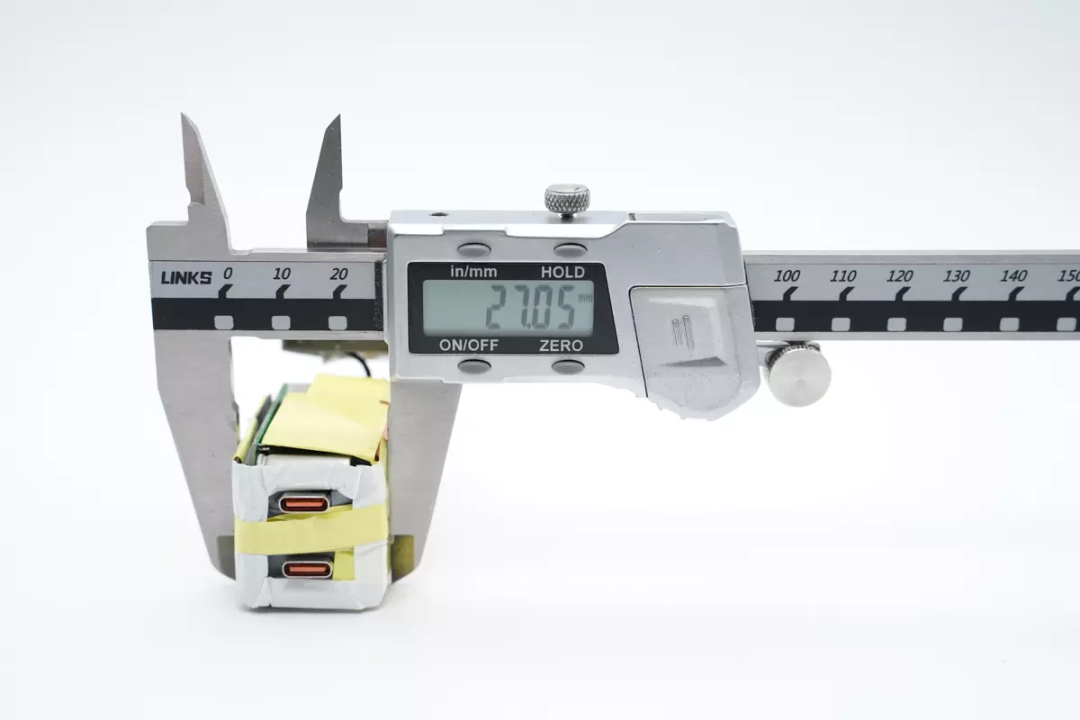

PCBA模块高度约为27.05mm。

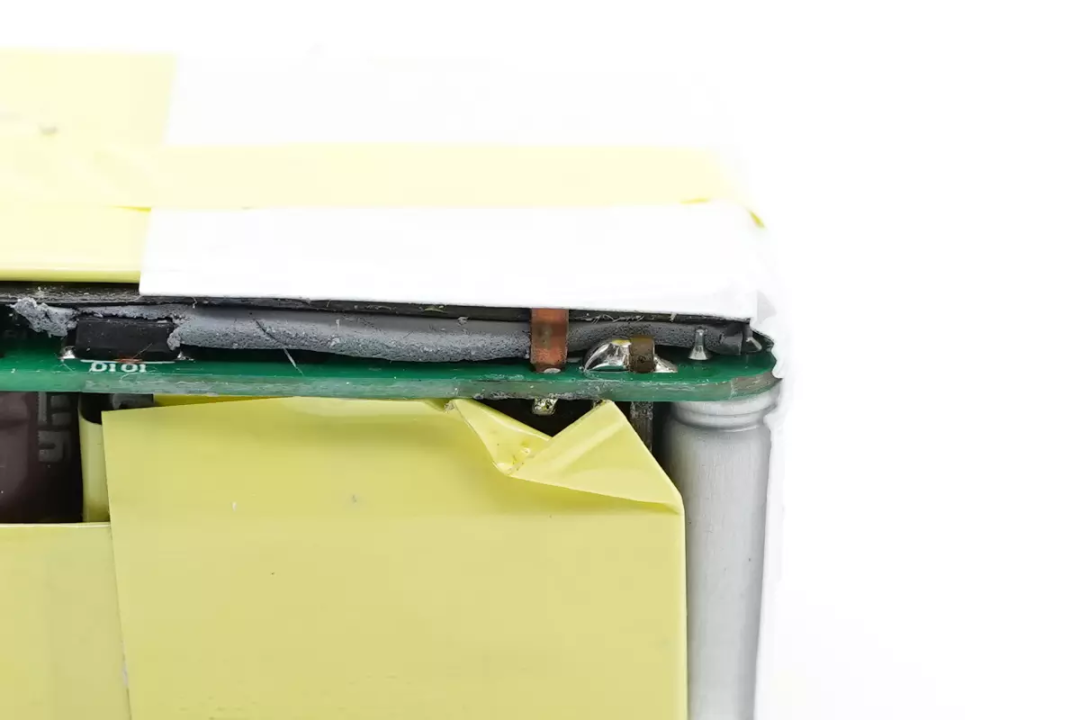

散热铜片焊接固定到PCBA模块上，内部填充导热胶。

撕开缠绕的胶带，拆下表面覆盖的散热铜片，清理掉导热胶，进行下一步拆解。

充电器输入端焊接一块小板，小板上焊接输入导线，保险丝，共模电感和X2安规电容，充分利用内部空间。

输出侧垂直焊接一块小板，小板上焊接协议芯片和USB-C母座。

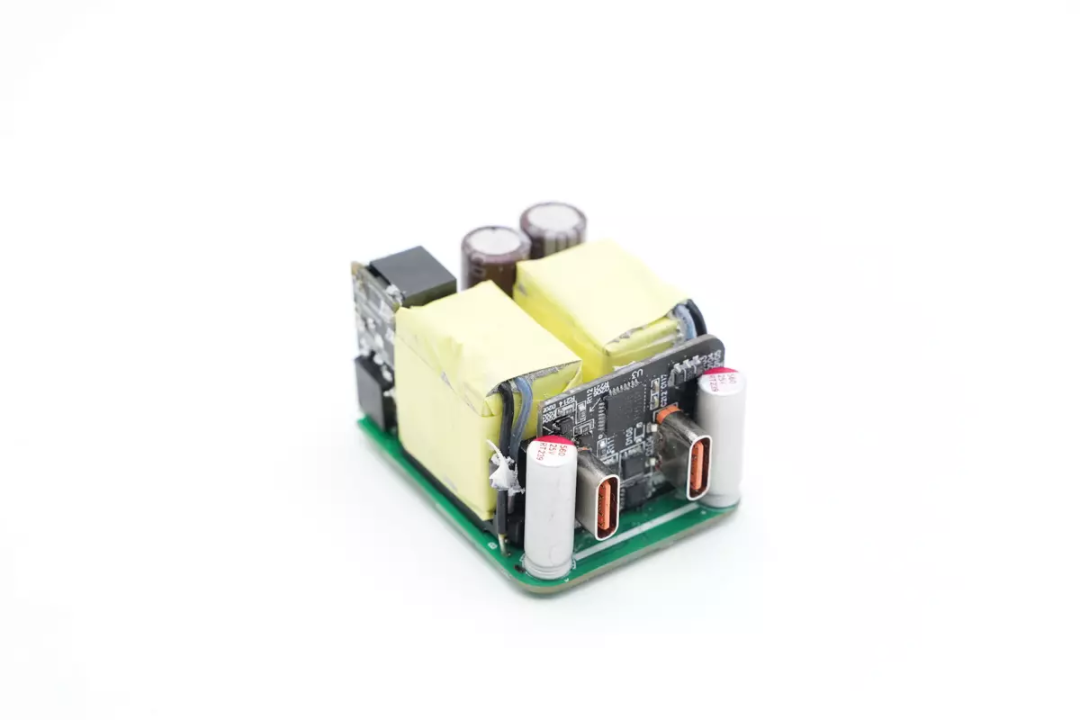

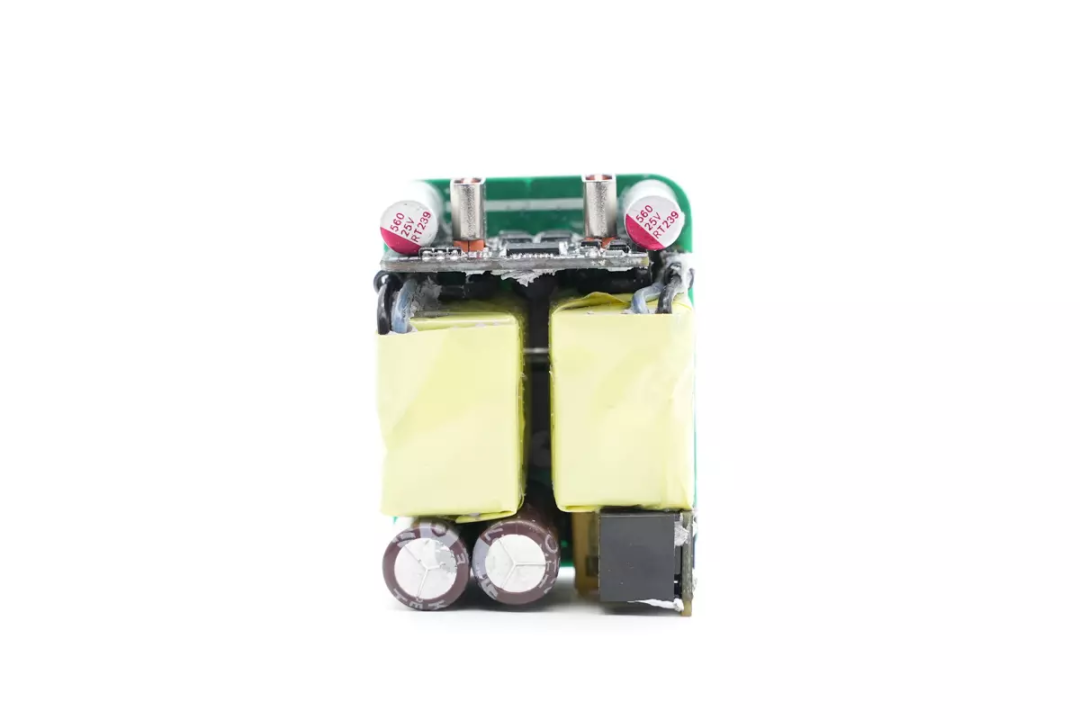

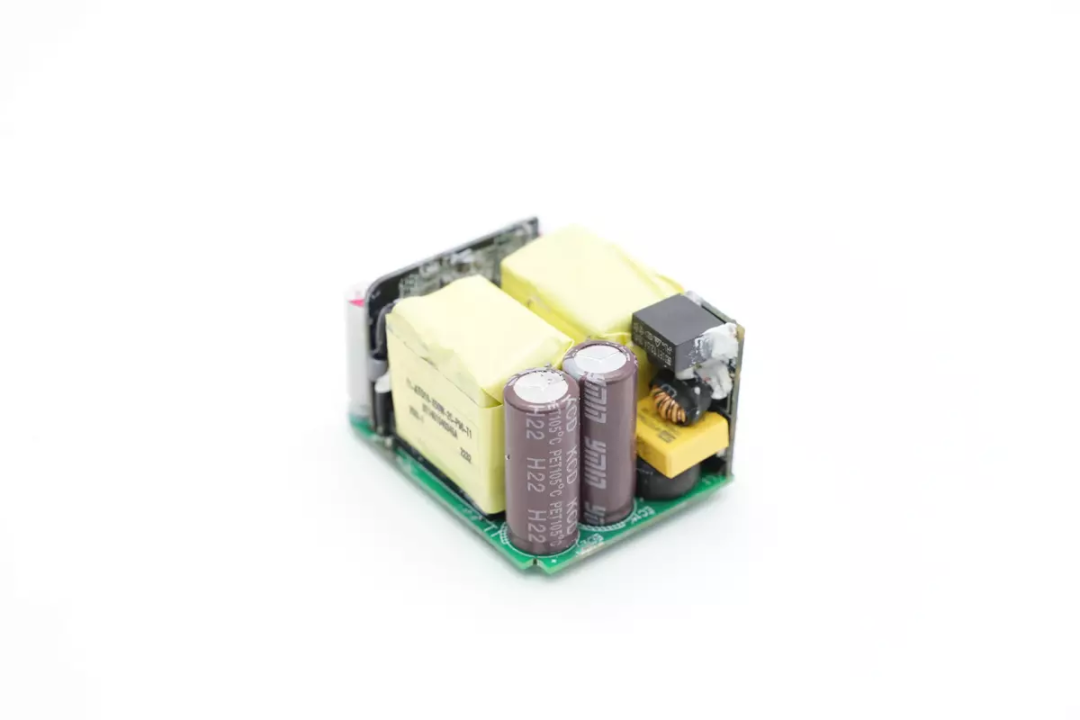

PCBA模块正面一览，顶部为输出滤波电容和协议小板，中间为两颗变压器，在左下角为两颗高压滤波电容，右下角为输入滤波和整流小板。

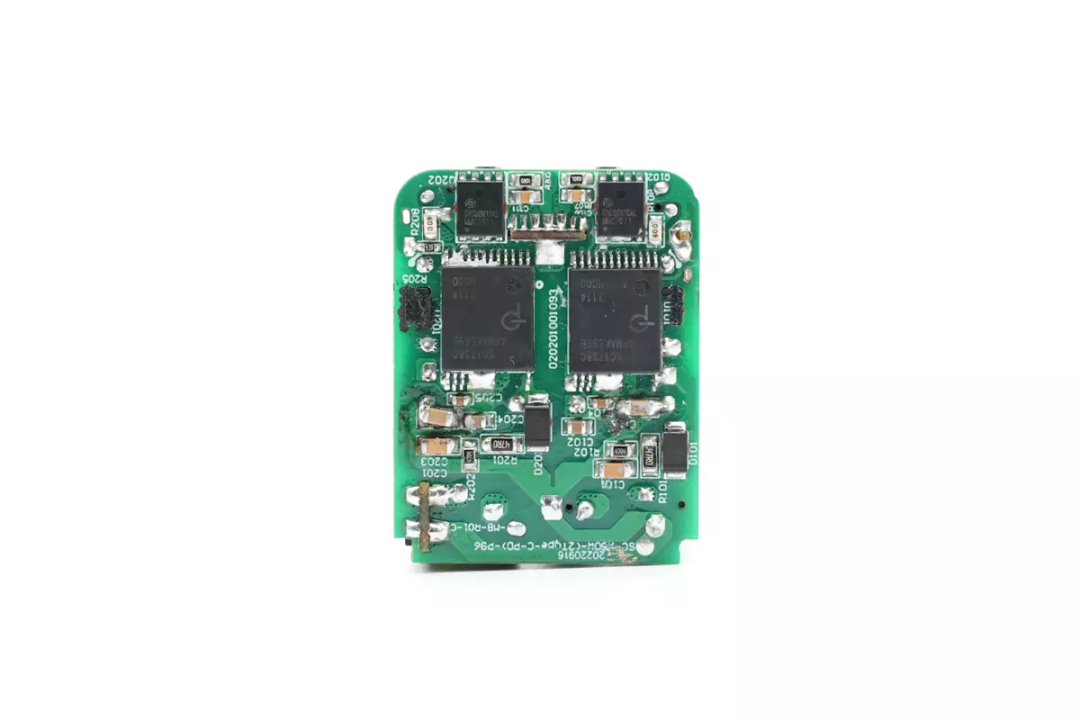

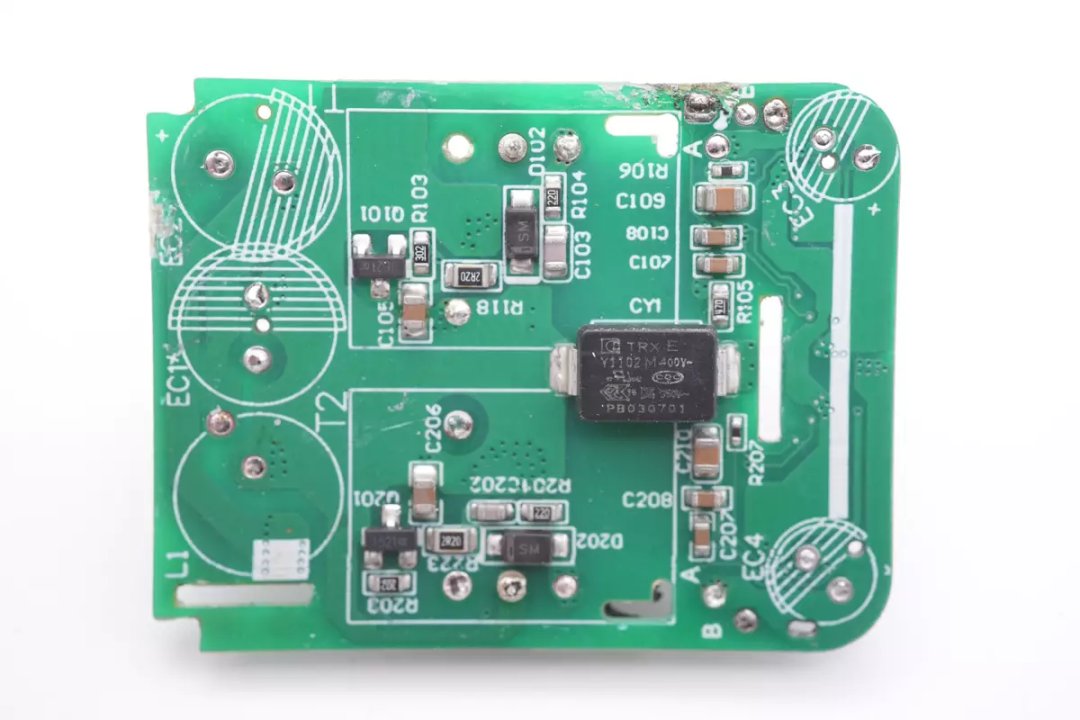

PCBA模块背面是两颗PI的高集成电源芯片和对应的同步整流管，充电器由两路独立的电源组成。

通过对充电器PCBA模块的观察发现，图拉斯 50W小冰块充电器使用两路独立对称的QR开关电源，宽范围输出，输出电压由协议芯片控制，实现两个接口的独立快充。当只连接一个负载时，将两路输出并联，满足大功率输出需求。下面我们就从输入端开始了解各个元器件的信息。

输入端垂直焊接一块小板。

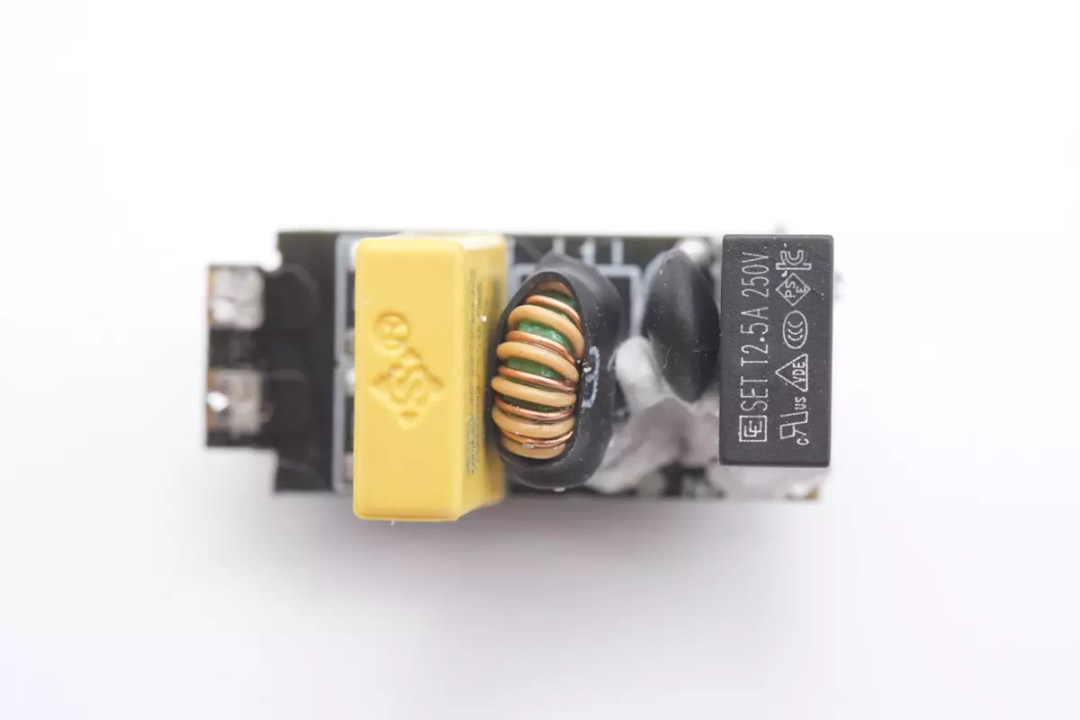

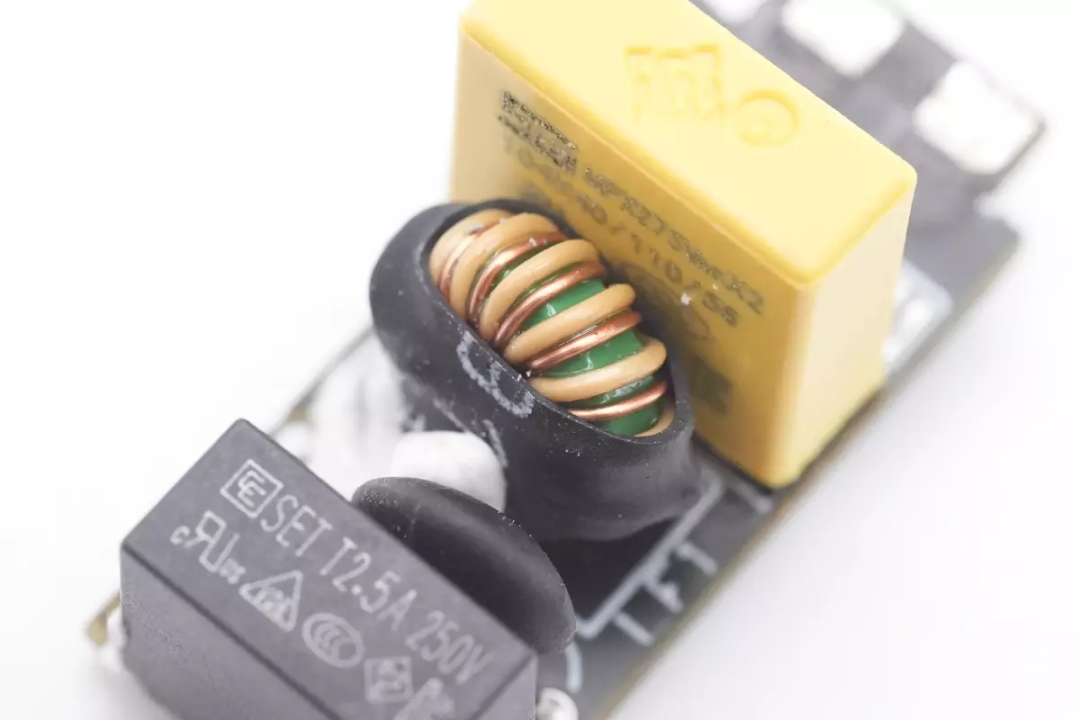

输入端小板焊接保险丝，NTC热敏电阻，共模电感和X2安规电容。

在小板背面焊接一颗整流桥。

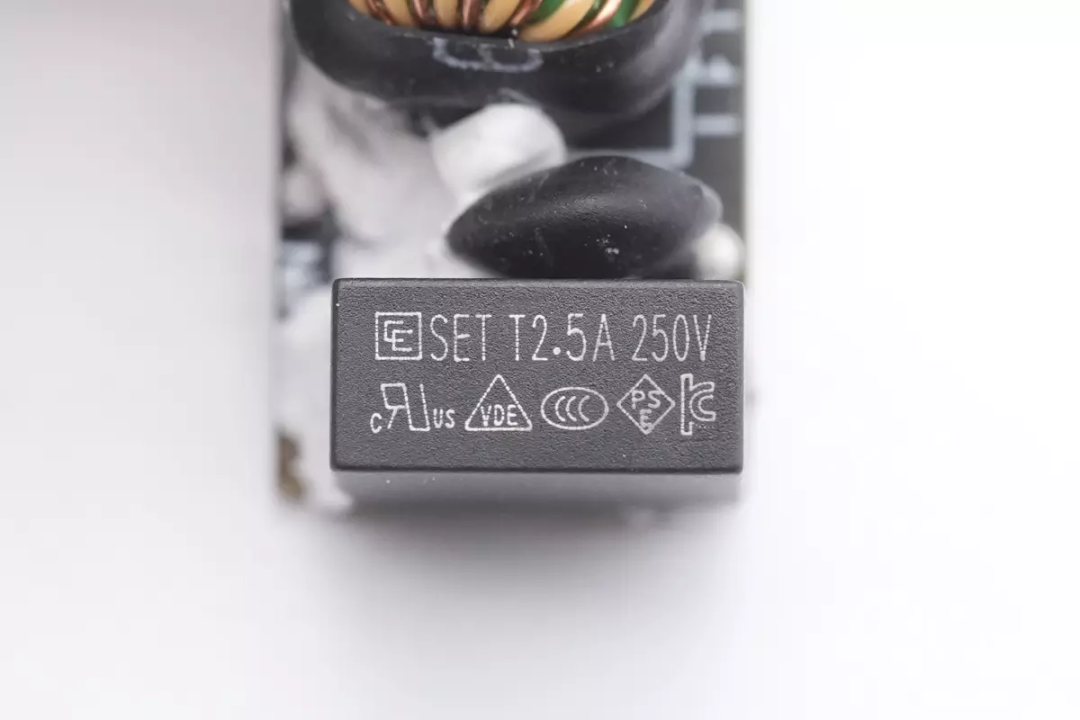

输入端保险丝来自诚润电子，为SET系列延时保险丝，规格为2.5A 250V。

黑色NTC热敏电阻用于抑制上电时的浪涌电流。

共模电感采用漆包线和绝缘线绕制，外套热缩管绝缘。

安规X2电容来自STE松田电子，容量为0.1μF。

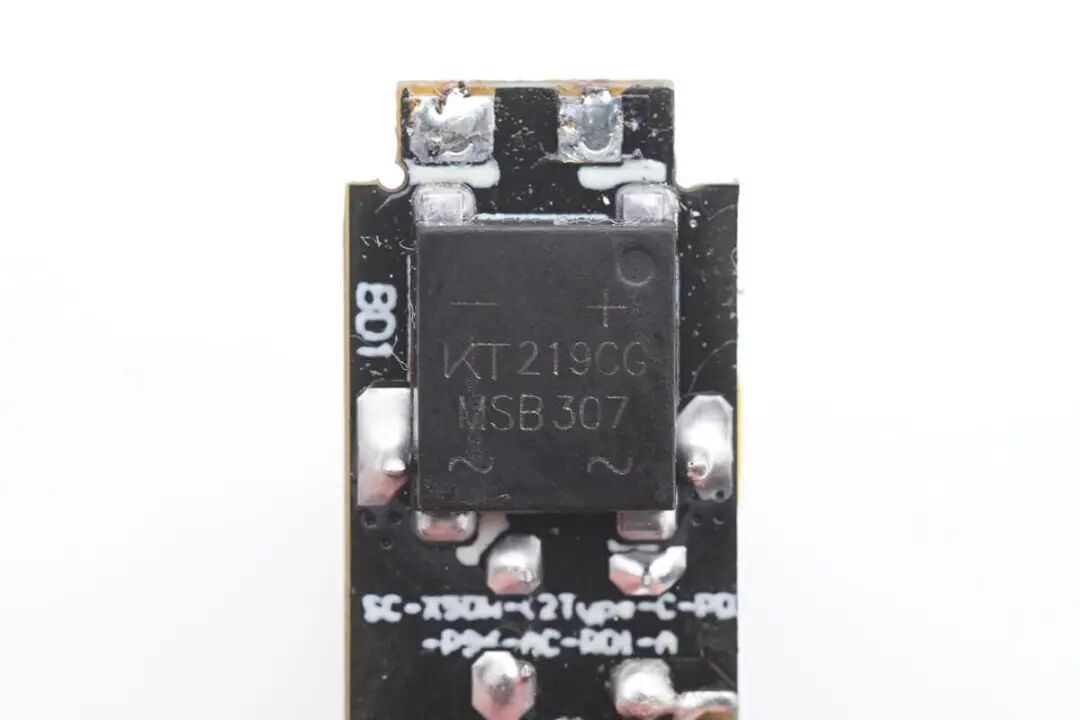

整流桥丝印MSB307，规格为3A 1000V。

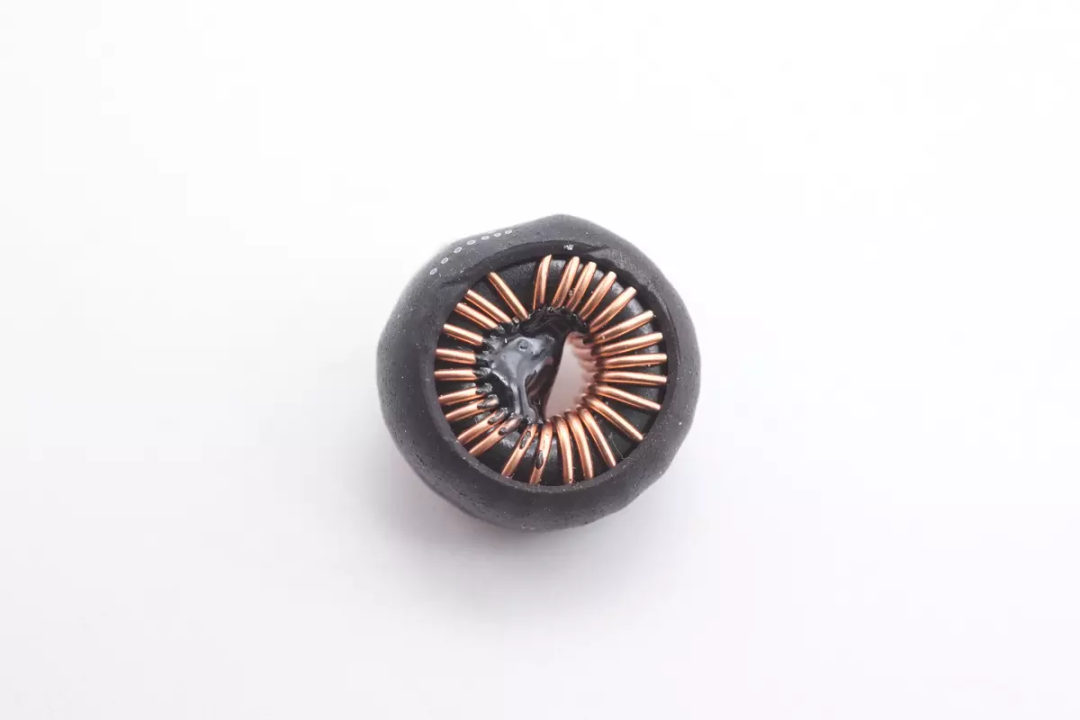

底部PCB上焊接差模电感，采用磁环绕制，外套热缩管绝缘。

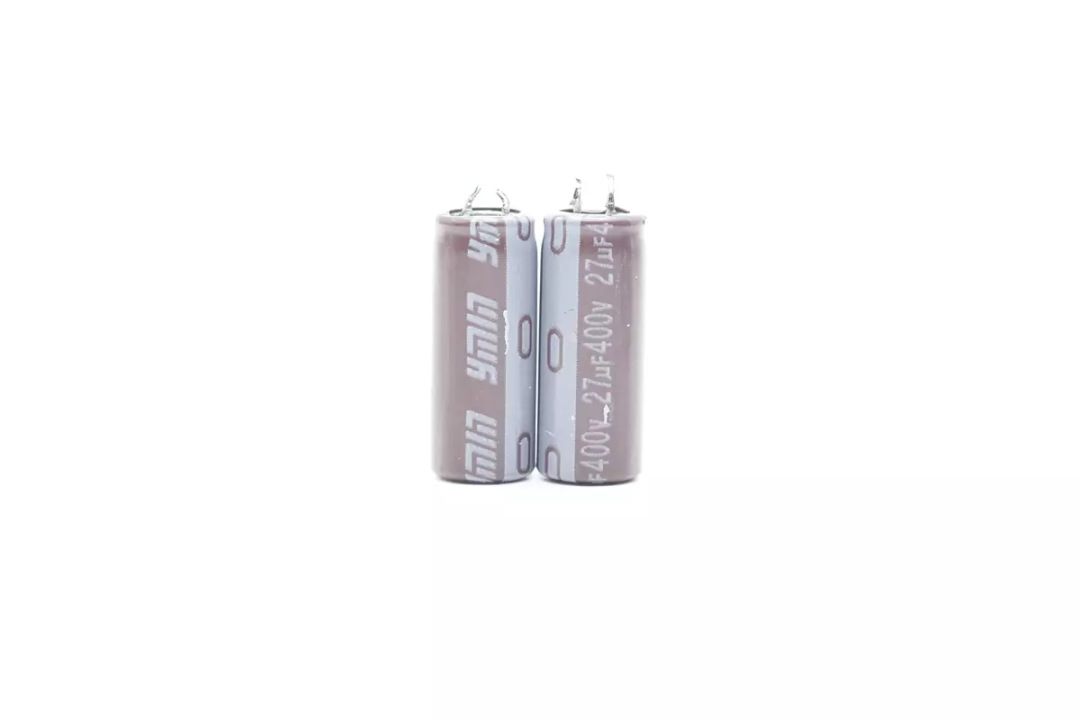

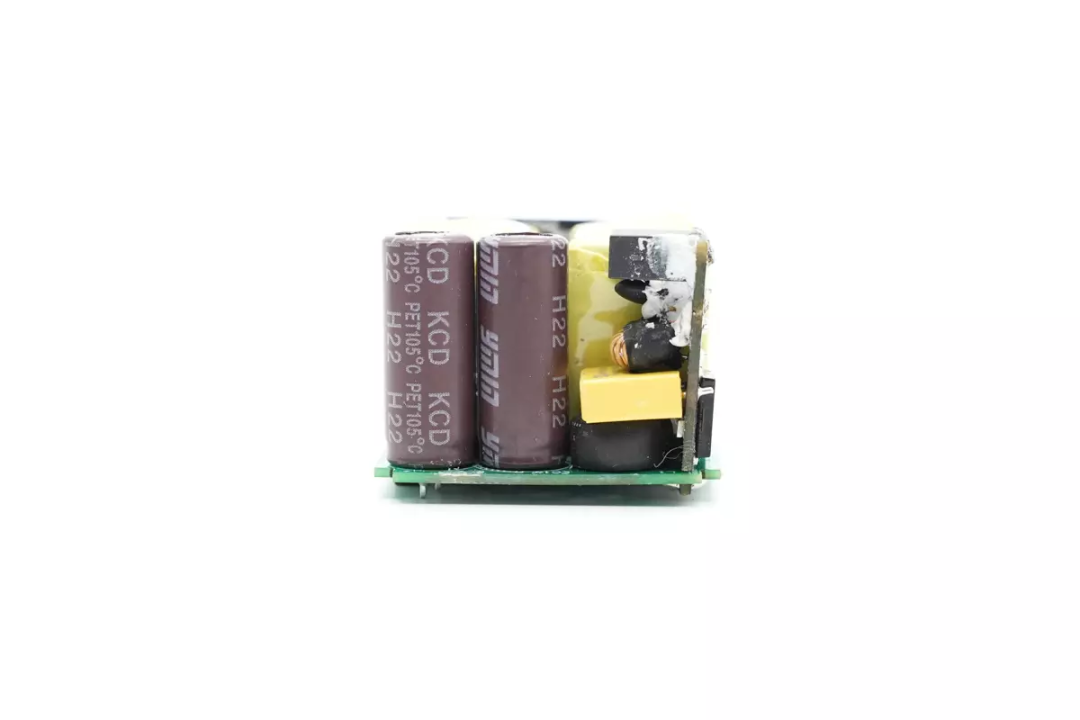

高压滤波电容来自永铭，两颗规格均为27μF400V。

充电器主控芯片采用PI SC1738C，为定制型号，可以理解为大功率版本的InnoSwitch3-Pro电源芯片，是一颗集成了高压开关、同步整流和FluxLink反馈功能的数控恒压/恒流离线反激式准谐振开关IC，适合应用于高效率USB PD 3.0 + PPS/QC适配器，支持宽电压50W适配器应用。

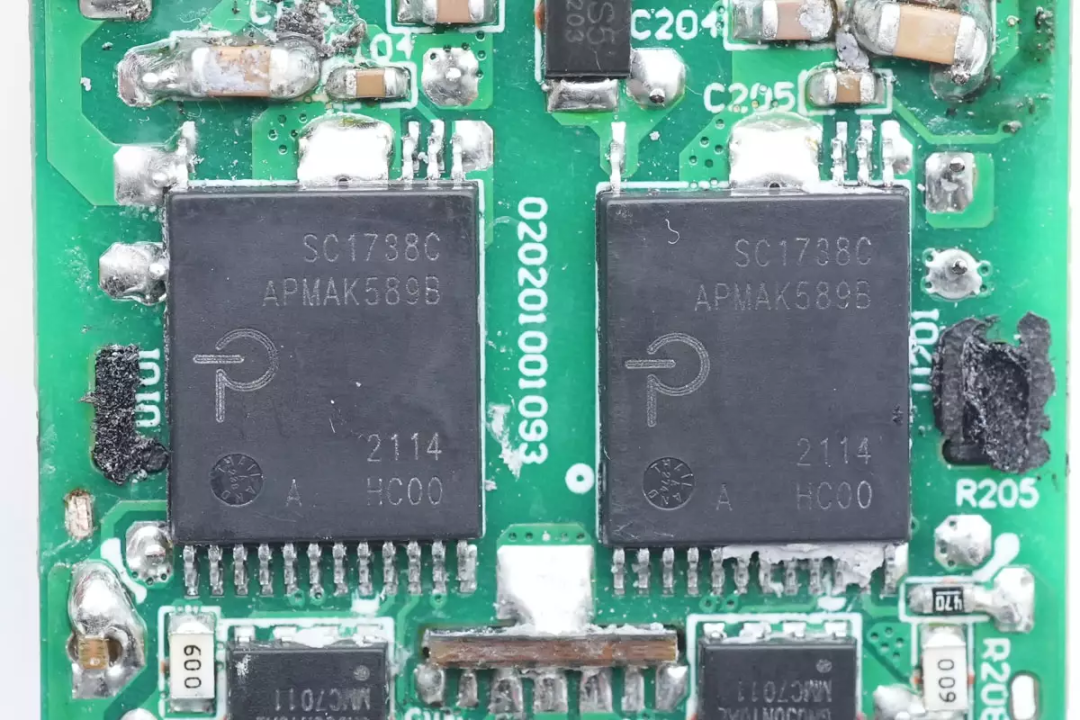

SC1738C采用I2C接口与协议芯片通信，可以动态调节输出电压和电流，所有保护功能均可配置。在图拉斯50W小冰块充电器中使用两颗，降额使用，降低温升。

变压器采用ATQ18磁芯，并采用胶带严密包裹绝缘，通过T1和T2区分左右位置。

在变压器下方是一颗贴片Y电容。

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号TMY1102M。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。



充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。

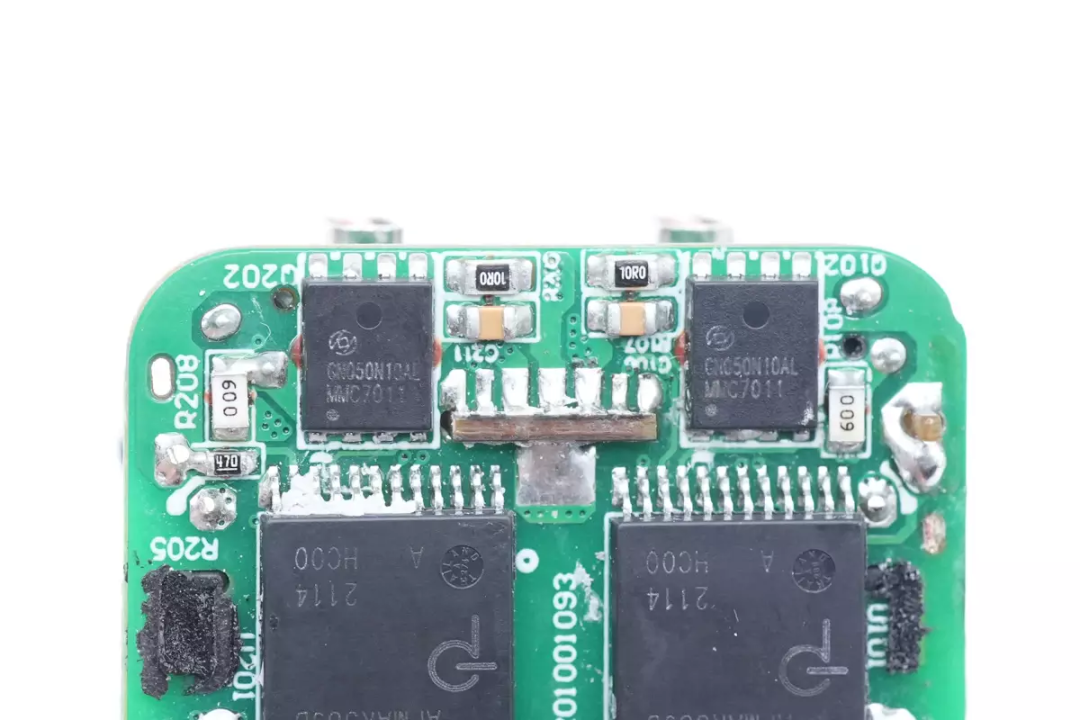

同步整流管来自恒泰柯，型号HGN050N10AL，是一颗耐压100V的NMOS，导阻为4.4mΩ，采用DFN5*6封装，由PI SC1738C进行同步整流控制。

输出端焊接滤波固态电容和输出协议小板。

输出滤波电容来自柏瑞凯，为RT系列大容量，超高纹波电流产品，耐热105℃，两颗规格均为560μF 25V。

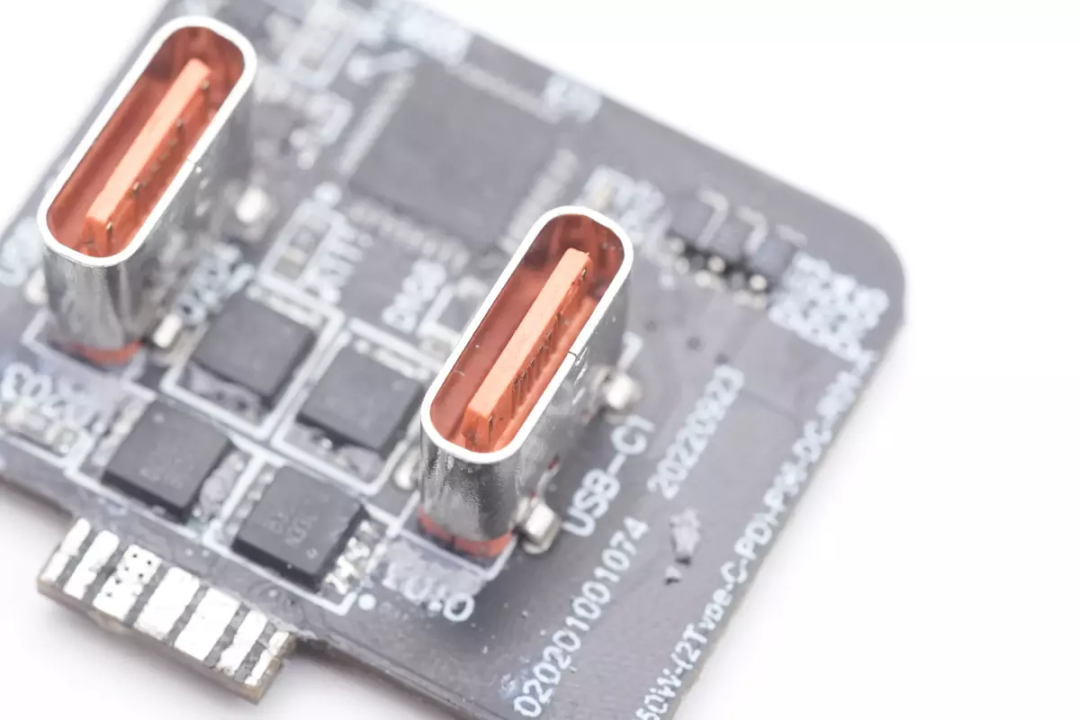

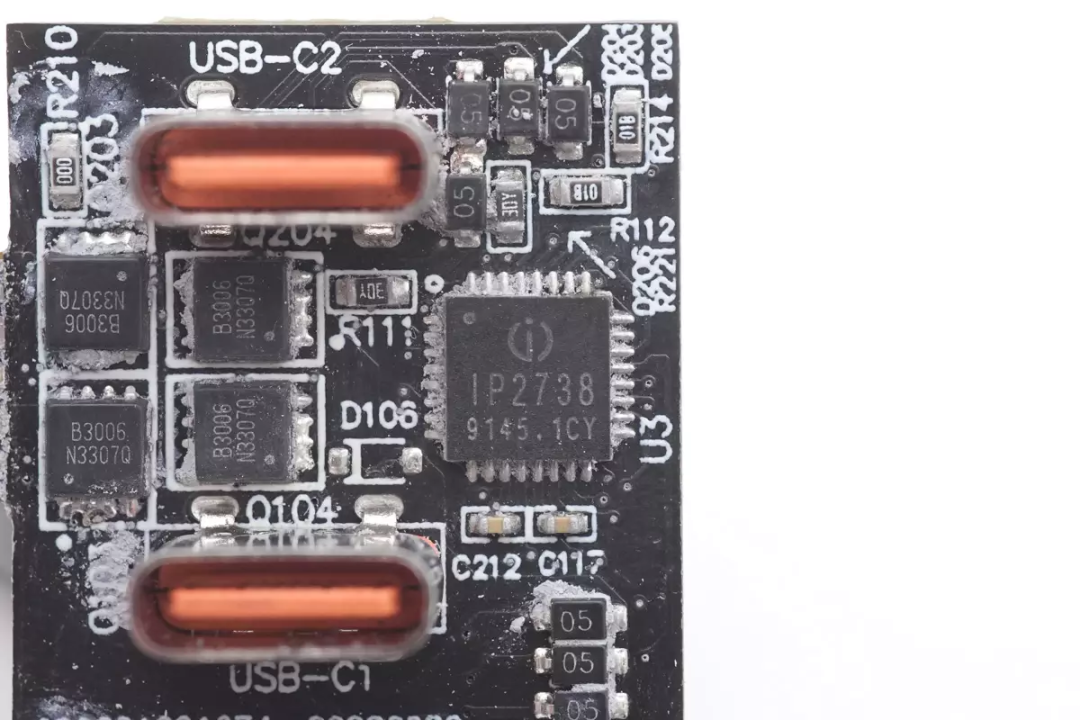

输出协议小板正面焊接协议芯片，VBUS开关管和USB-C母座。

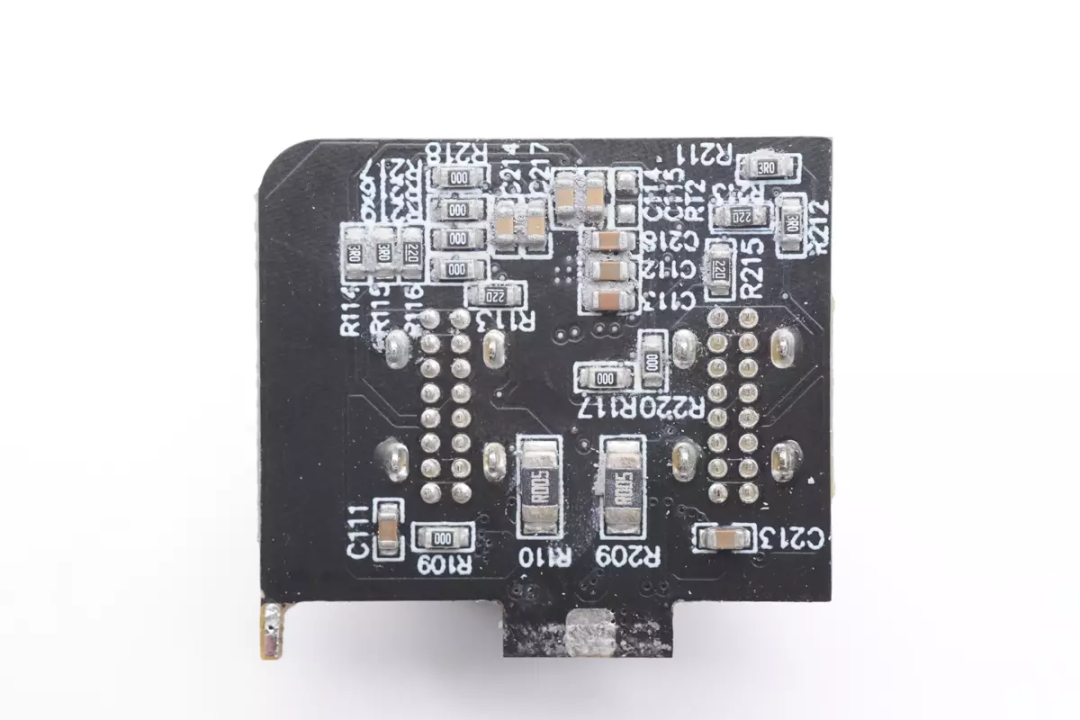

输出协议小板背面焊接电流取样电阻，USB-C母座为过孔焊接固定。

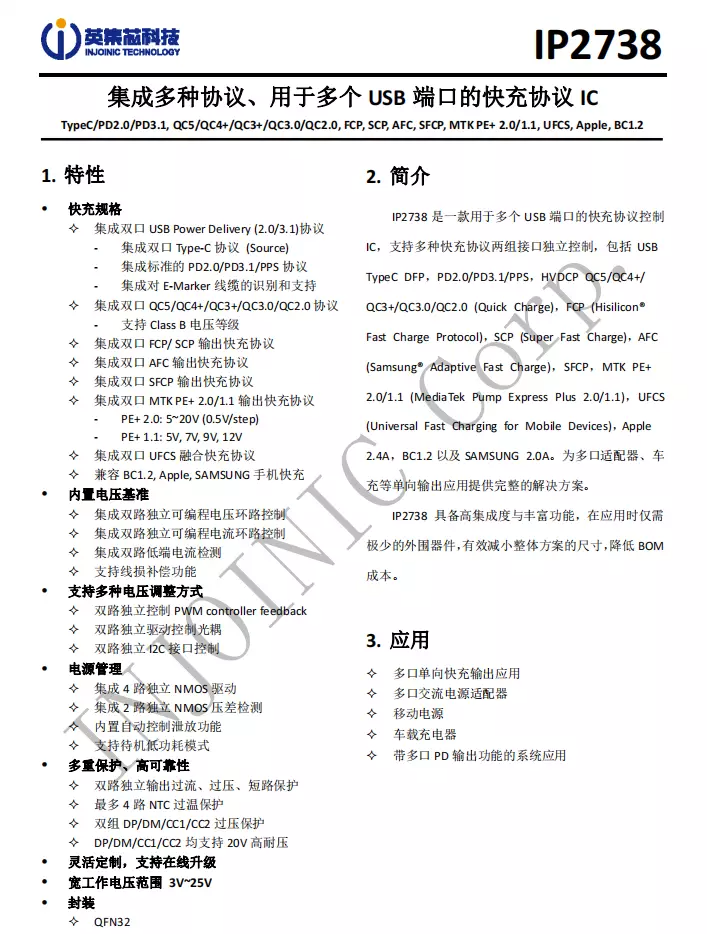

协议芯片采用英集芯IP2738，两个接口输出均由其控制。IP2738是一颗双路协议芯片，支持双口18-140W快充应用，具备独立的反馈控制，具备独立的USB PD控制，相当于两颗IP2736整合到一颗芯片内部，快充规格与IP2736相同。支持USB PD3.1 28V EPR档位，并支持PD3.0/PPS等丰富全面的快充协议，兼容性非常好。

英集芯IP2738内置四路独立的NMOS驱动，可用于多个接口输出控制，控制多个VBUS开关管进行输出端口切换以及两路电源并联控制，并且支持双路独立的过流、过压以及短路保护，确保使用安全。

充电头网了解到，英集芯IP2738此前已被麦多多40W双USB-C氮化镓充电器、爱兰博140W 2C1A氮化镓充电器、安克65W 2C1A二合一氮化镓超极充、绿联140W 2C1A氮化镓充电器，英集芯的其它系列快充芯片已被小米、华为、三星等大品牌的产品使用，性能质量获得客户的高度认可。

输出VBUS开关管丝印B3006，共使用四颗分别对应单口输出时两路电源并联输出，以及双路独立输出控制。

USB-C母座采用橙色胶芯。

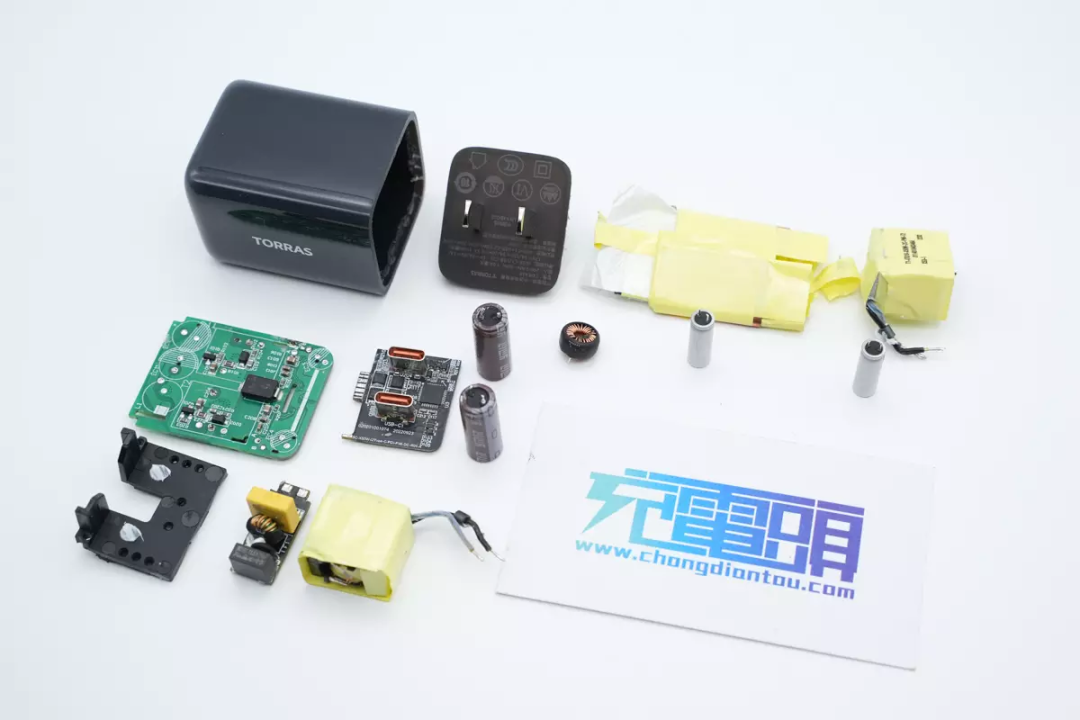

全部拆解一览，来张全家福。

充电头网拆解总结

图拉斯这款50W小冰块充电器体积小巧玲珑，双层外壳的设计更加耐看。充电器具备5V3A、9V3A、12V3A、15V3A、20V2.5A五组固定电压档位，以及5-11V3A一组PPS电压档位，对于手机和笔记本电脑充电都有很好的兼容性。不仅能够同时满足两台iPhone手机快充，还能满足笔记本电脑充电。

充电头网通过拆解了解到，图拉斯50W小冰块充电器内部采用两组PI的开关电源芯片搭配英集芯IP2738协议芯片组成。开关电源主控芯片采用SC1738C，单颗支持50W输出，降额使用温升更低。两组开关电源由IP2738协议芯片控制，双口输出时两路电源独立输出，均支持快充，单口输出时两路电源并联，提供更大功率。

充电器采用三块PCB组合焊接而成，充分利用空间。内部填充导热胶，并外包紫铜散热片加强散热，降低温升。高压滤波电容来自永铭，输出滤波固态电容来自柏瑞凯，整体的设计和用料都很不错。
