国产IGBT，实力究竟如何？

原创杜芹DQ 半导体行业观察

随着国内IGBT行业龙头企业斯达半导的上市，并挤进全球IGBT模块供应商TOP 10，国产替代技术已经达到门槛。功率半导体是半导体行业的细分领域，虽不像集成电路一样被大众熟知，但其重要性不可忽视。1990-2010年，这20年时间内，IGBT节能效果为全球客户累计节省了约18万亿美元，减少了约100万亿磅的二氧化碳排放。IGBT作为电子电力装置和系统中的“CPU”，高效节能减排的主力军，有着强大的生命力，我们现在还离不开IGBT！那么我国的上游IGBT企业实力究竟如何呢？

IGBT的本土市场机遇

什么是IGBT呢？IGBT是Insulated Gate Bipolar Transistor 的缩写，即绝缘栅双极型晶体管，是国际上公认的电力电子技术第三次革命最具代表性的产品，是工业控制及自动化领域能源变换和传输的核心元器件。简单来说，IGBT可以理解为“非通即断”的开关，它可以将直流电压逆变成频率可调的交流电，主要用于变频逆变和其他逆变电路，被称为是电力电子装置的“CPU”。

进入21世纪以后，全球能源日趋紧张，各国都在积极采用开源节流的方式控制能源。由于IGBT在电能转换中扮演的重要角色，它能够为各种高电压和大电流应用提供更高的效率和节能效果，被广泛应用于工业控制、新能源、变频家电等领域。特别是在新能源汽车中，IGBT 模块占电动车整车成本约5%左右，是除电池之外成本第二高的元件。根据IHS预测，全球汽车电动化用IGBT模块未来5年复合增长率高达23.5%。目前国内IGBT供需差距巨大，国产量仅为市场销量的七分之一。

2018 年国内市场 IGBT 模块需求量为7898万只，但是国内产量只有1115万只，供需缺口巨大。据业内人士透露，IGBT整体市场规模会保持每年10%以上的增长速度，主要受益于新能源汽车行业的发展。但是国产IGBT的增长速度会远高于此，以上市公司斯达半导体为例，2016年至2018年，连续保持45%以上的增长率。国内诸多公司以IGBT为主营业务的公司实现了高速增长。

尤其在经过贸易战的洗礼后，越来越多的下游厂商主动开始尝试接受国产IGBT，这就给了国产IGBT更多的试错机会，从而促进了国产IGBT的技术迭代，让国产IGBT进入了一个良性的迭代循环的过程。IGBT的国产替代已经进入了高速增长期，越来越多的中小型客户已经完成了高比例的国产化，在工业领域以及部分细分领域，国产化率已经达到50%以上。

虽然新能源汽车的需求潜力巨大，但在这个领域，普通IGBT企业想要分一杯羹并不容易。当下，国产IGBT进入的主要领域还是工业领域，这个领域对国产IGBT的接受度已经非常高。变频白色家电也具有广阔市场前景，以空调为例，按照国家政策，2020年停止生产非变频空调，2021年停止销售非变频空调。而目前变频空调的市场占比只有50%，这就意味着未来短短半年的时间内变频空调要增产一倍。而变频空调的核心器件就是IGBT为核心的IPM模块，变频空调的压缩机、内机风扇、外机风扇均需IPM来实现变频控制。

国内IGBT军团崛起

IGBT是事关国家经济发展的基础性产品，如此重要的IGBT，长期以来我国却不得不面对依赖进口的尴尬局面，市场主要被英飞凌、三菱、富士电机为首的国际巨头垄断。自2005年开始，大量海外IGBT人才纷纷归国投入国产IGBT芯片和模块产业的发展，尤其是以美国国际整流器公司（IR）回国人员最多。

从IR归国主要从事芯片开发的专家有斯达半导汤艺博士、达新半导体陈智勇博士、陆芯科技张杰博士等，以上几家公司都已成为以自产IGBT芯片为主的产品公司。另外IR归国从事模块开发的专家还有银茂微电子庄伟东博士。中科院微电子所较早涉足IGBT行业，主要由无锡中科君芯承担IGBT研发工作，中科君芯的研发团队先后有微电子所、IR、日本电装、成电等技术团队的加入。

斯达半导作为国内IGBT行业的领军企业，成立于2005年，于2020年2月4日在上交所主板成功上市。公司自主研发设计的IGBT芯片和快恢复二极管芯片是公司的核心竞争力之一。据IHSMarkit报告数据显示，在2018年度IGBT模块供应商全球市场份额排名中，斯达半导排名第8位，在中国企业中排名第1位，成为世界排名前十中唯一一家中国企业。其中斯达半导自主研发的第二代芯片（国际第六代芯片FS-Trench）已实现量产，成功打破了国外企业常年对IGBT芯片的垄断。

成立于2013年的宁波达新，主要从事IGBT、MOSFET、FRD等功率半导体芯片与器件的设计、制造和销售。公司在8寸及6寸晶圆制造平台成功开发600V-3300V IGBT芯片产品，芯片电流等级涵盖10A～200A。采用自主IGBT芯片，达新推出了系列化的满足工业应用、消费电子、新能源的IGBT模块，模块电压涵盖600V～1700V，电流等级涵盖10A ～ 800A。

上海陆芯电子科技聚焦于功率半导体（IGBT、SJMOS & SiC）的设计和应用，包括芯片、单管和模块。具有以下优势：通过优化耐压终端环，实现IGBT高阻断电压，有效减少芯片面积，达到工业级和汽车级可靠性标准；通过控制少子寿命，优化饱和压降和开关速度；实现安全操作区（SOA）和短路电流安全操作区域SCSOA性能最优；改善IGBT有源区元胞设计可靠性，抑制IGBT的闩锁效应；调节背面减薄、注入、退火、背金等工艺；实现60um~180um晶圆厚度的大规模量产。

南京银茂微电子（SilverMicro）成立于2007年，专注于工业和其他应用的功率IGBT和MOSFET模块产品的设计和制造。通过采用现代化的设备来处理和表征高达3.3kV的电源模块，南京银茂微已经建立了先进的电源模块制造能力，还能够执行电源模块鉴定测试。产品已广泛用于工业逆变器，焊接机，UPS，电源和新能源应用。

江苏中科君芯科技有限公司是一家专注于IGBT、FRD等新型电力电子芯片研发的中外合资高科技企业，成立于2011年底。君芯科技是国内率先开发出沟槽栅场截止型（Trench FS）技术并真正实现量产的企业。公司推出的IGBT芯片、单管和模块产品从600V至6500V，覆盖了目前主要电压段及电流段，已批量应用于感应加热、逆变焊机、工业变频、新能源等领域。君芯科技独创的DCS技术将应用于最新的汽车级IGBT芯片中。

随着行业景气度逐渐好转和政策的推动，亦有不少新进入者抢夺市场。据集邦咨询分析，目前市场新入者主要有三类，一是向IGBT等高端产品扩展业务的功率半导体企业，如扬杰科技、华微电子等；二是出于为满足自身需求及出于供应链安全考虑向上游涉足的，如中车时代和比亚迪等；三是看好市场而进场的新公司，如瑞能半导体、广东芯聚能以及富能半导体等。

在IGBT方面扬杰科技于2018年3月控股了一条位于宜兴的6英寸晶圆线，目前该生产线已经量产IGBT芯片，主要应用于电磁炉等小家电领域。另外扬杰科技也在积极推进IGBT新模块产品的研发进程，50A/75A/100A-1200V半桥规格的IGBT开发成功。此外公司也积极规划8英寸线建设，储备8英寸线晶圆和IGBT技术人才。

老牌功率半导体器件厂商吉林华微电子于2019年4月，发布配股说明书，拟募投建设 8 英寸生产线项目。此次募投项目的主要产品技术先进，达到了英飞凌、ABB 等厂家的水平。华微电子于2001年上市，为国内功率半导体器件领域首家上市公司。目前已形成IGBT、MOSFET、SCR、SBD、IPM、FRD、BJT等为营销主线的系列产品，产品种类基本覆盖功率半导体器件全部范围。公司的IGBT薄片工艺、Trench工艺、寿命控制和终端设计技术等国内领先，达到国际同行业先进水平。

在IDM模式厂商中，中国中车和比亚迪分别依靠高铁和新能源汽车取得了一定的成绩。

株洲中车时代半导体有限公司（简称：中车时代半导体）作为中车时代电气股份有限公司下属全资子公司，全面负责公司半导体产业经营。从1964年开始投入功率半导体技术的研发与产业化，2008年战略并购英国丹尼克斯公司，目前已成为国际少数同时掌握大功率晶闸管、IGCT、IGBT及SiC器件及其组件技术的IDM（集成设计制造）模式企业代表，拥有芯片—模块—装置—系统完整产业链。

中车时代半导体拥有国内首条、全球第二条8英寸IGBT芯片线，全系列高可靠性IGBT产品已全面解决轨道交通核心器件受制于人的局面，基本解决了特高压输电工程关键器件国产化的问题，并正在解决我国新能源汽车核心器件自主化的问题。

比亚迪是在2005年进入IGBT产业，于2009年推出首款车规级IGBT 1.0技术，打破了国际厂商垄断，实现了我国在车用IGBT芯片技术上零的突破。2018年其推出的IGBT 4.0产品在电流输出、综合损耗及温度循环寿命等许多关键指标上超越了英飞凌等主流企业的产品，且产能已达5万片，并实现了对外供应。公司也是中国唯一一家拥有IGBT完整产业链的车企，包括IGBT芯片设计、晶圆制造、模块封装等部分，还有仿真测试以及整车测试。好消息是，据长沙晚报近日报道，长沙比亚迪IGBT项目日前已正式启动建设，计划建设集成电路制造生产线。

在IGBT新进玩家中，振华科技参股20%的成都森未科技有限公司是一家由清华大学和中国科学院博士团队创立的高科技企业，公司成立于2017年，主要从事IGBT等功率半导体芯片及产品的设计、开发、销售。森未科技IGBT芯片产品性能已可以对标英飞凌产品。公司主营产品电压等级为600V-1700V，单颗芯片电流规格5A-200A，覆盖工业控制、变频家电、电动汽车、风电伺服驱动、光伏逆变器等领域。

据了解，出身于恩智浦功率产品线的瑞能半导体，也有意进入IGBT的赛道。其实瑞能也非常有做IGBT的优势，首先，瑞能是所有重要白电制造商的供应商，对市场应用及客户需求有深刻的理解，产品未来会在性价比上有优势；再者，瑞能也是国内唯一家分销网络遍布全球的中国功率半导体公司；最后，瑞能有着50多年的功率器件技术积累，IGBT最讲究可靠性，依托瑞能南昌国家级可靠性及失效分析实验室，未来会形成在质量可靠性的竞争优势。

成立于2018年11月的广东芯聚能半导体，也看重了IGBT这个市场。芯聚能半导体于2019年9月20日在广州南沙举行了奠基仪式，项目总投资达25亿元。据了解，其项目第一阶段将建设用于新能源汽车的IGBT和SiC功率器件与模块生产基地，同时实现工业级功率器件规模化生产。第二阶段将面向新能源汽车和自动驾驶的汽车功率模块、半导体器件和系统产品，延伸并形成从芯片到封装、模块的产业链聚集。

除了上述提到的企业，国内的IGBT在芯片设计、晶圆制造、模块封装等整个产业链基本都已有布局。整体来看，中国IGBT产业链正逐步具备国产替代能力。

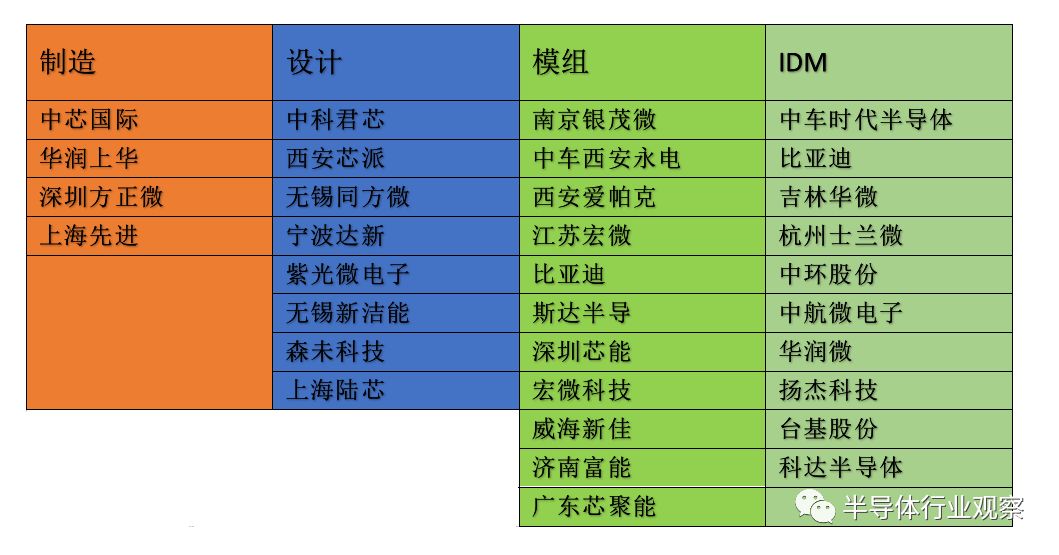

国内的IGBT整个产业链梳理（制表：半导体行业观察）

IGBT产业链配套还不足，与国外差距明显

目前中国IGBT行业已经能够具备一定的产业链协同能力，但国内IGBT技术在芯片设计、晶圆制造、模块封装等环节目前均处于起步阶段。晶圆制造、背板减薄和封装工艺是IGBT制造技术的主要难点，在这些方面我们与国外企业差距较为明显。

目前IGBT发展面临的最大问题是上游对IGBT的技术和产能支持的不足，且下游对国产IGBT的信任度不高。而且国内IGBT企业规模偏小，投入也不足。

IGBT从业人士表示，目前国内IGBT主要受制于晶圆生产的瓶颈，首先是没有专业的代工厂进行IGBT的代工，原8寸沟槽IGBT产品主要在华虹代工，但是IGBT并非华虹主营业务，产品配额极其匮乏，且价格偏高。但是随着中芯国际绍兴工厂和青岛芯恩半导体的晶圆厂的落成，相信这个局面会有很大改观。

其次，与国外厂商相比，国内公司在大尺寸晶圆生产商工艺仍落后于全球龙头，晶圆越大，单片晶圆产出的芯片就越多，在制造加工流程相同的条件下，单位芯片的制造成本会更低。目前，IGBT 产品最具竞争力的生产线是8英寸和12英寸，最为领先的厂商是英飞凌，国内晶圆生产企业此前绝大部分还停留在6英寸产品的阶段。目前国内实现8英寸产品量产的有比亚迪、株洲中车时代、上海先进、华虹宏力、士兰微，并且士兰微12寸晶圆产线预计2020年底量产。

IGBT对背面工艺和减薄工艺技术要求高。其中背面工艺中的退火激活难度极大；在减薄工艺上，我国还相对落后，目前国内普遍可以将晶圆减薄到175μm，2018年12月份比亚迪公布能将晶圆减薄到120μm。而英飞凌制造的IGBT芯片最低可减薄到40um。在同尺寸产线横向比较上，国内的晶圆产线良率与国际龙头相比还存在一定差距。

除了晶圆生产方面，在封装方面也存在制约。车用IGBT的散热效率要求比工业级要高得多，逆变器内温度最高可达120℃，同时还要考虑强振动条件。因此封装要求远高于工业级别。而IGBT封装的主要目的是散热，其关键是材料。在IGBT封装材料方面，日本在全球遥遥领先，德国和美国处于跟随态势，我国的材料科学则相对落后。

所以，可以看出，IGBT是一个对产线工艺细节依赖性极强的公司，以英飞凌自己报告为例，同样的设计，在6寸和8寸晶圆生产线上产出的产品性能差异极大，同样两条8寸晶圆生产线上产出的产品同样性能差异极大。这就意味着设计公司不能跳出代工厂的支持独立存在。所以，最好的路线就是IDM，这也是IGBT企业走向大而强的必经之路。

SiC是新的挑战者？

对于IGBT的发展，业界一直有个隐忧，随着IGBT渐逼硅材料的性能极限，第三代半导体材料 SiC 被看作是IGBT在未来电动车的新挑战者。业内人士分析到，“SiC就像一个聪明而又个性极强的少年，优点突出，缺点同样突出。IGBT更像一个持重而成熟的青年，可以扛起功率器件的重担。”

SiC具有更高的效率，可以工作在更高的频率、更高的温度下。但是他的高价格、低可靠性、低鲁棒性等诸多问题难以在短时间内全部解决。IGBT在大部分大功率应用场景下具有更高的性价比和成熟度。当然SiC有其独特之处，在很多对效率有极高的需求或者对电能质量有极高的需求的应用场景中他广阔的应用前景。SiC能将新能源车的效率再提高10%，这是新能源车提高效率最有效的技术。

所以，还是那句话，当下我们还离不开IGBT！总体来看，我国在IGBT领域已基本解决了0到1的问题，未来需要经历的或者说正在经历的是1到100的漫长过程。国产IGBT厂商只需埋头苦干，不断提高性能和品质，未来可期！
