当 Ping 命令后，背后发生了什么？
作者 | 木木匠
链接 | my.oschina.net/luozhou/blog/2992137
对于 ping命令，想必只要是程序员都知道吧？当我们检查网络情况的时候，最先使用的命令肯定是 ping命令吧？一般我们用 ping查看网络情况，主要是检查两个指标：
第一个是看看是不是超时
第二个看看是不是延迟太高
如果超时那么肯定是网络有问题（禁 ping情况除外）；如果延迟太高，网络情况肯定也是很糟糕的。
那么对于 ping命令的原理， ping是如何检查网络的？大家之前有了解吗？接下来我们来跟着 ping命令走一圈，看看 ping是如何工作的。
02 环境准备和抓包
环境准备
抓包工具：Wireshark 准备两台电脑，进行互 ping操作：
A电脑（IP地址：
192.168.2.135/ MAC地址：98:22:EF:E8:A8:87）B电脑（IP地址：
192.168.2.179/ MAC地址：90:A4:DE:C2:DF:FE）
抓包操作
打开 Wireshark，选取指定的网卡进行抓包，进行 ping操作，在 A电脑上 ping B电脑的 IP

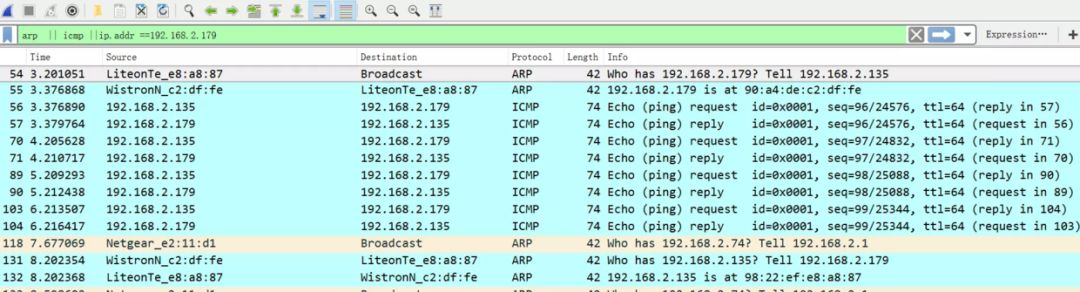

抓包情况如下：
这里先简单的介绍下Wireshark的控制面板，这个面板包含7个字段，分别是：
NO: 编号Time: 包的时间戳Source: 源地址Destination: 目标地址Protocol: 协议Length: 包长度Info: 数据包附加信息
03 深入解析
上图中抓包编号 54-132 显示的就是整个 ping命令的过程，我们知道 ping命令不是依托于 TCP或者 UDP这种传输层协议的，而是依托于 ICMP协议实现的， 那么什么是 ICMP 协议呢？这里简单介绍下：
ICMP协议的产生背景
[RFC792]中说明了 ICMP产生的原因：由于互联网之间通讯会涉及很多网关和主机，为了能够报告数据错误，所以产生了 ICMP协议。也就是说 ICMP 协议就是为了更高效的转发 IP数据报和提高交付成功的机会。

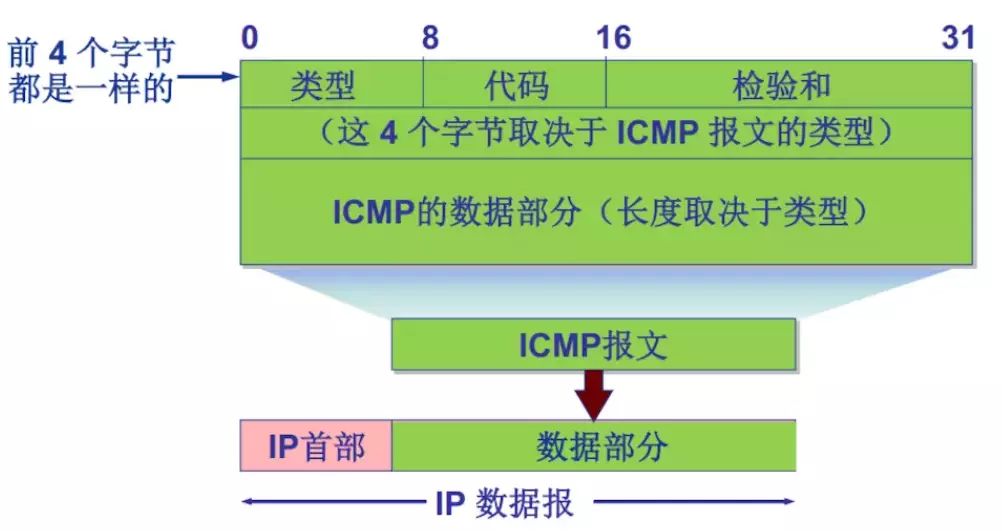

ICMP协议的数据格式

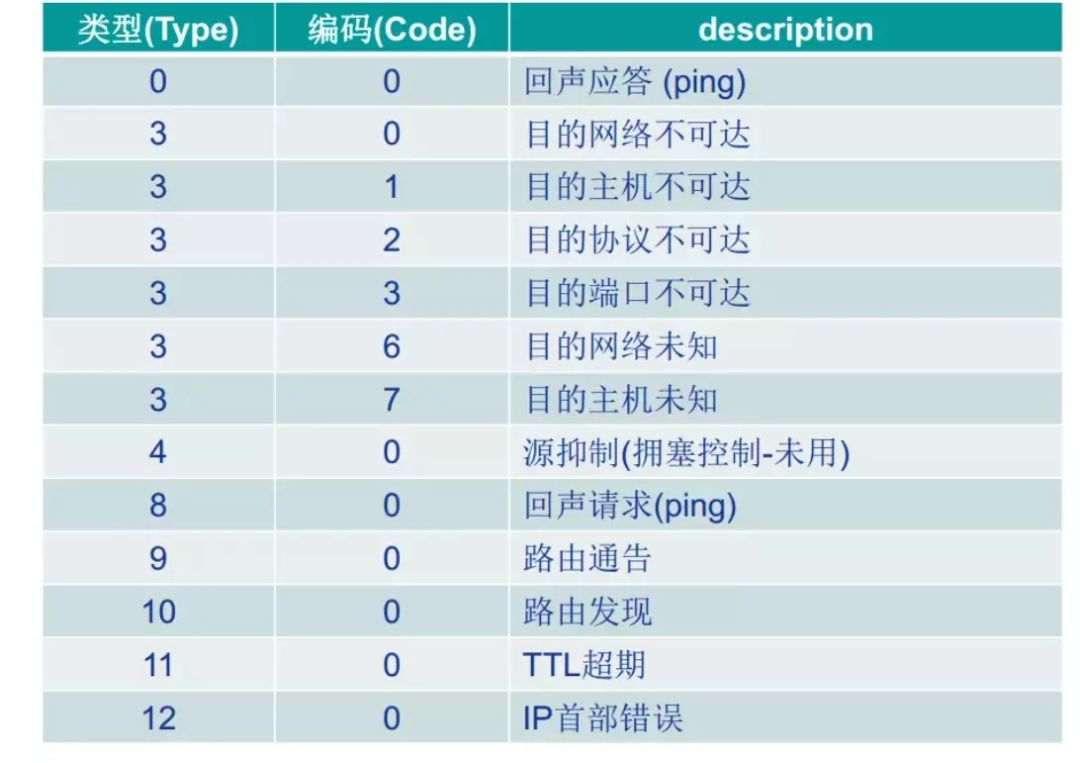

根据上图我们知道了 ICMP协议头包含 4个字节，头部主要用来说明类型和校验 ICMP报文。下图是对应的类型和代码释义列表，我们后面分析抓包的时候会用到。
简单介绍完了 ICMP，那么抓包过程中出现的 ARP协议是什么呢？我们同样来简单解释下：
ARP协议
我们知道，在一个局域网中，计算机通信实际上是依赖于 MAC地址进行通信的，那么 ARP（ AddressResolutionProtocol）的作用就是根据 IP地址查找出对应的 MAC地址。
Ping过程解析
了解了上面的基础概念后，我们来分析下抓包的数据，其流程如下：
A 电脑（
192.168.2.135）发起ping请求，ping192.168.2.179A 电脑广播发起
ARP请求，查询192.168.2.179的 MAC地址。B 电脑应答
ARP请求，向 A电脑发起单向应答，告诉 A电脑自己的 MAC地址为90:A4:DE:C2:DF:FE知道了 MAC地址后，开始进行真正的 ping请求，由于 B电脑可以根据A电脑发送的请求知道 源 MAC地址，所以就可以根据源 MAC地址进行响应了。

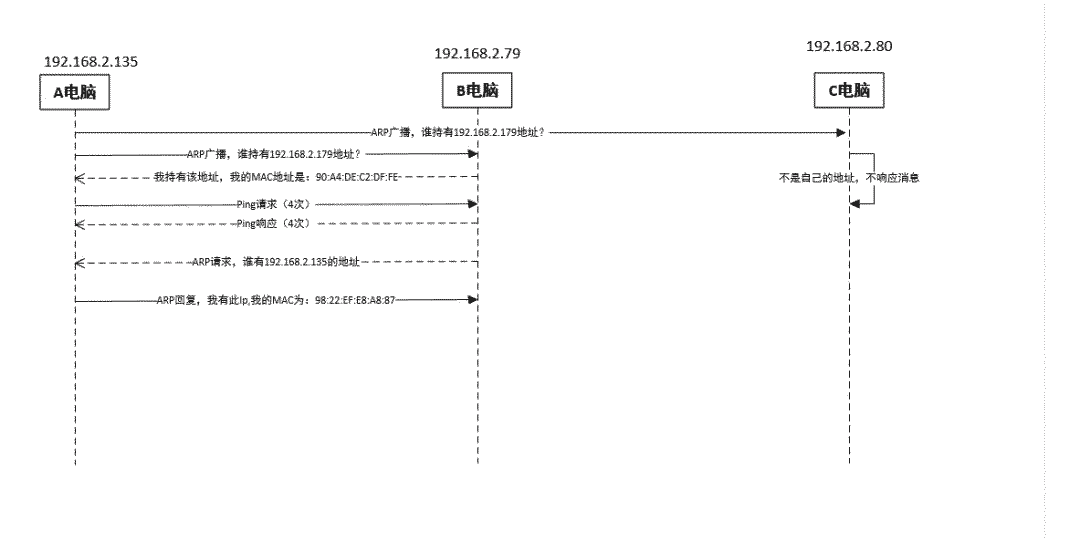

上面的请求过程我画成流程图比较直观一点：
观察仔细的朋友可能已经发现，Ping 4次请求和响应结束后，还有一次 B电脑对 A电脑的 ARP请求，这是为什么呢？这里我猜测应该是有 2个原因：
由于
ARP有缓存机制，为了防止ARP过期，结束后重新更新下ARP缓存，保证下次请求能去往正确的路径，如果ARP过期就会导致出现一次错误，从而影响测试准确性。由于 ping命令的响应时间是根据请求包和响应包的时间戳计算出来的，所以一次
ARP过程也是会消耗时间。这里提前缓存最新的ARP结果就是节省了下次ping的ARP时间。

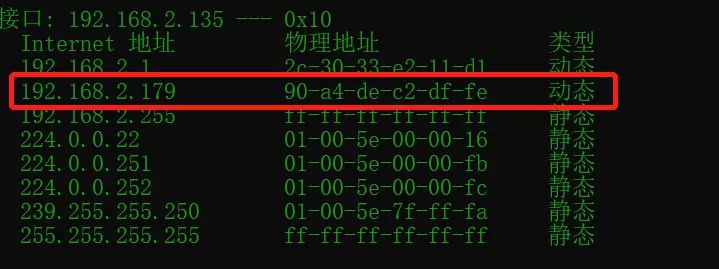

为了验证我们的猜测，我再进行一次 ping操作，抓包看看是不是和我们猜测的一样。此时，计算机里面已经有了ARP的缓存，我们执行 ARP-a 看看缓存的arp列表：

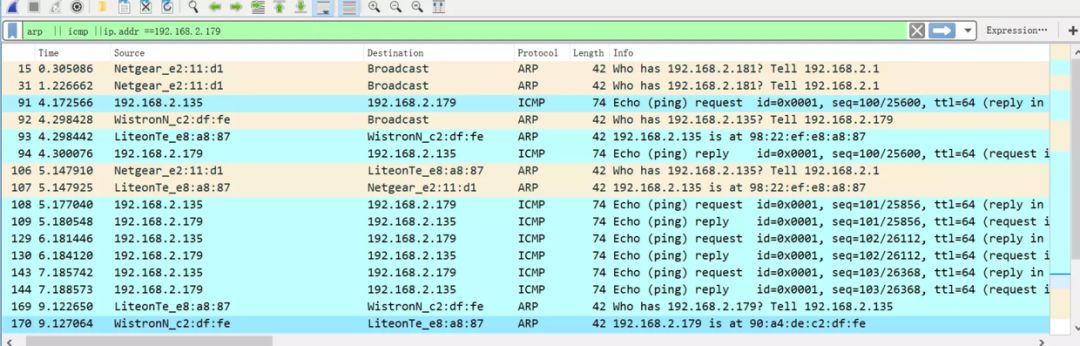

我们看看第二次 ping的抓包
我们看到上图中在真正 ping之前并没有进行一次 ARP请求，这也就是说，直接拿了缓存中的 ARP来执行了，另外当 B计算机进行响应之前还是进行了一次 ARP请求，它还是要确认下之前的 ARP缓存是否为正确的。然后结束ping操作之后，同样再发一次 ARP请求，更新下自己的 ARP缓存。这里和我们的猜想基本一致。

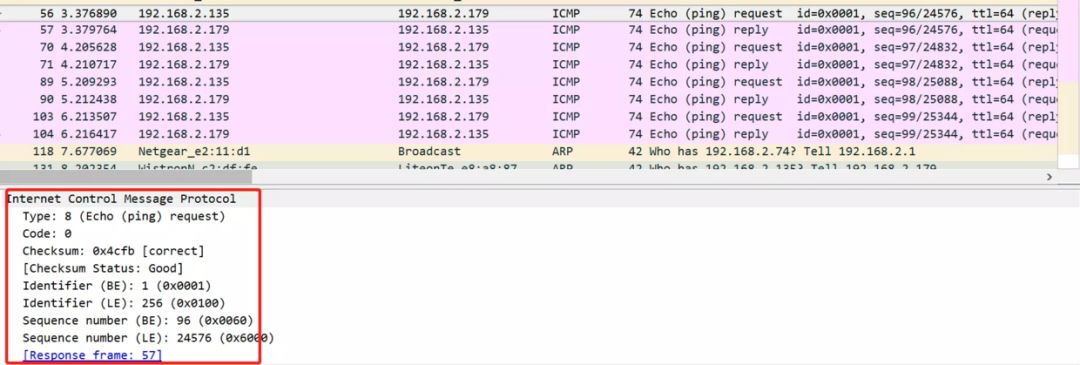

弄懂了 ping的流程之后我们来解析下之前解释的 ICMP数据结果是否和抓包的一致。我们来点击一个 ping request看看 ICMP协议详情
图中红框内就行 ICMP协议的详情了，这里的 Type=8,code=0, 校验是正确，且这是一个请求报文。我们再点击Responseframe:57，这里说明响应报文在序号 57。详情如下：

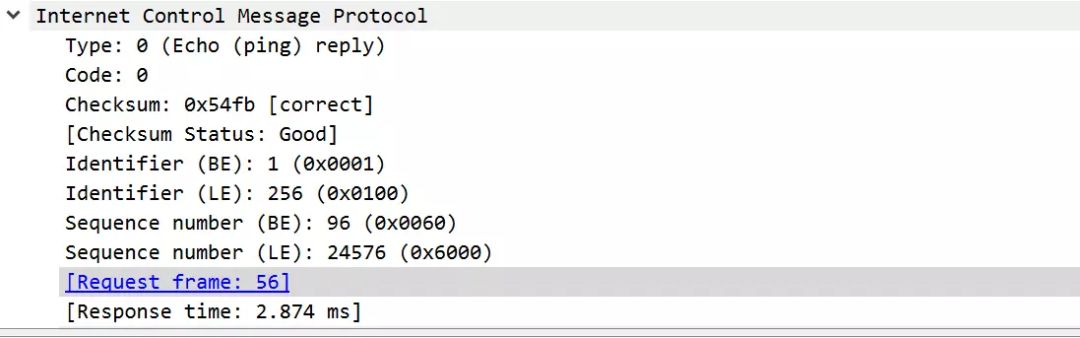

上图的响应报文， Type=0,code=0，这里知道就是响应报文了，然后最后就是根据请求和响应的时间戳计算出来的响应延迟。 3379.764ms-3376.890ms=2.874ms。
04 总结
我们分析了一次完整的 ping请求过程， ping命令是依托于 ICMP协议的， ICMP协议的存在就是为了更高效的转发 IP数据报和提高交付成功的机会。 ping命令除了依托于 ICMP，在局域网下还要借助于 ARP协议， ARP协议能根据 IP地址反查出计算机的 MAC地址。另外 ARP是有缓存的，为了保证 ARP的准确性，计算机会更新ARP缓存。
