【IM交叉学科材料2022年第2期】武汉理工大学黄福志教授团队：以氮掺杂氧化锡为电子传输层制备>23%效率稳定钙钛矿太阳能电池
在过去的短短十几年中，钙钛矿太阳能电池的光电转换效率从3.8%飞速发展至25%以上，成为了光伏产业化的有力竞争者。正式钙钛矿太阳能电池（PSCs）结构中的电子传输层（ETL）的质量是影响器件性能的重要因素之一。在目前氧化锡（SnO2）制备的工艺中，低温化学浴沉积法（CBD）制备的SnO2因其具有高致密度、操作简易、易大面积制备等优点展现出极大的潜力。然而，低温制备SnO2往往含有较多缺陷，导致器件性能及稳定性方面表现不理想。
近期，武汉理工大学黄福志团队于Interdisciplinary Materials刊发以氮掺杂氧化锡（N-SnO2）作为ETL制备高效稳定钙钛矿太阳能电池的研究成果。氯化铵（NH4Cl）作为添加剂加入四氯化锡（SnCl4）前驱体溶液中，利用CBD法沉积制备N-SnO2薄膜。与标准样（w/o NH4Cl）相比，N-SnO2薄膜表现出更优异的电子迁移率、电子萃取能力和能级匹配度，从而有效降低了界面电荷积累和非辐射复合。基于N-SnO2制备的太阳能电池器件的功率转换效率达到23.41%，明显高于标样的20.55%。此外，在标准AM1.5G连续照明下，基于N-SnO2未封装器件在最大功率点下稳定输出600 s后仍保持约98%的初始效率，而基于原始SnO2的器件则降至初始效率50%以下。

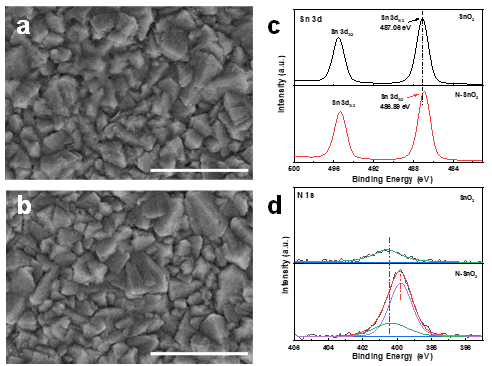

图1 SnO2优化前后表面形貌与元素组成分析
图2 SnO2优化前后能级与电子迁移率分析

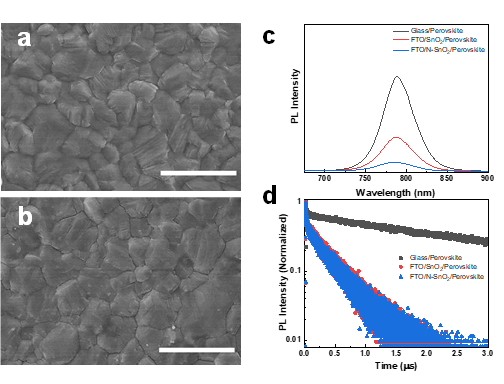

图3 钙钛矿薄膜表面形貌与荧光光谱分析
SnO2优化前后表面形貌未发生明显变化，优化后，光电子能谱测试（XPS）分析显示Sn 3d 峰发生红移，N 1s 峰明显增强，说明成功制备了N-SnO2薄膜。此外，N-SnO2薄膜电子迁移率增大，与钙钛矿薄膜能级匹配，荧光光谱结果显示电子萃取能力增强，因此，N-SnO2薄膜展示了在制备高效稳定PSCs上具有强大潜力。

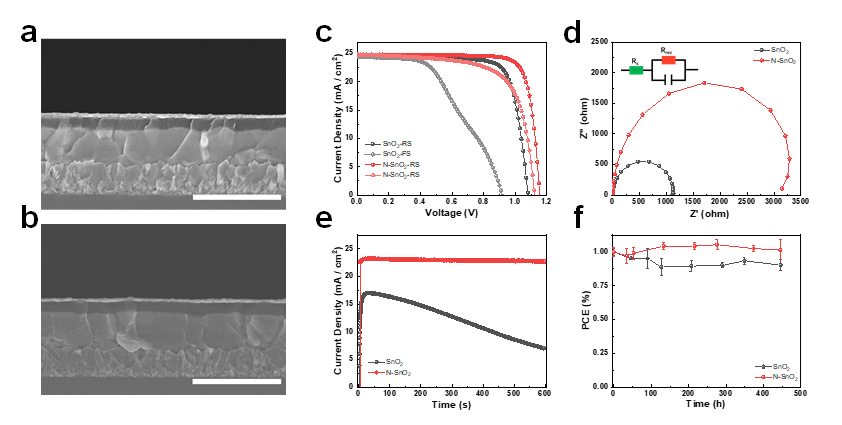

图4 器件截面SEM图和光伏性能参数：（a），（b）分别为SnO2和N-SnO2 完整器件截面SEM图，（c）冠军器件J-V图，（d）暗态阻抗图谱，（e）稳态输出，（f）器件老化稳定性测试
器件截面SEM图显示ETL优化前后钙钛矿晶粒质量较好，尺寸较大，上下贯通。N-SnO2冠军器件PCE为23.41% （Voc为1.155V，Jsc为24.81 mA/cm2，FF为0.817，反扫），而SnO2器件为20.55% （Voc为1.081 V，Jsc为24.42mA/cm2，FF为0.778，反扫），且N-SnO2器件具有更高的暗态复合电阻和更优异的光照及长期存放稳定性，这得益于ETL薄膜质量提高，减少了界面电荷累积与非辐射复合。
ETL是影响钙钛矿太阳能电池光伏性能的主要因素之一，制约器件的光电转换效率和各种环境条件下的长期稳定性，本工作利用简单且可扩展的CBD法制备高质量ETL，显著提高了器件光电转换效率，同时表现出了更优异的光照和长期存放稳定性，该策略在生产高效稳定的PSCs方面展示了巨大潜力。
黄福志
武汉理工大学材料复合新技术国家重点实验室研究员、博导，武汉理工大学先进薄膜光伏研究中心主任，佛山仙湖实验室光电材料与器件专业实验室主任。多年从事材料科学和第三代可印刷太阳能电池研究, 包括染料敏化太阳能电池和有机无机杂化钙钛矿太阳能电池。目前致力于钙钛矿太阳能电池产业化研究，主要研究钙钛矿在成膜过程中的成核结晶机制，开发可印刷高效电子与空穴传输材料以及飞秒激光组件化加工技术。目前已经发表150多篇SCI论文，包括Science、Nature、Nature Communications、Energy & Environmental Science、Advanced Materials等材料和能源领域高影响因子期刊，总引用约10000次。
How to cite this article:
Y. Mo, C. Wang, X. Zheng, P. Zhou, J. Li, X. Yu, K. Yang, X. Deng, H. Park, F. Huang, Y. Cheng. Nitrogen‐doped tin oxide electron transport layer for stable perovskite solar cells with efficiency over 23%. Interdiscip. Mater. 2022. doi:10.1002/idm2.12022.
全文链接请点击左下角 “阅读原文”
Interdisciplinary Materials（交叉学科材料）是由Wiley出版集团与武汉理工大学联合创办的开放获取式高水平学术期刊。主编为张清杰院士和傅正义院士。26位国际杰出学者和42位两院院士作为期刊的编辑委员会委员。Interdisciplinary Materials 是国际上聚焦材料与其它学科交叉前沿发起出版的首本“交叉学科材料”领域高水平期刊，旨在发表材料学科与物理、化学、数学、力学、生物、能源、环境、信息等学科交叉研究的最新成果。于2022年1月首发，前三年完全免费发表。
https://onlinelibrary.wiley.com/journal/2767441X
https://mc.manuscriptcentral.com/intermat
im@whut.edu.cn
【交叉学科材料创刊号研究论文】瑞士洛桑联邦理工学院Nazeeruddin教授团队:低光照强度下的三端钙钛矿/硅叠层太阳能电池
【IM交叉学科材料研究论文】香港城市大学叶轩立教授团队：侧链修饰的三苯胺基聚合物空穴传输层材料助力高效稳定倒置钙钛矿太阳能电池
