Android UI 架构演进：从 MVC 到 MVP、MVVM、MVI
Editor's Note
The following article is from 彭旭锐 Author 彭旭锐
🔥这里有 Android 进阶成长路线笔记 & 博客，有志同道合的朋友，跟着小彭一起成长，欢迎关注。
这是 JsonChao 的第 256 期分享
为了优化代码设计，业界先后提出了 MVC、MVP、MVVM 和 MVI 等架构设计。这四个模式讨论是 “如何管理 UI” 这个话题，只是实现的细节不同。
最开始是没有采用任何模式的状态，不管是视图代码还是表现逻辑全都写在 Activity 里面，很明显这样的代码耦合度非常高，难以进行维护和测试，可读性也不好。
提示：耦合度高是现象，关注点分离是手段，易维护性和易测试性是结果，模式是可复用的经验。
1. MVC

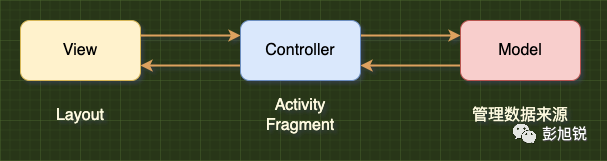

MVC 其实是 Android 默认的设计，MVC 里将代码分为三个部分：
View： Layout XML 文件；
Model： 负责管理业务数据逻辑，如网络请求、数据库处理；
Controller： Activity 负责处理表现逻辑。
MVC 初步解决了 Activity 代码太多的问题，但也有缺点：我们的初衷 Activity / Fragment 是只处理表现逻辑的部分 ，但现实是 Activity 天然不可避免要处理 UI，也要处理用户交互，说明 Activity 本身天然承担了 View 的角色。那么这个架构就会造成 Activity 里糅合了视图和业务的代码，分离程度不够。
2. MVP
为了将 Activity 中的表现逻辑彻底分离出来，业界提出了 MVP 的设计。MVP 同样将代码划分为三个部分：
View： Activity 和 Layout XML 文件；
Model： 负责管理业务数据逻辑，如网络请求、数据库处理；
Presenter： 负责处理表现逻辑。
在实现细节上，View 和 Presenter 中间会定义一个协议接口 Contract，这个接口会约定 View 如何向 Presenter 发指令和 Presenter 如何 Callback 给 View。这样的架构里 Activity 不再有表现逻辑的部分，Activity 作为 View 的角色只处理和 UI 有关的事情。但还是存在一些缺点：
双向依赖： View 和 Presenter 是双向依赖的，一旦 View 层做出改变，相应地 Presenter 也需要做出调整。在业务语境下，View 层变化是大概率事件；
内存泄漏风险： Presenter 持有 View 层的引用，当用户关闭了 View 层，但 Model 层仍然在进行耗时操作，就会有内存泄漏风险。虽然有解决办法，但还是存在风险点和复杂度（弱引用 / onDestroy() 回收 Presenter）。
协议接口类膨胀： View 层和 Presenter 层的交互需要定义接口方法，当交互非常复杂时，需要定义很多接口方法和回调方法，也不好维护。
3. MVVM

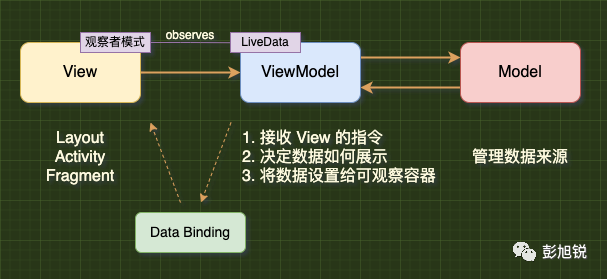

MVVM 模式改动在于中间的 Presenter 改为 ViewModel，MVVM 同样将代码划分为三个部分：
View： Activity 和 Layout XML 文件，与 MVP 中 View 的概念相同；
Model： 负责管理业务数据逻辑，如网络请求、数据库处理，与 MVP 中 Model 的概念相同；
ViewModel： 存储视图状态，负责处理表现逻辑，并将数据设置给可观察数据容器。
在实现细节上，View 和 Presenter 从双向依赖变成 View 可以向 ViewModel 发指令，但 ViewModel 不会直接向 View 回调，而是让 View 通过观察者的模式去监听数据的变化，有效规避了 MVP 双向依赖的缺点。但 MVVM 本身也存在一些缺点：
多数据流： View 与 ViewModel 的交互分散，缺少唯一修改源，不易于追踪；
LiveData 膨胀： 复杂的页面需要定义多个 MutableLiveData，并且都需要暴露为不可变的 LiveData。
DataBinding、ViewModel 和 LiveData 等组件是 Google 为了帮助我们实现 MVVM 模式提供的架构组件，它们并不是 MVVM 的本质，只是实现上的工具。
Lifecycle： 生命周期状态回调；
LiveData： 可观察的数据存储类；
databinding： 可以自动同步 UI 和 data，不用再 findviewById()；
ViewModel： 存储界面相关的数据，这些数据不会在手机旋转等配置改变时丢失。
4. MVI
MVI 模式的改动在于将 View 和 ViewModel 之间的多数据流改为基于 ViewState 的单数据流。MVI 将代码分为以下四个部分：
View： Activity 和 Layout XML 文件，与 MVVM 中 View 的概念相同；
Intent： 定义数据操作，是将数据传到 Model 的唯一来源，相比 MVVM 是新的概念；
ViewModel： 存储视图状态，负责处理表现逻辑，并将 ViewState 设置给可观察数据容器；
ViewState： 一个数据类，包含页面状态和对应的数据。
在实现细节上，View 和 ViewModel 之间的多个交互（多 LiveData 数据流）变成了单数据流。无论 View 有多少个视图状态，只需要订阅一个 ViewState 便可以获取所有状态，再根据 ViewState 去响应。当然，实践中应该根据状态之间的关联程度来决定数据流的个数，不应该为了使用 MVI 模式而强行将多个无关的状态压缩在同一个数据流中。
唯一可信源： 数据只有一个来源（ViewModel），与 MVVM 的思想相同；
单数据流： View 和 ViewModel 之间只有一个数据流，只有一个地方可以修改数据，确保数据是安全稳定的。并且 View 只需要订阅一个 ViewState 就可以获取所有状态和数据，相比 MVVM 是新的特性；
响应式： ViewState 包含页面当前的状态和数据，View 通过订阅 ViewState 就可以完成页面刷新，相比于 MVVM 是新的特性。
但 MVI 本身也存在一些缺点：
State 膨胀： 所有视图变化都转换为 ViewState，还需要管理不同状态下对应的数据。实践中应该根据状态之间的关联程度来决定使用单流还是多流；
内存开销： ViewState 是不可变类，状态变更时需要创建新的对象，存在一定内存开销；
局部刷新： View 根据 ViewState 响应，不易实现局部 Diff 刷新，可以使用 Flow#distinctUntilChanged() 来刷新来减少不必要的刷新。

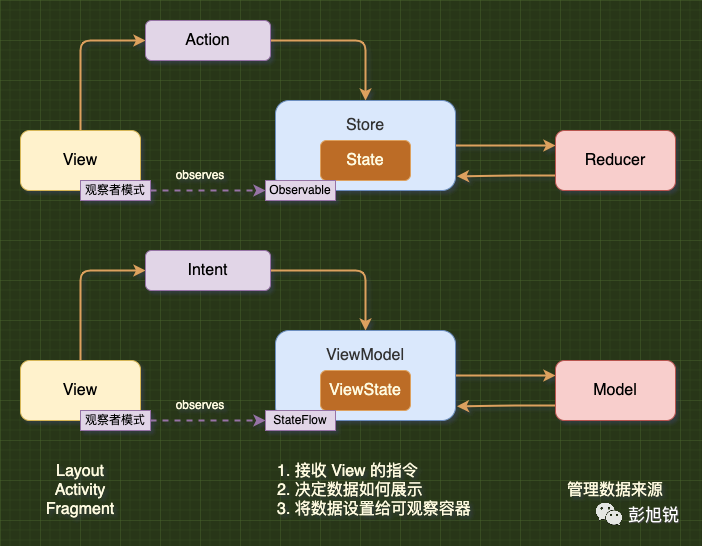

不过，MVI 并不是一个全新的设计模式，其背后设计理念与 Redux 模式如出一辙。在 Redux 里完全可以找到与 MVI 相同的各个要素，而且明显 Redux 的命名方式更加清晰无歧义，小伙伴们知道 Model - View - Intent 这个命名方式的原始出处的话，可以告诉我一声。
View - View
Action - Intent
Store - ViewModel
State - ViewState
Reducer - Model
// 1、ViewModel
class MainViewModel: ViewModel() {
private val mModel = MainModel()
val mIntent = Channel<MainIntent>(Channel.UNLIMITED)
private val _state = MutableStateFlow<MainViewState>(MainViewState.Idle)
val state: StateFlow<MainViewState>
get() = _state
init {
viewModelScope.launch {
mIntent.consumeAsFlow().collect {
when (it) {
is MainIntent.FetchNew -> fetchNews()
}
}
}
}
private fun fetchNews() {
viewModelScope.launch {
_state.value = MainViewState.Loading
_state.value = try {
MainViewState.News(mModel.fetchNews())
} catch (e: Exception) {
MainViewState.Error(e.localizedMessage)
}
}
}
}
// 2、ViewState
sealed class MainViewState {
object Idle : MainViewState()
object Loading : MainViewState()
data class News(val news: List<New>) : MainViewState()
data class Error(val error: String?) : MainViewState()
}
// 3、Intent
sealed class MainIntent {
object FetchNew : MainIntent()
}
// 4、View
class MainActivity : AppCompatActivity() {
private lateinit var mainViewModel: MainViewModel
private fun observeViewModel() {
lifecycleScope.launch {
mainViewModel.state.collect {
when (it) {
is MainViewState.Idle -> {
}
is MainViewState.Loading -> {
}
is MainViewState.News -> {
renderList(it.news)
}
is MainViewState.Error -> {
}
}
}
}
}
private fun renderList(news: List<New>) {
// do something
}
}
5. MVP、MVVM 和 MVI 的对比
MVVM 和 MVP 的思想是相同的，最本质的概念就是 Activity 里做的事情太多了，所以要把 Activity 中与 UI 无关的部分抽离出来，交给别人做。这个 “别人” 在 MVP 里叫作 Presenter，在 MVVM 里叫作 ViewModel。而不论是 MVP 中的约定接口，还是 ViewModel 里的观察者模式，这些都是实现上的细节而已。
MVI 与前者的主要区别不在于强调严格的单向数据流，而在于从命令式的开发模式，转变为响应式的开发模式。我们并不是说越新潮，越复杂的架构就是最好的，只有合适的架构才是最好的。但是不可否认，从 React 到 Flutter，从 MVI 到 Compose，响应式编程似乎有一统天下的趋势。未来会怎么样，我们拭目以待。
参考资料
iPlayground 2019 | 漫談 iOS 架構：MVC / MVVM / VIPER 與 Redux —— Nelson 著 https://www.youtube.com/watch?v=qDyb6AkX0s0 关于MVC/MVP/MVVM的一些错误认识 —— wfwf 著 https://mp.weixin.qq.com/s/chcF5vRnFTvSlPti9mfa6A MVVM 进阶版：MVI 架构了解一下~ —— 程序员江同学 著 https://juejin.cn/post/7022624191723601928 MVI 架构更佳实践：支持 LiveData 属性监听 —— 程序员江同学 著 https://juejin.cn/post/7025222741322121223
