前言

很高兴遇见你~

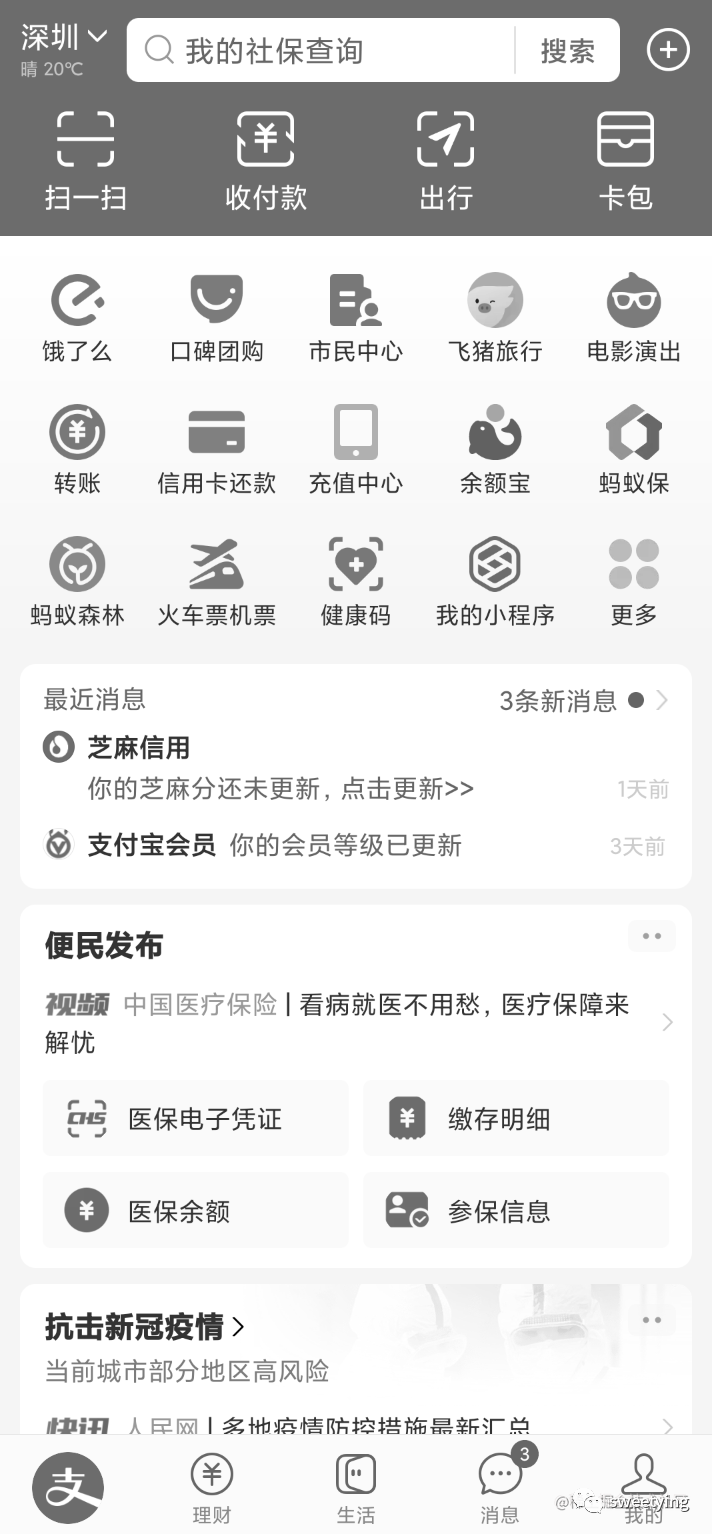

最近打开各大 App 会发现它们都做了黑白化，如下支付宝的处理：

可以看到应用设置了全局灰色调，表达了一种对逝者的哀悼，非常的应景和人性化。作为程序猿，我们来探索一下它从技术角度是怎么实现的。

Github Demo 地址：https://github.com/sweetying520/codeandnotes/tree/master/Hook/AppBlackAndWhite

一、App 黑白化实现原理

1.1、修改 Canvas 的 Paint 实现黑白化

首先我们应该知道 Android 中能实现黑白化的手段：

正常情况下，App 页面上的 View 都是通过 Canvas + Paint 画出来的。Canvas 对应画布，Paint 对应画笔，两者结合，就能画出 View。

就好比画家画画，如下图：

画一幅画他需要有画布和画笔，通过不同颜色的画笔结合，就画出了一幅惟妙惟肖的画。

到这里你是否受到了一点启发：在 Canvas 上绘制 View 的时候，我们换一支色彩饱和度为 0 的 Paint（画笔），是否就能画出黑白化的 View 呢？

感觉可行，找一下 Paint 相关的 Api ，发现可以对 Paint 进行如下设置：

//新建一支画笔
val paint = Paint()
//通过 ColorMatrix 将饱和度设置为 0
val cm = ColorMatrix()
cm.setSaturation(0f)
//将画笔的色彩饱和度设置为 0
paint.colorFilter = ColorMatrixColorFilter(cm)

上述代码我们就新建了一支色彩饱和度为 0 的 Paint，接下来使用它去进行 View 的绘制，就能达到黑白化的效果。

我们进行一个简单的测试：

1、自定义黑白化 TextView 和 Button，代码如下：

//1、自定义黑白化 TextView
class GrayTextView(context: Context, attrs: AttributeSet): TextView(context,attrs) {

    //色彩饱和度为 0 的 Paint
    private val paint by lazy {
        val p = Paint()
        val cm = ColorMatrix()
        cm.setSaturation(0f)
        p.colorFilter = ColorMatrixColorFilter(cm)
        p
    }

    override fun draw(canvas: Canvas?) {
        canvas?.saveLayer(null,paint, Canvas.ALL_SAVE_FLAG)
        super.draw(canvas)
        canvas?.restore()
    }
}

//2、自定义黑白化 button
class GrayButton(context: Context, attrs: AttributeSet): Button(context,attrs) {

    //色彩饱和度为 0 的 Paint
    private val paint by lazy {
        val p = Paint()
        val cm = ColorMatrix()
        cm.setSaturation(0f)
        p.colorFilter = ColorMatrixColorFilter(cm)
        p
    }

    override fun draw(canvas: Canvas?) {
        canvas?.saveLayer(null,paint, Canvas.ALL_SAVE_FLAG)
        super.draw(canvas)
        canvas?.restore()
    }
}

2、修改 activity.main.xml 的布局：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:gravity="center_horizontal"
    android:orientation="vertical"
    android:padding="20dp"
    tools:context=".MainActivity">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="erdai666"
        android:textColor="@android:color/holo_green_light"
        android:textSize="30sp"/>

    <com.dream.appblackandwhite.blackandwhitewidget.GrayTextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="erdai666"
        android:textColor="@android:color/holo_green_light"
        android:textSize="30sp"/>

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:textColor="@android:color/holo_green_light"
        android:text="erdai666" />

    <com.dream.appblackandwhite.blackandwhitewidget.GrayButton
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="erdai666"
        android:textColor="@android:color/holo_green_light" />
</LinearLayout>

布局很简单，就是和未黑白化的 TextView 和 Button 做对比

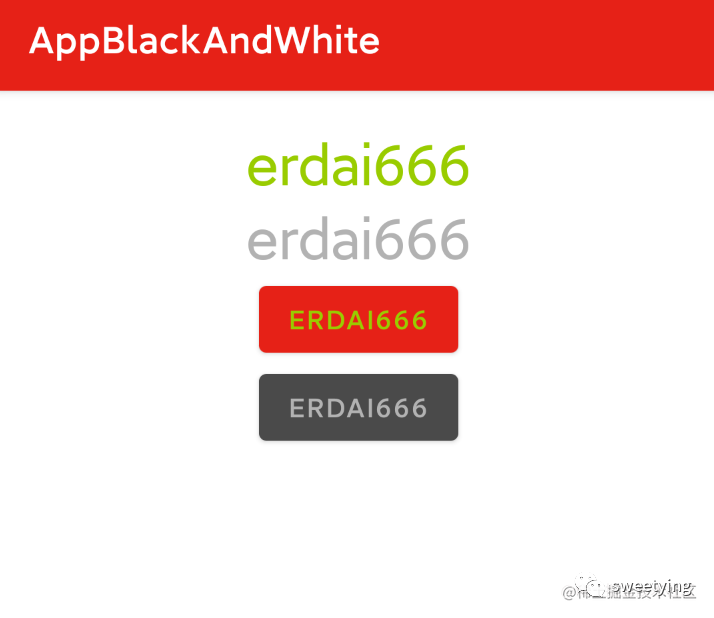

3、运行 app ，效果如下图：

这是第一种实现黑白化的方式，接下来介绍另外一种。

1.2、给 View 设置 Paint 实现黑白化

View 有个如下 Api ：

这个方法是用来开启离屏缓冲的，其接收两个参数。

第一个参数接收一个 Int 类型的值，其有三种情况：

1、LAYER_TYPE_NONE：视图正常渲染，不受屏幕外缓冲区支持。这是默认行为。
2、LAYER_TYPE_HARDWARE：如果应用经过硬件加速，视图在硬件中渲染为硬件纹理。如果应用未经过硬件加速，此层类型的行为方式与 LAYER_TYPE_SOFTWARE 相同。
3、LAYER_TYPE_SOFTWARE：使用软件来渲染视图，绘制到 Bitmap，并顺便关闭硬件加速。

第二个参数接收一个 Paint，也就是画笔，那么我们就可以对画笔做配置，从而达到黑白化的效果。

有了思路，我们先做一个简单的测试：

1、修改 activity.main.xml 的布局：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:gravity="center_horizontal"
    android:orientation="vertical"
    android:padding="20dp"
    tools:context=".MainActivity">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="erdai666"
        android:textColor="@android:color/holo_green_light"
        android:textSize="30sp"/>

    <TextView
        android:id="@+id/tvBlackAndWhite"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="erdai666"
        android:textColor="@android:color/holo_green_light"
        android:textSize="30sp"/>

    <Button
        android:id="@+id/btnBlackAndWhite"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:textColor="@android:color/holo_green_light"
        android:text="erdai666" />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="erdai666"
        android:textColor="@android:color/holo_green_light" />
</LinearLayout>

上述布局很简单，就是给要黑白化的 TextView ，Button 加了一个 id，方便我们在 Activity 里面操作

2、修改 MainActivity：

class MainActivity: AppCompatActivity() /*: BaseActivity()*/ {

    //色彩饱和度为 0 的 Paint
    private val paint by lazy {
        val p = Paint()
        val cm = ColorMatrix()
        cm.setSaturation(0f)
        p.colorFilter = ColorMatrixColorFilter(cm)
        p
    }

    //黑白化 TextView
    private val tvBlackAndWhite by lazy {
        findViewById<TextView>(R.id.tvBlackAndWhite)
    }

    //黑白化 Button
    private val btnBlackAndWhite by lazy {
        findViewById<Button>(R.id.btnBlackAndWhite)
    }


    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)

       //给 View 设置色彩饱和度为 0 的 Paint 实现黑白化
        tvBlackAndWhite.setLayerType(View.LAYER_TYPE_HARDWARE,paint)
        btnBlackAndWhite.setLayerType(View.LAYER_TYPE_HARDWARE,paint)
    }
}

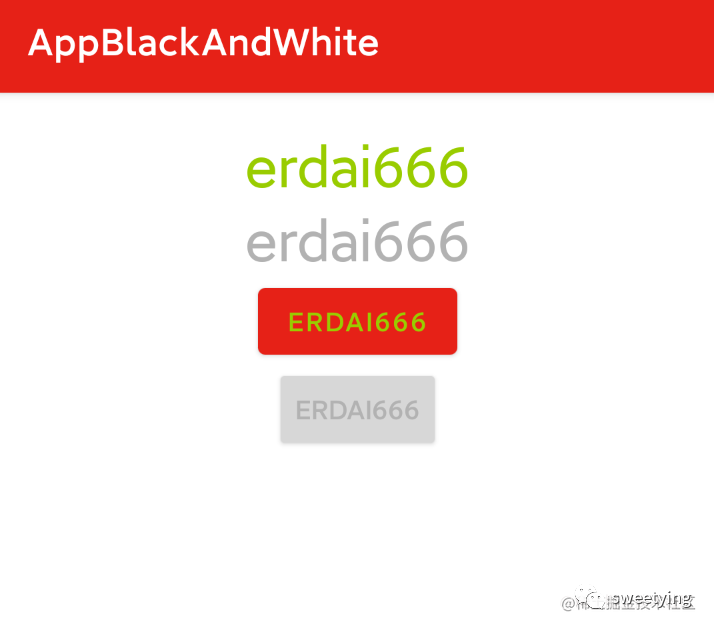

3、运行 app ，效果展示：

了解了 App 黑白化的原理，接下来我们就来实现 App 真正的黑白化

二、App 黑白化方案实践

上述我们都是对单个 View 进行黑白化处理，那有没有什么办法，让整个页面都变成黑白化的呢？

答：有的，我们可以找到当前 View 树一个合适的父 View，对他进行黑白化设置或者替换为自定义黑白化 View，因为父 View 的 Canvas 和 Paint 是往下分发的，所以它所包含的子 View 都会黑白化处理，这样我们就可以实现 App 黑白化

但是我有一些疑问：哪个父 View 是最合适的呢？具体如何实现呢？

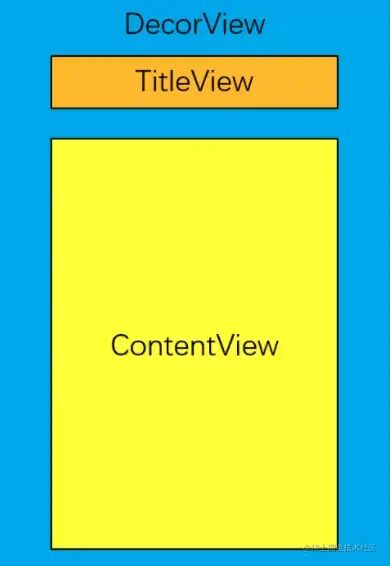

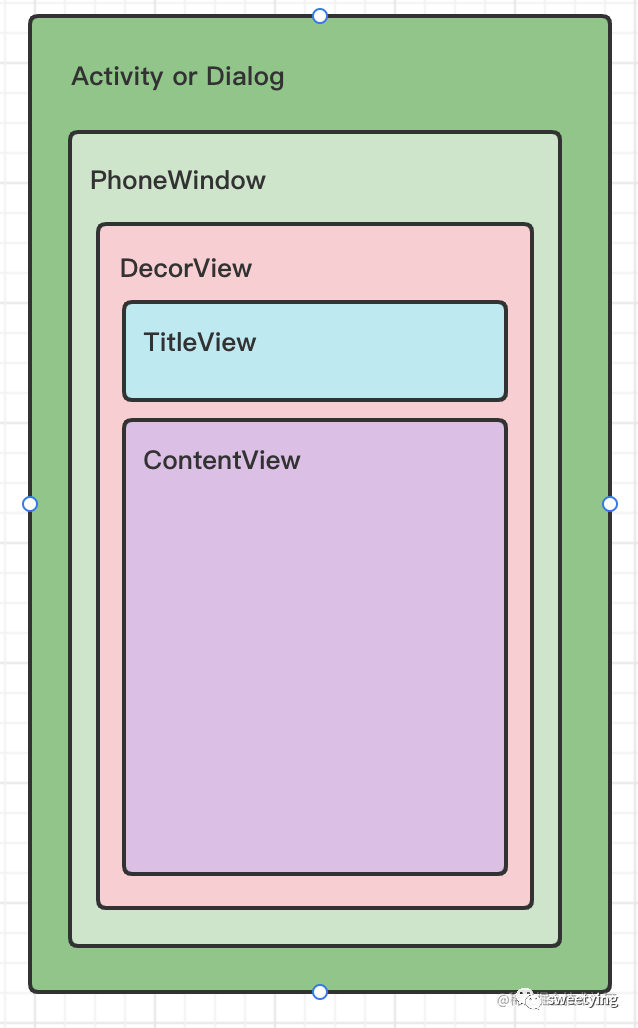

带着上面的疑问，我们看下下面这张图：

每个页面中有一个顶级 View 叫 DecorView，DecorView 中包含一个竖直方向的 LinearLayout，LinearLayout 由两部分组成，第一部分是标题栏，第二部分是内容栏，内容栏是一个 FrameLayout，我们在 Activity 中调用 setContentView 就是将 View 添加到这个 FrameLayout 中。

了解了上面的内容，你心中是否有了实现方案了呢？

1、是不是可以拿到页面对应的 DecorView ，对其进行黑白化设置

2、是不是可以把内容栏（FrameLayout）替换为自定义的 FrameLayout（黑白化的 FrameLayout）

上述两种方案都是可行的

2.1、方案一：对 DecorView 进行黑白化设置

想要拿到一个页面的 DecorView 有很多方式，主要介绍两种：

1、直接在 Activity 中通过 Window 获取 DecorView

window.decorView.setLayerType(View.LAYER_TYPE_HARDWARE,paint)

Tips： 建议创建一个 Activity 的基类 BaseActivity，在 BaseActivity 里面处理，这样所有继承 BaseActivity 的都会生效

那万一我有些 Activity 没有继承呢？那你接着往下看😂

2、在 Application 中注册 registerActivityLifecycleCallbacks 回调，回调中通过 activity 实例同样可以拿到 DecorView

registerActivityLifecycleCallbacks(object : ActivityLifecycleCallbacks {
            override fun onActivityCreated(activity: Activity, savedInstanceState: Bundle?) {
                val decorView = activity.window.decorView
                decorView.setLayerType(View.LAYER_TYPE_HARDWARE, paint)
            }

            override fun onActivityStarted(activity: Activity) {
            }

            override fun onActivityResumed(activity: Activity) {
            }

            override fun onActivityPaused(activity: Activity) {
            }

            override fun onActivityStopped(activity: Activity) {
            }

            override fun onActivitySaveInstanceState(activity: Activity, outState: Bundle) {
            }

            override fun onActivityDestroyed(activity: Activity) {
            }
        })

这种方式所有的 Activity 都会生效。

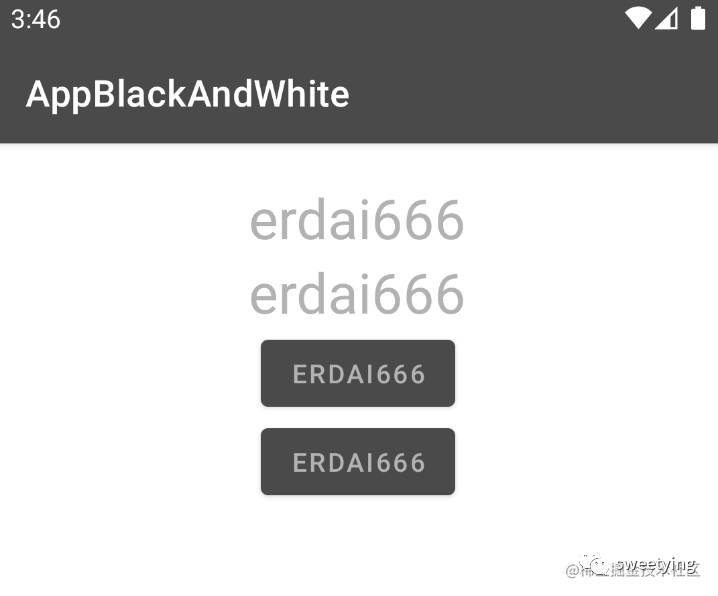

看一眼效果：

可以看到，整个页面都黑白化了。

大家可以思考一下这种方案有什么不足之处？后面在讲

2.2、方案二：替换内容栏 FrameLayout 为黑白化 FrameLayout

怎么替换？

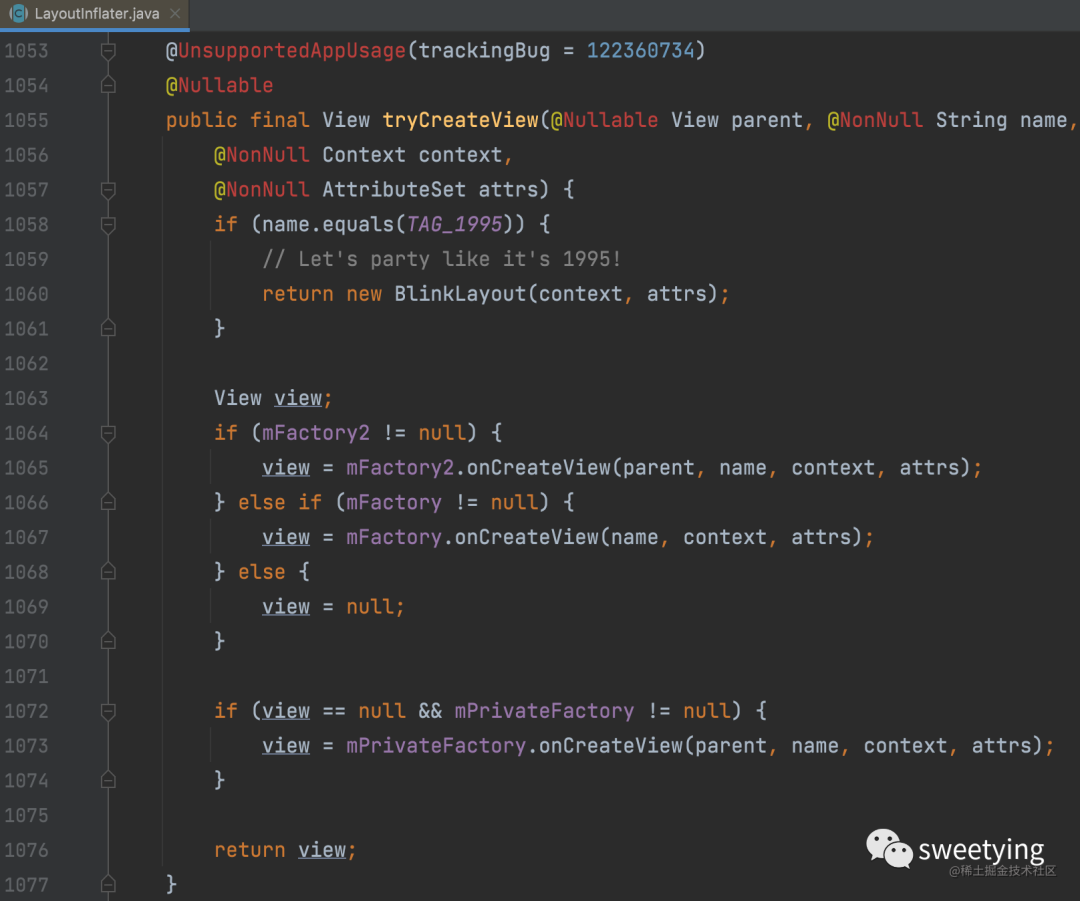

这个你就需要对 LayoutInflater 的 inflate 过程有一定的了解，如下方法截图：

可以看到，LayoutInflater 在创建 View 的过程中：

1、优先使用 mFactory2 去创建 View ，如果 mFactory2 为空则使用 mFactory，mFactory 为空才会使用 mPrivateFactory

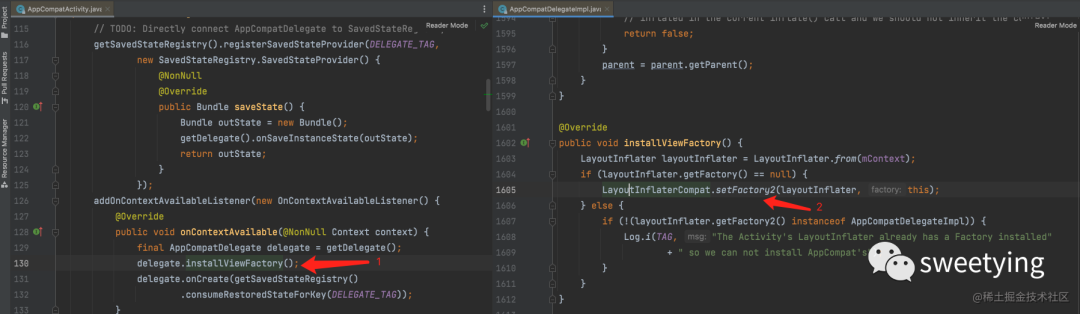

2、Activity 中，系统给我们设置了 mFactory2：

实际流程跟下去最终就是想做如下处理：

将一些系统的 View 替换为：androidx.appcompat.widget 下的 View，如：TextView -> AppCompatTextView ，ImageView -> AppCompatImageView。

3、Activity 可以复写 onCreateView 方法，这个方法其实也是 LayoutFactory 在构建 View 的时候回调出来的，一般对应其内部的 mPrivateFactory。

4、目前系统对于 FrameLayout 并没有特殊处理，Activity 可以复写 onCreateView 方法，然后将内容栏 FrameLayout 替换为黑白化 FrameLayout 即可。

了解了替换思路，接下来我们实践一下。

1、创建 BaseActivity ，将替换逻辑写在基类里面：

abstract class BaseActivity: AppCompatActivity() {

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(getLayoutId())
        initView()
    }

    abstract fun getLayoutId(): Int

    abstract fun initView()

    override fun onCreateView(
        parent: View?,
        name: String,
        context: Context,
        attrs: AttributeSet
    ): View? {
        try {
            //tag name 为 FrameLayout
            if ("FrameLayout" == name) {
                val attributeCount = attrs.attributeCount
                for (i in 0 until attributeCount) {
                    //属性名称
                    val attributeName = attrs.getAttributeName(i)
                    //属性值
                    val attributeValue = attrs.getAttributeValue(i)
                    //属性名称为：id
                    if ("id" == attributeName) {
                       //@16908290 => 16908290
                        val resId = Integer.parseInt(attributeValue.substring(1))
                       //获取资源名称：android:id/content
                        val idValue = resources.getResourceName(resId)
                        if ("android:id/content" == idValue) {
                            //如果是 DecorView 的 FrameLayout，替换为 GrayFrameLayout
                            val grayFrameLayout = GrayFrameLayout(context, attrs)
                            return grayFrameLayout
                        }
                    }
                }
            }
        } catch (e: Exception) {
            e.printStackTrace()
        }
        return super.onCreateView(parent, name, context, attrs)
    }
}

在看一眼 GrayFrameLayout：

class GrayFrameLayout(context: Context, attrs: AttributeSet): FrameLayout(context,attrs) {

    //色彩饱和度为 0 的 Paint
    private val paint by lazy {
        val p = Paint()
        val cm = ColorMatrix()
        cm.setSaturation(0f)
        p.colorFilter = ColorMatrixColorFilter(cm)
        p
    }

    override fun draw(canvas: Canvas?) {
        canvas?.saveLayer(null,paint,Canvas.ALL_SAVE_FLAG)
        super.draw(canvas)
        canvas?.restore()
    }

    //分发给子 View
    override fun dispatchDraw(canvas: Canvas?) {
        canvas?.saveLayer(null,paint,Canvas.ALL_SAVE_FLAG)
        super.dispatchDraw(canvas)
        canvas?.restore()
    }
}

2、修改一下 MainActivity

class MainActivity: BaseActivity() {

    override fun getLayoutId(): Int {
        return R.layout.activity_main
    }

    override fun initView() {

    }
}

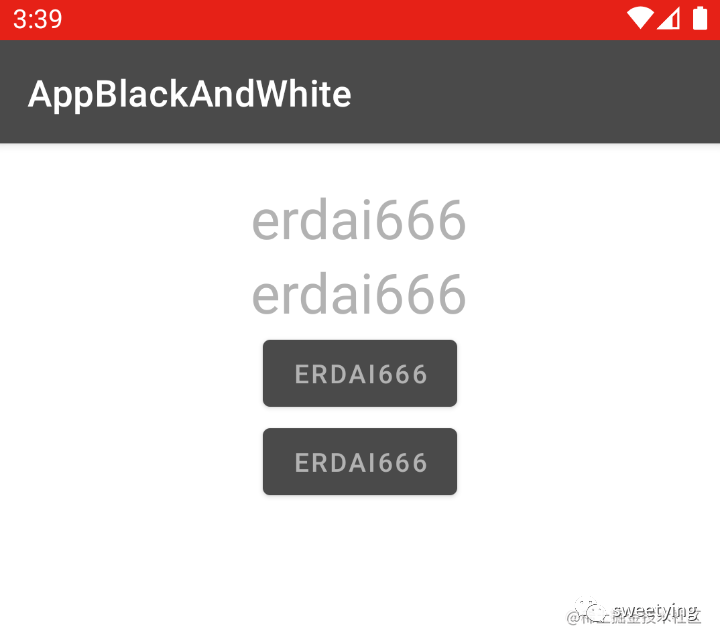

3、最后运行 App ，看一眼效果：

状态栏颜色没变，🤔，手动设置状态栏颜色和标题栏颜色保持一致

吸取标题栏颜色值：#4A4A4A ，在 BaseActivity 里面设置一下：

abstract class BaseActivity: AppCompatActivity() {

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
       //5.0及以上才能设置状态栏颜色
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.LOLLIPOP) {
            window.statusBarColor = Color.parseColor("#4A4A4A")
        }
        setContentView(getLayoutId())
        initView()
    }

    //...
}

运行 App，在看一眼效果：

ok，现在整个页面都黑白化了，🍺。

三、问题

3.1、方案一问题

接下来我们看看方案一存在的不足之处，我们在第一个 Button 按钮添加点击事件，让它弹出一个 Dialog：

//1、activity_main.xml，给第一个 Button 增加点击事件
<Button
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:onClick="btnClick"
   android:text="erdai666"
   android:textColor="@android:color/holo_green_light" />

//2、MainActivity
fun btnClick(view: View) {
    AlertDialog.Builder(this)
        .setTitle("标题")
        .setMessage("owejfioweofwe")
        .setPositiveButton("确定"){dialog,which->
            dialog.dismiss()
         }
         .setNegativeButton("取消"){dialog,which->
             dialog.dismiss()
         }
         .show()
    }

效果展示：

Dialog 并未黑白化，为啥呢？先记着

3.2、方案二问题

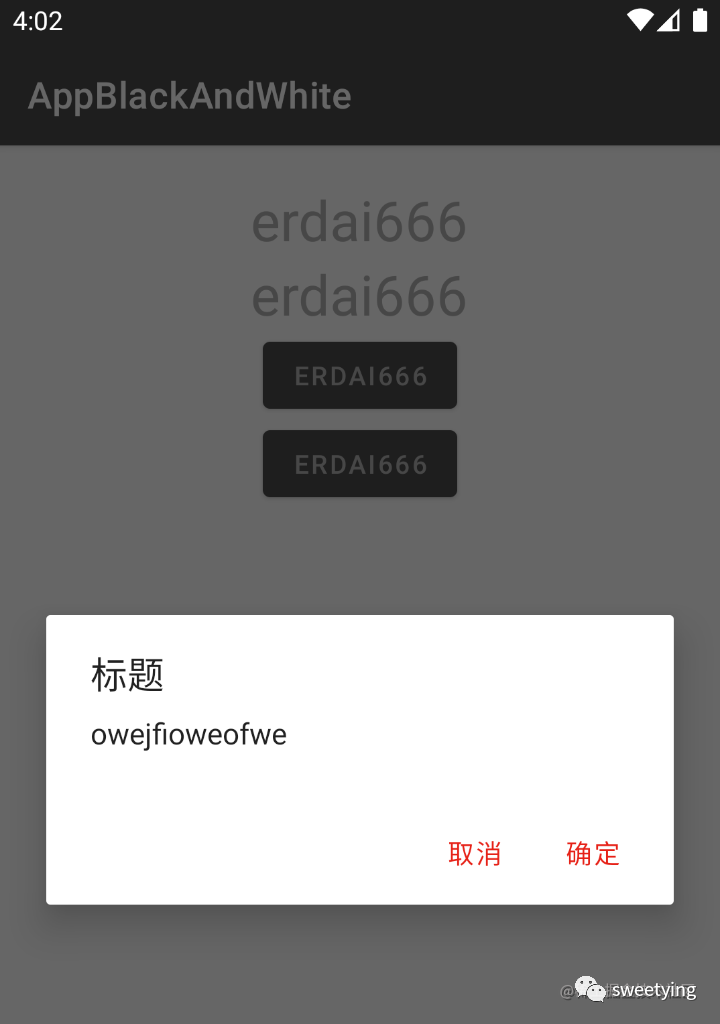

把上述代码放在方案二跑一遍，你会发现 Dialog 黑白化了，如下图：

但是如果我们换成 PopupWindow：

//1、activity_main.xml，给第二个 Button 增加点击事件
<Button
   android:id="@+id/btnBlackAndWhite"
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:onClick="btnClick1"
   android:text="erdai666"
   android:textColor="@android:color/holo_green_light" />

//2、popup_window_view.xml
<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content">

    <LinearLayout
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="@color/color_E62117"
        android:orientation="vertical">

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:gravity="center"
            android:padding="10dp"
            android:text="function1"
            android:textColor="@color/white"
            android:textSize="20sp" />

        <View
            android:layout_width="match_parent"
            android:layout_height="0.5dp"
            android:background="@color/white" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:gravity="center"
            android:padding="10dp"
            android:text="function2"
            android:textColor="@color/white"
            android:textSize="20sp" />

    </LinearLayout>
</FrameLayout>

//3、MainActivity
fun btnClick1(view: View) {
   val contentView = layoutInflater.inflate(R.layout.popup_window_view,null)
        val popupWindow = PopupWindow(
        contentView,
        ViewGroup.LayoutParams.WRAP_CONTENT,
        ViewGroup.LayoutParams.WRAP_CONTENT,
        true
    )
    popupWindow.isOutsideTouchable = true
    popupWindow.isTouchable = true
    popupWindow.setBackgroundDrawable(ColorDrawable())
    popupWindow.showAsDropDown(view)
}

效果展示：

PopupWindow 没有黑白化。

梳理一下方案一和方案二的问题：

1、方案一：Dialog，PopupWindow 都未黑白化

2、方案二：Dialog 黑白化，PopupWindow 未黑白化

小朋友，你是不是有很多问号？为啥呢？

想了解这些问题，我们首先得对 Android 的 Window 机制，Dialog 源码，PopupWindow 源码有一定的了解，推荐一篇文章：Android全面解析之Window机制，这里就不展开讲了

方案一之所以 Dialog，PopupWindow 都未黑白化，是因为 Activity，Dialog，PopupWindow 它们拥有不同的 DecorView ，你设置 Activity 的 DecorView，当然不会影响 Dialog，PopupWindow

方案二之所以 Dialog 黑白化，PopupWindow 未黑白化，是因为 Dialog 和 Activity 拥有相同的 View 结构，如下图：

Dialog 创建了新的 PhoneWindow，使用了 PhoneWindow 的 DecorView 模板。而 PopupWindow 并没有。

两种方案都不行，问题到了这里似乎无解了，真的无解了吗？

3.2、新思路

想一下，Activity，Dialog，PopupWindow 或其他一些 Window 组件它们是不是都要进行 Window 的添加， Window 的添加最终会走到如下方法：

//WindowManagerGlobal#addView
public void addView(View view, ViewGroup.LayoutParams params,
        Display display, Window parentWindow) {
        //...
 synchronized (mLock) {

        // 将 view 添加到 mViews，mViews 是一个 ArrayList 集合
        mViews.add(view);


        // 最后通过 viewRootImpl 来添加 window
        try {
            root.setView(view, wparams, panelParentView);
        }
    }
}

Tips：

Window 是 View 树的载体，View 树是 Window 的具体表现形式，View 树可以是一个单独的 View，也可以是很多 View 组合。
就好比一个班级，班级是学生的载体，学生是班级的具体体现

WindowManagerGlobal 是一个全局单例，其中 mViews 是一个集合，App 中所有的 Window 在添加的时候都会被它给存起来。

那我们是不是可以 Hook 拿到 mViews 中所有的 View 然后对他们进行黑白化设置，这样是不是所有的页面都变成黑白化了呢？

限于篇幅，我打算在写一篇文章去对新思路进行实践，

四、总结

本篇文章我们介绍了：

1、App 黑白化实现原理：将 Paint 的饱和度设置为 0，然后进行 View 的绘制

2、App 黑白化两种方案实践：

1、对页面的 DecorView 进行黑白化设置
2、替换页面的内容栏 FramLaout 为黑白化 FrameLayout

3、分析了 App 黑白化两种方案存在的一些问题

1、方案一：Dialog，PopupWindow 黑白化不生效
2、方案二：Dialog 黑白化生效，PopupWindow 黑白化不生效

4、给出了 App 黑白化两种方案出现问题的原因以及新的思路

关于新思路实践，预知后事如何，且听下回分解。

好了，本篇文章到这里就结束了，希望能给你带来帮助 🤝

END

参考和推荐

1、App 黑白化实现探索，有一行代码实现的方案吗？

2、Android全面解析之Window机制

3、App全局灰度化实践-GlobalGray

往期推荐

飞书前端提到的竞态问题，在 Android 上怎么解决？

RecyclerView 简单到想哭的多条目实现

JNI 从入门到实践，万字爆肝详解！

RecyclerView 自定义 LayoutManager ，打造不规则布局

Android 增量更新完全解析是增量不是热修复

点击下方卡片关注 JsonChao，为你构建一套

大厂青睐的 T 型人才系统

▲ 点击上方卡片关注 JsonChao，构建一套

大厂青睐的 T 型人才知识体系

欢迎把文章分享到朋友圈

大厂 T 型人才成长社群
